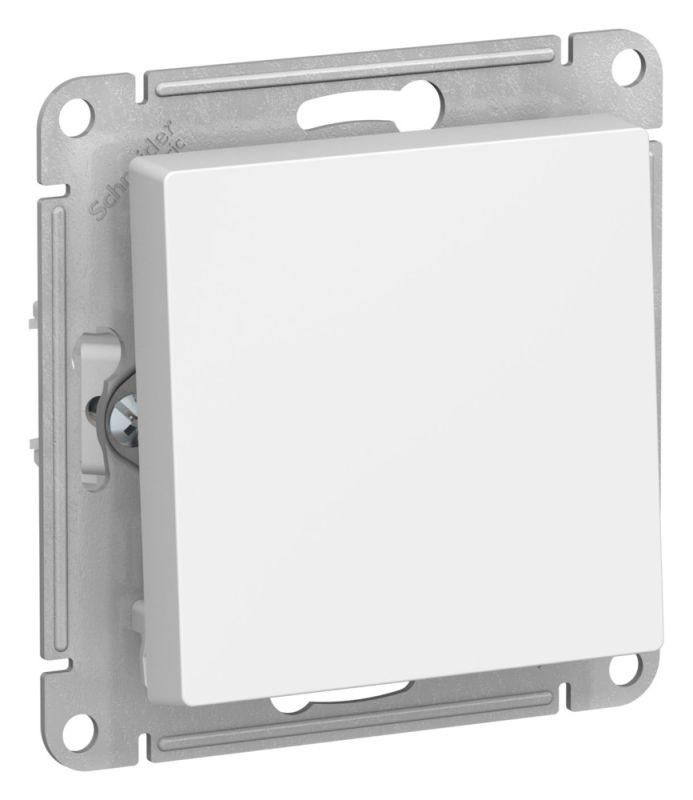

Выключатель AtlasDesign (сх. 1) 10AX с самовозвратом механизм лотос SE ATN001315 APC

Выключатель с самовозвратом SE (Потенциал) артикула atn001315 - компактный одноклавишный переключатель серии AtlasDesign для скрытой установки в бытовых и офисных сетях до 250 В и 10 А. Механизм с лотос-фурнитурой обеспечивает четкий возврат в исходное положение после включения.

Назначение и область применения

Выключатель с самовозвратом предназначен для управления освещением или другими нагрузками до 10 А в однофазных сетях 250 В. Подходит для установки в жилых помещениях, офисах, административных зданиях. Применяется там, где требуется удобное управление светом одним движением - например, в спальне, коридоре или кабинете. Самовозврат означает, что после нажатия клавиша автоматически возвращается в начальное положение, что особенно удобно для временного включения устройств.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип управления: клавиша-качель (одна кнопка)
• Способ монтажа: скрытая установка в монтажную коробку
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×40 мм
• Минимальная глубина встраивания: 22,6 мм
• Материал корпуса: термопласт (ABS-пластик)
• Покрытие: матовая белая поверхность
• Крепление: винтовое
• Комплектация: механизм + лицевая накладка
• Серия: AtlasDesign
• Не содержит галогенов

Совместимость и монтаж

Выключатель совместим со стандартными монтажными коробками глубиной от 22,6 мм. Крепится винтами через усиленные монтажные лапки - они обеспечивают плотную фиксацию даже в слегка расшатанных коробках. Для монтажа требуются стандартные инструменты: отвертка, плоскогубцы, тестер напряжения. Перед установкой обязательно отключите питание. Накладка легко снимается для замены или обслуживания. Совместим с любыми рамками серии AtlasDesign и аналогичными системами с шагом 71 мм.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от влаги - не применяйте в ванных комнатах, на балконах или в сырых помещениях. Материал корпуса - термопласт без галогенов, что снижает риск образования токсичных веществ при перегреве.

Преимущества

• Чёткий механический самовозврат клавиши - предотвращает случайное длительное включение
• Усиленные монтажные лапки повышают надёжность фиксации в коробке
• Матовый белый цвет не бликует и хорошо сочетается с большинством интерьеров
• ABS-пластик устойчив к царапинам и длительному воздействию света
• Компактные размеры позволяют использовать в ограниченном пространстве

Ограничения применения

• Не предназначена для влажных помещений - IP20 недостаточно для ванных комнат, кухонь с высокой влажностью, подвалов
• Не подходит для управления мощными нагревательными приборами свыше 2,5 кВт (при 250 В)
• Только для переменного тока - не используется в постоянном токе
• Не рекомендован для внешней установки или мест с возможным попаданием пыли, влаги

Примеры использования

• Включение света в спальне - клавиша возвращается в “выкл” после нажатия
• Управление точечными светильниками в коридоре
• Переключение розеток с подключённым оборудованием (например, принтером или зарядкой)
• Установка в офисных переговорных комнатах для контроля освещения

Практические советы

• Проверьте глубину вашей монтажной коробки - она должна быть минимум 22,6 мм, иначе механизм не войдёт
• При сборке не затягивайте винты слишком сильно - можно треснуть пластиковую основу
• Если вы используете старую проводку, проверьте её состояние перед подключением - 10 А - это максимальная нагрузка
• Заменяйте только при необходимости - механизм рассчитан на десятки тысяч циклов включения
• Подбирайте декоративные рамки того же серийного семейства - AtlasDesign - для единых визуальных линий
