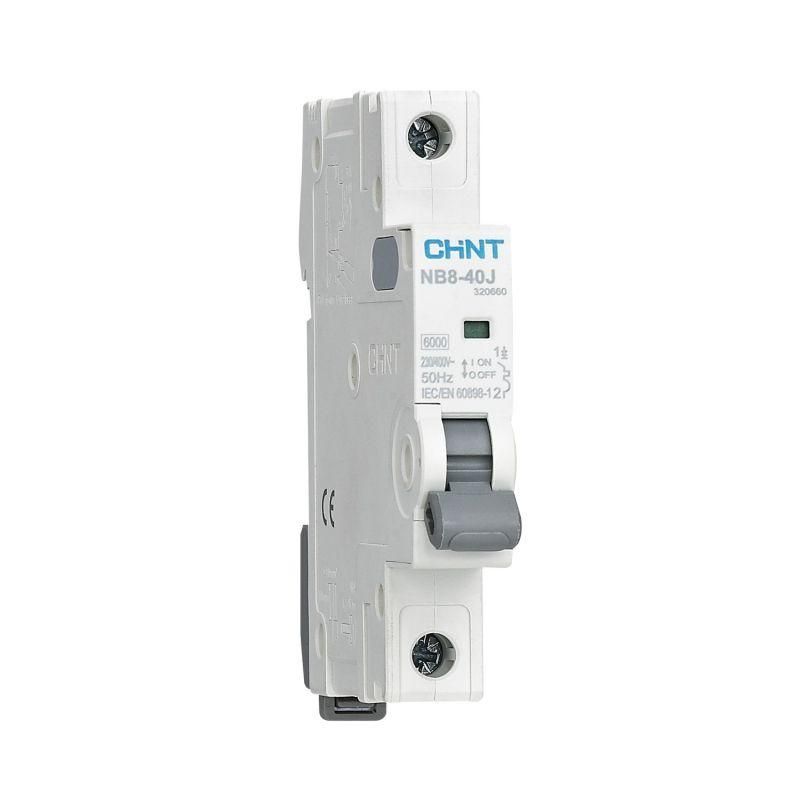

Выключатель автоматический NB8-40J 1P 25А 6кА х-ка C (R) | 320658 CHINT

Автоматический выключатель CHINT NB8-40J - однополюсный аппарат на 25 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах с ограниченным пространством.

Назначение и область применения

Автоматический выключатель CHINT NB8-40J используется для защиты однофазных электрических цепей переменного тока с номинальным напряжением до 230 В. Применяется в жилых домах, офисах, малых производствах и объектах коммунальной инфраструктуры. Предназначен для нечастых операций включения и отключения нагрузки, а также для автоматического отключения при перегрузке или коротком замыкании.

Технические характеристики

• Номинальный ток: 25 А
• Тип тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током (например, светильники, насосы, оборудование с двигателями)
• Напряжение изоляции (Ui): 500 В - обеспечивает надёжную изоляцию при повышенных напряжениях
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - защищает от кратковременных скачков напряжения
• Степень защиты (IP): IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Модульная ширина: 0,75 модуля (13,5 мм) - позволяет экономить место в щите
• Рабочая температура: от -35 C до +70 C - работает в условиях сурового климата и нагрева внутри щита
• Степень загрязнения: 3 - допустимо использование в помещениях со средним уровнем запыления и влаги

Совместимость и монтаж

Автоматический выключатель CHINT NB8-40J монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется через клеммы для проводов сечением до 16 мм2 (медные). Совместим с гребёнчатыми шинами для параллельного питания нескольких автоматов. Шириной всего 13,5 мм позволяет плотно устанавливать несколько аппаратов в одном ряду, что особенно важно в компактных щитах.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 для автоматических выключателей, применяемых в бытовых и аналогичных условиях. Класс токоограничения 3 снижает энергию короткого замыкания, повышая безопасность всей сети. Категория применения A гарантирует селективность при работе с другими защитными устройствами.

Преимущества

• Узкий формат (0,75 модуля) - идеален для плотной компоновки щитов
• Характеристика C - хорошо сочетается с типичными бытовыми нагрузками (электроника, освещение, малые двигатели)
• Яркая индикация положения контакта - легко определить, включен ли автомат
• Высокая механическая износостойкость - до 15 000 циклов включения/отключения
• Поддержка дополнительных модулей - можно добавить сигналы срабатывания или удалённое управление

Ограничения применения

• Не предназначен для постоянных частых включений - не заменяет контактор
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне помещений или во влажных зонах (ванная, баня, улица)
• Только один полюс - не подходит для защиты двухфазных или трёхфазных цепей без дополнительных аппаратов
• Характеристика C неэффективна для нагрузок с очень высоким пусковым током (например, мощные компрессоры) - лучше выбрать D

Примеры использования

• Защита группы розеток в квартире
• Отключение осветительных цепей в офисном помещении
• Щитовая защита для холодильника, стиральной машины, бойлера
• Контур управления насосом в системе водоснабжения
• Замена старого автомата в существующем щите с ограниченным свободным местом

Практические советы

• Выбирая автомат CHINT NB8-40J, проверьте соответствие сечения кабеля - для 25 А требуется минимум 2,5 мм2 медного провода
• Если в щите мало места - используйте этот аппарат вместо стандартных 1 модульных, чтобы освободить 1–2 модуля
• Для контроля состояния цепи подключите вспомогательный контакт XF9 - он передаст сигнал о срабатывании в систему учёта или сигнализацию
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы и может вызвать ложное срабатывание
• При замене убедитесь, что новый автомат имеет ту же характеристику C и отключающую способность 6 кА - это сохраняет согласованность защиты всей системы
