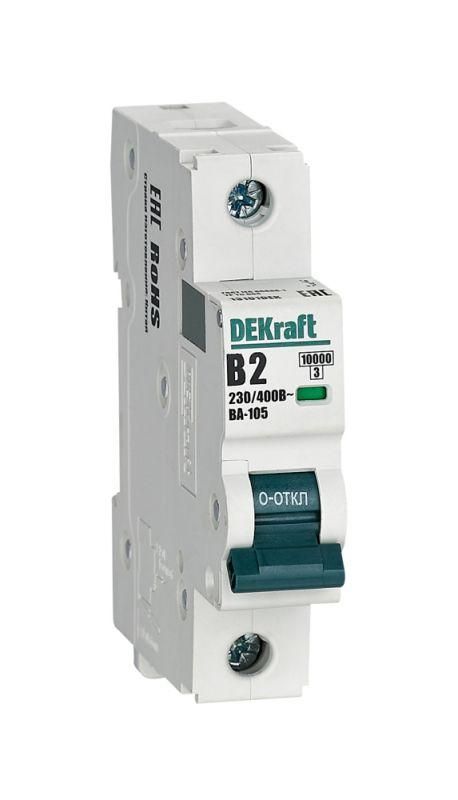

Автоматический выключатель 1P 2A B 10кА ВА-105 - 13101DEK APC

Автоматический выключатель ВА-105 от DEKraft - это однополюсный защитный аппарат с номинальным током 2 А и характеристикой отключения B, предназначенный для защиты бытовых и слаботочных цепей переменного тока. Модель рассчитана на работу в распределительных щитах с DIN-рейкой и обеспечивает надёжную отсечку при перегрузках и коротких замыканиях до 10 кА.

Назначение и область применения

Автоматический выключатель ВА-105 используется для защиты электрических цепей с малым потреблением тока - например, освещения, розеток в жилых помещениях, контрольных схем, устройств автоматизации, сигнализаций и оборудования с низкой мощностью. Подходит для установки в квартирных, офисных и промышленных щитах. Характеристика отключения B делает его идеальным для нагрузок с плавным запуском, таких как лампы накаливания, светодиодные светильники, контроллеры и малые насосы.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 2 А
• Характеристика отключения: B - срабатывает при токе 3–5 кратном от номинала
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Частота: 50–60 Гц
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Модульная ширина: 1 модуль (18 мм)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ за счёт оперативного отключения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (35 мм)
• Тип тока: переменный (AC)

Совместимость и монтаж

Автоматический выключатель ВА-105 легко монтируется на стандартную DIN-рейку шириной 35 мм. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующую фурнитуру и крепления. Ширина всего 18 мм позволяет экономить место в щите. На боковой стороне предусмотрена возможность установки дополнительных аксессуаров (например, расцепителей, индикаторов состояния), что удобно при модернизации систем управления.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для модульной аппаратуры. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварии, снижая риск возгорания. Конструкция с 6 монолитными заклёпками увеличивает механическую прочность корпуса, предотвращая деформацию при длительной эксплуатации. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими элементами, но не предназначен для установки во влажных или пыльных местах вне щита.

Преимущества

• Увеличенная прочность корпуса благодаря 6 монолитным заклёпкам вместо обычных винтов
• Боковые каналы охлаждения - обеспечивают стабильную работу даже при повышенной температуре внутри щита
• Поддержка установки аксессуаров слева - позволяет расширять функциональность без изменения схемы
• 100%-я совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и сборку
• Низкая модульная ширина - оптимальна для плотной компоновки в ограниченном пространстве

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для AC 230 В
• IP20 не допускает установку в условиях повышенной влажности, пыли или на улице - требует герметичного щита
• Номинальный ток 2 А слишком мал для силового оборудования - не подходит для двигателей, нагревателей, мощной техники
• Характеристика B не рекомендована для цепей с высокими пусковыми токами (например, люминесцентные лампы с ЭПРА, некоторые типы LED-драйверов)

Примеры использования

• Защита осветительных контуров в квартире (LED-лампы, точечные светильники)
• Распределение питания для домашней системы безопасности (камеры, датчики движения)
• Контроль цепей управления в промышленных панелях (реле, PLC-модули)
• Щиты для маломощных станков, принтеров, медицинской техники

Практические советы

• При проектировании щита учтите, что 2 А - минимальный ток для большинства бытовых цепей; используйте этот автомат только там, где точно известно потребление ниже 2 А
• Проверьте соответствие DIN-рейки перед монтажом - не все рейки одинаково жёсткие, особенно в старых щитах
• Если нужна сигнализация состояния, выбирайте аксессуары с левой стороны - они совпадают по расположению контактных площадок
• Не устанавливайте рядом с источниками тепла - хотя есть охлаждающие каналы, избыток температуры снижает срок службы
• Для цепей с пусковыми токами выше 5 А лучше выбрать характеристику C - ВА-105 с B-характеристикой может ложно срабатывать
