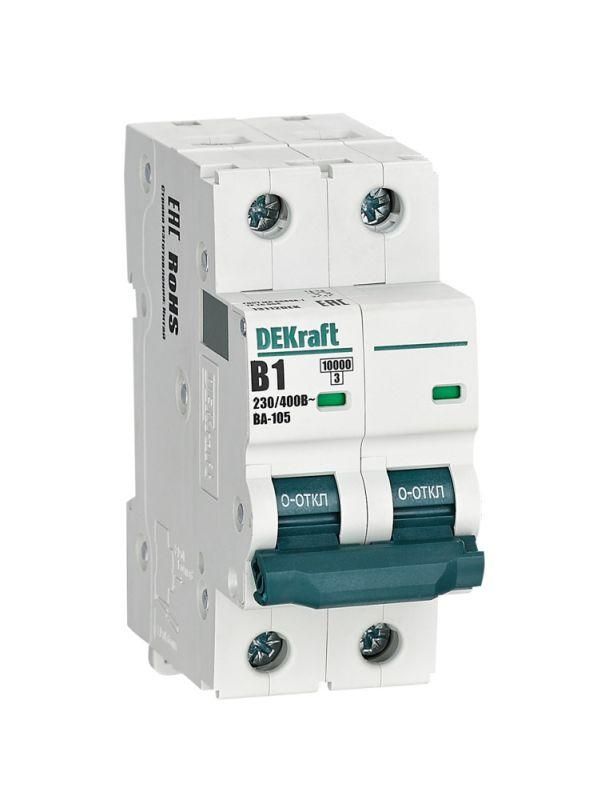

Выключатель автоматический модульный 2п B 1А 10кА ВА-105 DEKraft 13112DEK APC

Автоматический выключатель ВА-105 от DEKraft — двухполюсное устройство на 1 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей малой мощности от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-105 используется для защиты электрических цепей с низкими токами нагрузки — например, освещения, бытовых приборов, контрольной аппаратуры, систем автоматизации. Его характерная особенность — тип срабатывания B, что делает его идеальным для цепей с умеренным пусковым током, таких как светодиодные светильники, зарядные устройства или электронные контроллеры. Применяется в распределительных щитах жилых домов, офисов, промышленных панелях и шкафах управления.

Технические характеристики

• Номинальный ток: 1 А — подходит для слаботочных и сигнальных цепей
• Количество полюсов: 2 — защищает одновременно фазу и ноль
• Номинальное напряжение: 400 В AC — рассчитан на сети до 400 В переменного тока
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B — срабатывает при токе 3–5 кратном от номинала, подходит для чувствительных нагрузок
• Частота: 50–60 Гц — работает в сетях стандарта Европы и России
• Модульная ширина: 2 модуля (36 мм) — занимает два стандартных места на DIN-рейке
• Степень защиты IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель ВА-105 монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 2 модуля позволяет легко размещать его рядом с другими автоматами. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric — можно использовать существующие крышки, клеммы и направляющие. Возможна установка дополнительных аксессуаров (например, блокировок, дистанционного отключения) только с левой стороны аппарата. Для правильного монтажа важно соблюдать момент затяжки клемм — не более рекомендованного производителем, чтобы избежать деформации контактов.

Особенности конструкции

Корпус ВА-105 усилен шестью монолитными заклёпками — это повышает механическую прочность и долговечность при многократных операциях включения/выключения. Боковые каналы охлаждения обеспечивают лучший теплоотвод, что особенно важно при длительной работе в условиях повышенной температуры. Механизм мгновенной коммутации гарантирует быстрый разрыв цепи даже при минимальных перегрузках, предотвращая перегрев проводки.

Преимущества

• Высокая надёжность благодаря усиленному корпусу и качественному механизму
• Улучшенная термостабильность за счёт боковых охладительных каналов
• Поддержка дополнительных аксессуаров — расширяемость функционала
• Полная совместимость с популярными сериями DEKraft и Systeme Electric — удобно при замене или модернизации
• Класс токоограничения 3 снижает риск повреждения кабелей при КЗ

Ограничения применения

• Не предназначена для открытой установки — степень защиты IP20 требует герметичного щита
• Номинальный ток всего 1 А — не подходит для силовой нагрузки выше 400 Вт (при 400 В)
• Дополнительные аксессуары можно устанавливать только слева — нельзя менять сторону
• Не рекомендуется для цепей с высокими пусковыми токами (например, двигатели, трансформаторы) — лучше выбрать характеристику C или D

Примеры использования

• Защита цепи питания LED-освещения в офисе
• Раздельная защита фазы и ноля в системе управления станком
• Щиток автоматики для насосов или клапанов с низким энергопотреблением
• Контрольный автомат в панели сбора данных или PLC

Практические советы

• При замене старого автомата проверьте, соответствует ли новый ВА-105 по ширине и месту установки — 2 модуля требуют свободного места
• Избегайте установки вблизи нагревательных элементов — даже с охлаждением перегрев может сократить срок службы
• Для цепей с частыми включениями (например, реле) убедитесь, что ток не превышает 1 А — перегрузка вызовет преждевременный выход из строя
• При использовании с аксессуарами — всегда используйте оригинальные компоненты DEKraft, чтобы сохранить герметичность и соответствие нормам
• Проверяйте маркировку перед установкой: ВА-105 2P 1A B 10kA — все параметры должны совпадать с проектом
