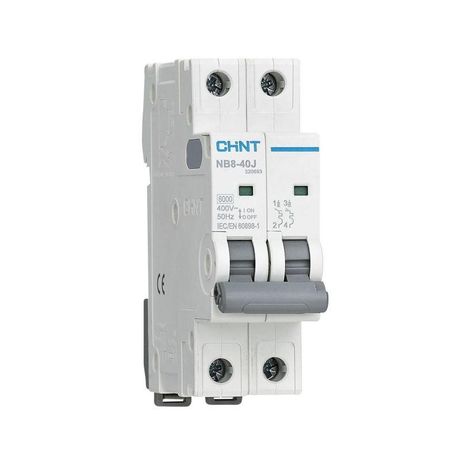

Выключатель автоматический NB8-40J 2P 25А 6кА х-ка C (R) | 320691 CHINT

Автоматический выключатель 2-полюсный 25А 6кА характеристики C (R) серия NB8-40J от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных объектах. Выключатель NB8-40J обеспечивает надёжное отключение при высоких токах КЗ, имеет компактную форму и совместим с типовой DIN-рейкой.

Назначение и область применения

Автоматический выключатель NB8-40J используется для защиты однофазных и трёхфазных цепей переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется защита от перегрузок и коротких замыканий, особенно при наличии двигателей, насосов, систем вентиляции и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, малые двигатели)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 3 - допустимо использование в помещениях с умеренной запылённостью и влажностью
• Модульная ширина: 1,5 модуля (27 мм)
• Рабочая температура: от -35 C до +70 C
• Частота: 50 Гц
• Механическая износостойкость: 15 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает величину тока КЗ через себя
• Категория применения: A - для защиты кабельных линий и распределительных устройств

Совместимость и монтаж

Выключатель NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина одного полюса - 13,5 мм, поэтому два полюса занимают 1,5 модуля (27 мм). Это позволяет эффективно использовать место в щите, особенно при компактной сборке. Подключение осуществляется кабелями сечением до 16 мм2 (медные) или гребёнчатыми шинами. Устройство совместимо с другими аппаратами серии NB8, что упрощает комплектацию щита однотипными элементами. Для подключения используйте клеммы с моментом затяжки 0,8–1,0 Нм - переусердствовать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает энергию, проходящую через цепь при КЗ, и уменьшает риск повреждения проводки. Индикация положения контактов - окно на корпусе показывает «I» (включено) и «O» (выключено). Отсутствие герметизации (IP20) требует установки внутри закрытого щита, исключающего доступ к токоведущим частям.

Преимущества

• Компактная форма (13,5 мм на полюс) экономит место в щитах
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях
• Высокая механическая и электрическая долговечность - подходит для частых операций
• Совместимость с дополнительными модулями (XF9, S9, V9) для удалённой сигнализации и управления
• Надёжное срабатывание по характеристике C - оптимально для смешанных нагрузок

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не предназначен для частого ручного включения/отключения - лучше использовать контакторы для таких задач
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них предпочтительнее характеристика D
• Не рассчитан на постоянную работу выше 40 А - максимальный ток серии NB8-40J составляет 40 А
• Не используется в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения и бытовых приборов
• Контур питания насосов, вентиляторов, компрессоров малой мощности
• Распределительный щит на производстве с несколькими линиями 220/380 В
• Дополнение в составе комплексного щита с использованием вспомогательных контактов для контроля состояния

Практические советы

• Выбирая между характеристиками B, C и D - для большинства бытовых и офисных применений достаточно C; B - для чувствительных нагрузок (LED, ЭПРА), D - для мощных двигателей
• При установке в плотном щите проверьте свободное пространство вокруг аппарата - необходим минимум 10 мм для теплоотвода
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J
• Не забудьте проверить соответствие сечения кабеля и номинала автомата - для 25 А рекомендуется медный кабель не менее 2,5 мм2
• При замене старого автомата - сверьте ширину модулей: NB8-40J занимает меньше места, чем аналоги с шириной 17,5 мм на полюс
