Выключатель автоматический двухполюсный (1п+N) SH201 25А C 6кА (SH201 25 NA) | 2CDS211103R0254 ABB

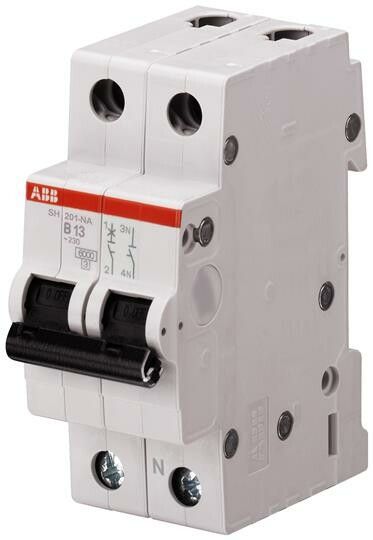

Автоматический выключатель ABB SH201 NA - двухполюсный модульный аппарат с размыканием фазы и нейтрали, рассчитанный на ток 25 А и отключающую способность 6 кА. Подходит для защиты бытовых и коммерческих цепей переменного тока, особенно там, где важна безопасная отсечка обоих проводников. Артикул 2cds211103r0254 соответствует модели SH201 NA из серии SH200.

Назначение и область применения

Этот выключатель предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Отличается от однополюсных аналогов тем, что разрывает сразу фазу и ноль - это повышает безопасность при обслуживании и исключает риск оставления нейтрали под напряжением. Применяется в распределительных щитах жилых домов, офисов, магазинов, мастерских. Особенно актуален для групп розеток, освещения, бытовой техники, где требуется повышенная надёжность отключения.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Количество полюсов: 2 (1P+N) - размыкаются фаза и нулевой проводник одновременно
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальное напряжение изоляции: 440 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Поперечное сечение провода: 0,75–25 мм2 - можно подключать медные провода от тонких до мощных
• Частота: 50–60 Гц - совместим с сетями России, Европы, США
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Рабочая температура: от –25C до +55C - допустимо установление в неотапливаемых помещениях, подъездах, на улице внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 69 мм - требует достаточного внутреннего объёма щита

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35. Совместим со всеми щитами, поддерживающими модульную систему ABB и других производителей. Для подключения используйте провода сечением 0,75–25 мм2 - зажимы позволяют затянуть как многожильные, так и одножильные провода. Нейтральный контакт помечен символом N - важно не перепутать при подключении. Монтаж выполняется без инструментов: защёлкивающий механизм обеспечивает плотное крепление. Убедитесь, что глубина щита позволяет полностью вставить устройство - 69 мм - это больше, чем у некоторых бюджетных корпусов.

Безопасность и стандарты

Соответствует требованиям IEC/EN 60898-1 - основному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Категория перенапряжения III гарантирует устойчивость к переходным процессам в распределительных сетях. Класс токоограничения 3 снижает риск возгорания при аварийном токе. Выключатель прошёл сертификацию на соответствие европейским нормам безопасности.

Преимущества

• Разрыв фазы и нуля одновременно - минимизирует риск поражения током при ремонте
• Высокая отключающая способность (6 кА) - подходит для современных сетей с высокой потенциальной мощностью КЗ
• Характеристика C - идеально сочетается с типичными бытовыми нагрузками
• Класс 3 токоограничения - меньше тепла при аварии, выше долговечность контактов
• Работает при низких температурах - подходит для холодных помещений
• Фирменная сборка ABB - проверенная надёжность и точность срабатывания

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже –25C - возможны отказы в экстремальных условиях
• IP20 - нельзя использовать во влажных местах без дополнительной защиты (без герметизации щита)
• Не подходит для цепей с постоянным током (DC) - только переменный ток AC
• Не рекомендован для защиты двигателей с очень высоким пусковым током (например, крупные насосы) - лучше выбрать характеристику D
• Требует свободного места в щите: 2 модуля + 69 мм глубины - не влезет в узкий корпус

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение освещения в подвале или на лестничной клетке
• Щитовая защита для стиральной машины, бойлера, духового шкафа
• Распределительный щит в малом бизнесе: кафе, салон, ремонтная мастерская
• Замена старого автомата в существующем щите с DIN-рейкой

Практические советы

• Выбирая этот автомат, убедитесь, что ваш щит имеет достаточно места - 2 модуля шириной и 69 мм глубины
• Подключайте провода строго в пределах 0,75–25 мм2; слишком тонкие - плохо зажимаются, слишком толстые - не войдут
• Проверьте маркировку на корпусе: L - фаза, N - ноль. Перепутать нельзя - даже при правильной установке это опасно
• Если в цепи есть мощный двигатель (более 2 кВт), рассмотрите вариант с характеристикой D вместо C
• Для влажных зон (ванная, баня) обязательно используйте УЗО перед этим автоматом - он сам не защищает от утечек тока
• При замене - всегда отключайте питание всей цепи. Автомат не является рубильником и не создаёт видимый разрыв
