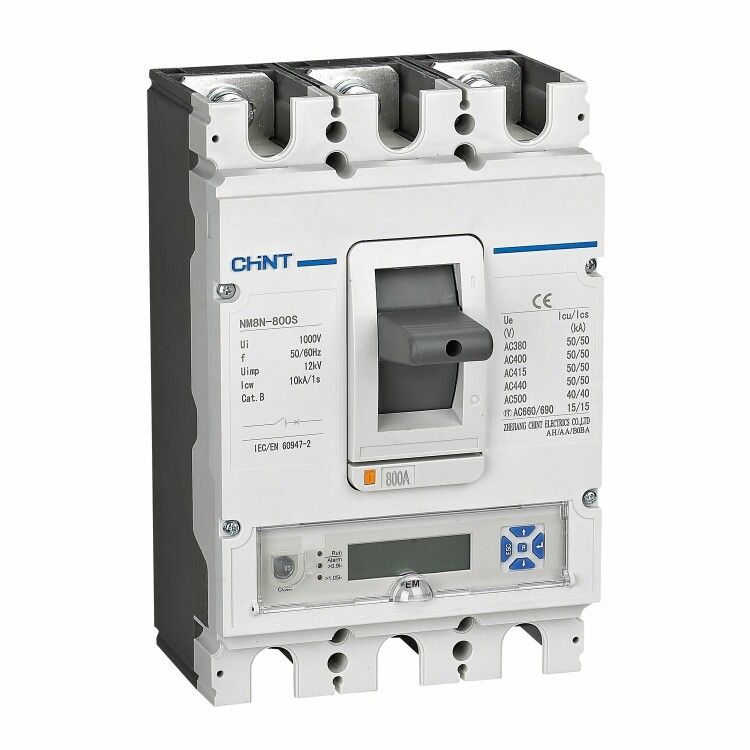

Выключатель автоматический NM8N-1600S EM 3P 1000А 50кА с электр. расцепителем, LCD, МП 230AC (R) | 263291 CHINT

Автоматический выключатель NM8N-1600S EM от CHINT - трёхполюсный аппарат в литом корпусе с электрическим расцепителем и LCD-дисплеем, рассчитанный на ток 1000 А и отключающую способность 50 кА. Подходит для защиты мощных распределительных сетей, промышленных двигателей и оборудования с высокими пусковыми токами.

Назначение и область применения

Выключатель NM8N-1600S EM используется для защиты электрических цепей переменного тока до 690 В и постоянного тока до 1000 В. Применяется в промышленных распределительных щитах, на входе в крупные нагрузки: насосы, компрессоры, конвейеры, системы вентиляции и другие устройства с высокой мощностью. Особенно эффективен там, где требуется точная настройка защиты и контроль состояния сети через встроенный дисплей.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания в условиях высоких нагрузок
• Защита от перегрузки: настраивается в диапазоне 400–1000 А - позволяет адаптировать порог срабатывания под реальную нагрузку
• Защита от КЗ: регулируется от 1500 до 12 000 А - гибкая настройка чувствительности к импульсным токам
• Электрический расцепитель: управление и сигнализация через внешний источник питания 230 В AC
• LCD-дисплей: отображает текущий ток, аварийные события, состояние контактов и параметры настройки
• Степень защиты IP40: защищён от доступа пальцев и предметов более 1 мм, но не герметичен - требует установки в закрытый шкаф
• Частота: 50/60 Гц

Совместимость и монтаж

Выключатель NM8N-1600S EM устанавливается в распределительном щите с жестким креплением. Допускается монтаж в любом положении: вертикально, горизонтально, а также с нижним подключением силовых проводов - что удобно при организации кабельной трассы снизу. Для подключения используются болтовые зажимы, совместимые с медными кабелями сечением до 2×240 мм2. Электрический расцепитель требует подвода фазного напряжения 230 В AC для питания внутренней электроники - без него дисплей и функции управления не работают.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, и магнитную - против сверхтоков при КЗ. Наличие LCD-дисплея повышает безопасность обслуживания: оператор видит причину отключения без вскрытия аппарата.

Преимущества

• Широкий диапазон настройки защиты - можно точно подогнать под тип нагрузки, даже при нечастых пусках двигателей
• LCD-дисплей даёт оперативную информацию о состоянии сети - снижает время диагностики отказов
• Поддержка нижнего подключения - упрощает организацию кабельных маршрутов в плотных щитах
• Высокая отключающая способность (50 кА) - подходит для энергоёмких объектов с близким расположением трансформаторов
• Модульная конструкция - легко комбинируется с другими элементами серии NM8N (например, дополнительными контактами или модулями дифзащиты)

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP40 не предохраняет от влаги и пыли; обязательно использование в закрытых щитах
• Электрический расцепитель требует внешнего питания 230 В AC - при отключении напряжения теряются функции дисплея и удалённого управления
• Не подходит для частых пусков (более 10–15 раз в час) - риск перегрева контактов из-за больших пусковых токов
• Регулировка параметров требует специального программного интерфейса или кнопочного меню - нельзя изменить настройки без доступа к лицевой панели

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью >500 кВт
• Щит распределения на заводе с конвейерной линией и компрессорами
• Узел защиты трансформаторной подстанции 10/0,4 кВ
• Система бесперебойного питания (UPS) средней и большой мощности

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 1000 А используйте кабели минимум 2×240 мм2
• Обязательно подключите питание 230 В AC к клеммам расцепителя - иначе LCD-дисплей будет неактивен
• Настройте пороги перегрузки и КЗ с учётом пусковых токов вашего оборудования - особенно важно для двигателей
• При использовании в многоконтурных щитах убедитесь, что есть достаточное пространство вокруг аппарата для теплоотвода - NM8N-1600S EM нагревается при работе на пределе
• Для сервисного обслуживания сохраняйте документацию с заводскими настройками - сброс в режим по умолчанию возможен только через меню дисплея
