Выключатель автоматический NM8N-1600Q EN 3P 1600А 70кА с электр. расцепителем (R) | 263117 CHINT

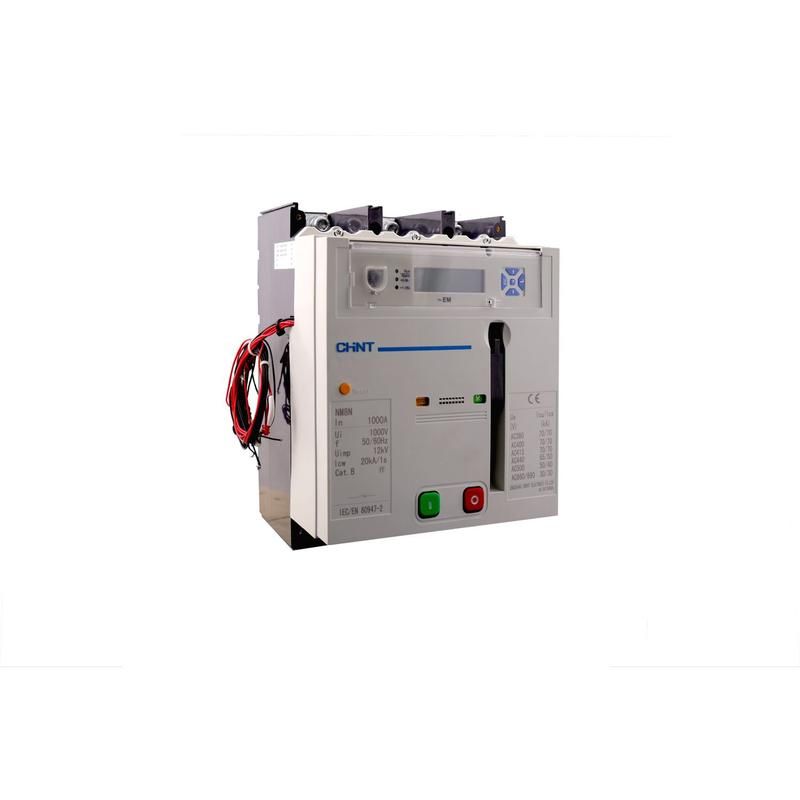

Автоматический выключатель NM8N-1600Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты мощных электрических цепей переменного и постоянного тока. Номинальный ток 1600 А и отключающая способность 70 кА делают его подходящим для крупных распределительных щитов, промышленных объектов и энергоёмких установок.

Назначение и область применения

Выключатель NM8N-1600Q EN используется для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Подходит для управления и коммутации нагрузок в промышленных распределительных устройствах, на вводах в здания, у питаемых оборудования с высокими пусковыми токами - например, больших электродвигателей, конвейеров, компрессоров и сварочных установок. Также применяется там, где требуется точная настройка порогов срабатывания и надёжное отключение при аварийных ситуациях.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Количество полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 70 кА при 415 В AC
• Диапазон настройки защиты от перегрузки: 640–1600 А (можно задать любое значение в этом интервале)
• Диапазон регулировки защиты от КЗ: 3200–19200 А (кратно номинальному току - от 2x до 12x)
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды и пыли)
• Тип аппарата: автоматический выключатель в литом корпусе
• Частота: 50/60 Гц
• Расцепитель: электронный - позволяет гибко настраивать времятоковые характеристики

Совместимость и монтаж

NM8N-1600Q EN можно устанавливать в любом положении: вертикально, горизонтально, а также допускается подключение силовых кабелей с нижней стороны корпуса - что удобно при сборке шкафов с нижним вводом. Для монтажа требуются DIN-рейка типа 35 мм и достаточное пространство вокруг аппарата для теплоотвода. Электронный расцепитель требует внешнего питания - проверьте наличие источника 24 В DC или 230 В AC в соответствии с документацией производителя. Не используйте для подключения кабелей сечений меньше рекомендованных - это может вызвать нагрев и повреждение контактов.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применение электронного расцепителя обеспечивает более точную и быструю реакцию на аварии по сравнению с тепловыми аналогами. Устройство имеет механическую блокировку от случайного включения, а также фиксацию в положении “выключено” для проведения работ по безопасности. Однако из-за степени защиты IP40 не предназначен для установки во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Электронный расцепитель даёт широкий диапазон настроек - можно точно адаптировать защиту под конкретную нагрузку
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях
• Гибкая возможность подключения снизу - упрощает проектирование шкафов и экономит место
• Поддержка как переменного, так и постоянного тока - универсальность для сложных систем
• Может использоваться для защиты двигателей, даже при редких пусках - защищён от ложных срабатываний

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 недостаточна
• Требуется источник питания для электронного расцепителя - без него защита не работает
• Не подходит для частых операций включения/отключения - рассчитан на нормальные рабочие циклы, не на частые коммутации
• Максимальный ток 1600 А - не годится для систем выше этого значения; для больших нагрузок нужны другие модели серии
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1 МВт и несколькими двигателями по 300–500 кВт
• Щит распределения на заводе с конвейерными линиями и насосными станциями
• Узел коммутации для системы освещения большого складского комплекса с LED-светильниками и преобразователями частоты
• Защита ввода в жилой дом с собственной подстанцией и дизель-генератором

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала автомата - для 1600 А обычно используют медные провода сечением 2×(150–240) мм2
• Настройте пороги защиты по инструкции: начните с минимального значения перегрузки (640 А) и увеличивайте до совпадения с рабочим током нагрузки
• При работе с двигателями - убедитесь, что ток короткого замыкания установлен выше пускового тока, чтобы избежать ложных отключений
• Обязательно подключите питание к электронному расцепителю перед первым включением - иначе защита будет деактивирована
• Проверяйте температурный режим окружающей среды - при температуре выше +40 C возможна необходимость снижения номинального тока
• Для обслуживания используйте только оригинальные комплектующие - не меняйте расцепители или механизмы без согласования с CHINT
