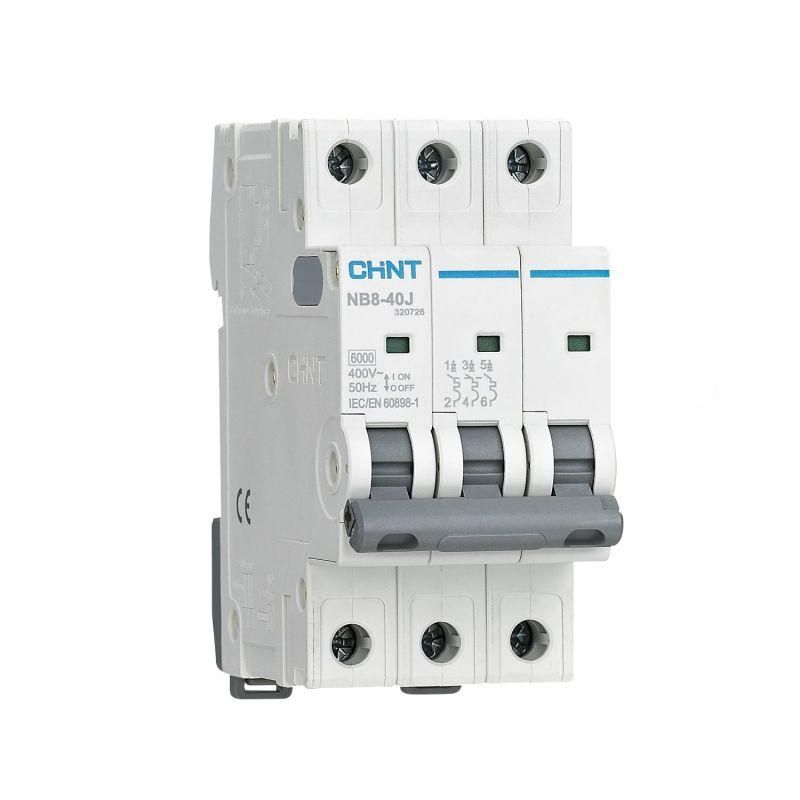

Выключатель автоматический NB8-40J 3P 20А 6кА х-ка C (R) | 320723 CHINT

Автоматический выключатель NB8-40J 3-полюсный 20А 6кА с характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных объектах. Этот выключатель, выпускаемый брендом CHINT, отличается компактностью и надежной отключающей способностью, что делает его удобным решением для установки в плотно укомплектованных распределительных щитах.

Назначение и область применения

Автоматический выключатель NB8-40J 3-полюсный 20А 6кА используется для защиты трехфазных цепей переменного тока с номинальным напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасность при нечастых операциях включения и отключения нагрузки, а также защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станций и других объектов, где требуется надежная защита трёхфазной сети.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Отключающая способность: 6 кА (при характеристике C)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники, насосы)
• Тип тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от -35 C до +70 C
• Частота: 50 Гц
• Модульная ширина: 2,25 модуля (27 мм)
• Степень загрязнения: 3 - допустимо использование в условиях средней запылённости и влажности
• Класс токоограничения: 3 - снижает энергию КЗ, защищая проводку и оборудование
• Механическая износостойкость: 15 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов

Совместимость и монтаж

Автоматический выключатель NB8-40J 3-полюсный 20А 6кА монтируется на стандартную DIN-рейку 35 мм. Ширина одного полюса составляет 13,5 мм, поэтому три полюса занимают всего 2,25 модуля - это позволяет экономить место в щите. Подключение осуществляется через клеммы для кабеля сечением до 16 мм2. Также возможна установка гребенчатой шины для параллельного соединения нескольких аппаратов. Устройство совместимо с другими элементами серии NB8: вспомогательными контактами XF9, сигнальными контактами XF9J и расцепителями S9/V9 (не входят в базовую комплектацию).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, который снижает тепловые и механические воздействия при коротком замыкании. Индикация положения контактов выполнена в виде окна - при срабатывании рычаг переходит в среднее положение, что наглядно показывает состояние аппарата. Наличие степени защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних факторов - установка должна происходить внутри закрытого щита.

Преимущества

• Компактная конструкция: занимает мало места благодаря узкой ширине полюса (13,5 мм)
• Устойчивость к высоким токам: отключающая способность 6 кА обеспечивает защиту даже при серьёзных КЗ
• Гибкость выбора: в серии NB8 есть модели с характеристиками B, C, D - можно подобрать оптимальный вариант под тип нагрузки
• Надёжная индикация: визуальное определение состояния (вкл./выкл./сработал) без дополнительных приборов
• Поддержка расширения: возможность добавления вспомогательных контактов и расцепителей для удалённого управления и контроля

Ограничения применения

• Не предназначен для постоянного включения/отключения - рассчитан на нечастые операции (до 15 000 циклов)
• Степень защиты IP20 требует обязательной установки в закрытом щите; не применяется во влажных, пыльных или открытых помещениях
• Работает только с переменным током - не подходит для цепей постоянного тока
• Характеристика C не рекомендована для нагрузок с очень высоким пусковым током (например, мощные компрессоры или большие двигатели без мягкого пуска)
• Не имеет встроенной защиты от скачков напряжения - для этого нужны дополнительные устройства (например, УЗИП)

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения
• Щитовая защита группы освещения и розеток в административном здании
• Распределительный щит на производстве для питания станков с асинхронными двигателями
• Общий входной автомат в распределительном щите многоквартирного дома

Практические советы

• Выбирая автомат NB8-40J 3-полюсный 20А 6кА, проверьте соответствие номинала нагрузке - не превышайте 20 А рабочего тока
• При использовании в условиях повышенной вибрации (например, на заводах) убедитесь, что все кабели надёжно затянуты и не болтаются
• Для сложных систем используйте дополнительные контакты XF9/XF9J - они позволят передавать сигнал о состоянии автомата на пульт управления
• Если нагрузка имеет высокий пусковой ток (более 5–7×Iн), рассмотрите вариант с характеристикой D вместо C
• При сборке щита соблюдайте шаг монтажа - каждый полюс занимает 13,5 мм, а 3-полюсный выключатель потребует минимум 27 мм свободного места
