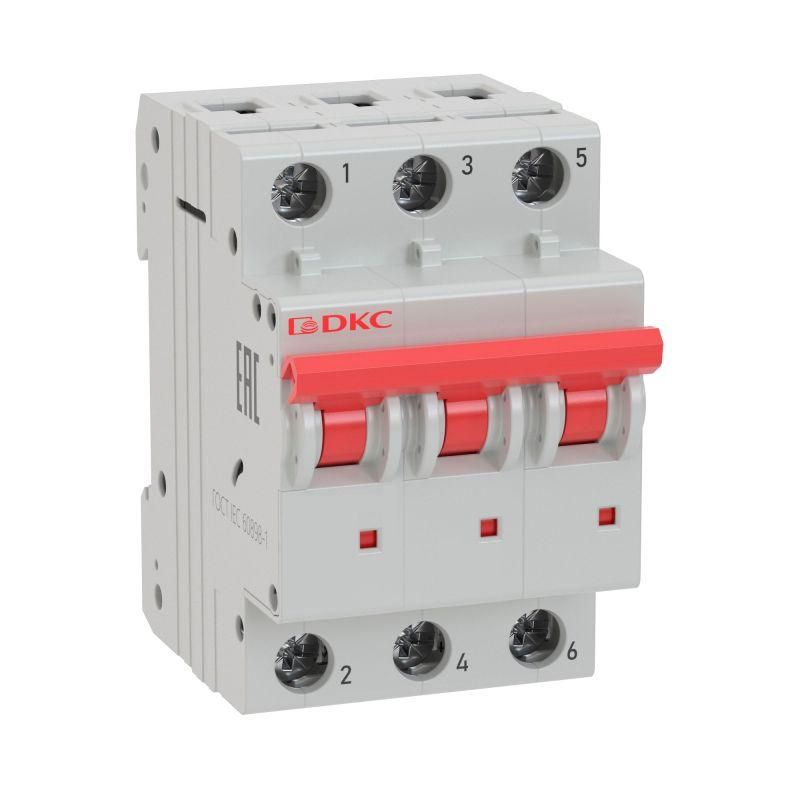

Выключатель автоматический трехполюсный YON MD63-3C20-6 6kA | DKC ДКС

Автоматический выключатель модульный трехполюсный 20А 6кА характеристика C от бренда YON (группа DKC), артикул md63-3c20-6, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках с напряжением до 400 В. Устройство монтируется на DIN-рейку и совместимо с системами, требующими надежной защиты трёх фаз.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А 6кА характеристика C используется для защиты трёхфазных сетей переменного тока частотой 50 Гц. Он обеспечивает безопасную работу оборудования при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Подходит для установки в щитах жилых домов, офисов, производственных линий, насосных станциях, кондиционирования и других объектах с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство.
• Номинальная отключающая способность: 6 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно отключить.
• Характеристика срабатывания: C - тип расцепления, подходящий для нагрузок со средним пусковым током (например, двигатели, освещение, трансформаторы).
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Род тока: Переменный (AC) - работает только в сетях переменного тока 50 Гц.
• Номинальное напряжение изоляции: 400 В - уровень изоляции между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные импульсы).
• Сечение проводника: до 25 мм2 - допустимый диаметр подключаемых медных проводов.
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке.
• Глубина монтажа: 75 мм - минимальная глубина щита, необходимая для свободного монтажа и работы механизма.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Рабочая температура: от -60C до +40C - возможна эксплуатация в холодных помещениях, но не в условиях экстремальных морозов без дополнительного обогрева.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию в цепи.
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким уровнем переходных процессов.
• Наличие нейтрального проводника: Да - возможно подключение нулевого провода, хотя он не защищается автоматом.
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запылённостью (производственные цеха, мастерские).

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 20А 6кА характеристика C монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля соответствует требованиям большинства распределительных щитов. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Устройство совместимо с другими компонентами серии MCB от YON/DKC. Возможна установка дополнительных модулей: независимого расцепителя (для удалённого отключения) и вспомогательных контактов (для сигнализации состояния). Эти элементы устанавливаются самостоятельно после основного устройства и не входят в базовую комплектацию.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям безопасности для промышленных и коммунальных объектов. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - не применяйте в сырых или открытых помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными ситуациями даже в мощных сетях.
• Характеристика C - оптимальна для оборудования с пусковыми токами (электромоторы, светильники, нагреватели).
• Поддержка расширяемости - возможность добавления вспомогательных модулей без замены всего автомата.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях.
• Совместимость с сериями MCB от DKC - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначен для постоянной работы при температурах ниже -60C - требуется дополнительный обогрев.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне закрытых щитов или в условиях повышенной влажности (бани, подвалы, улица).
• Не защищает нейтральный проводник - при однофазных повреждениях ноль остаётся под напряжением, если не установлен четырёхполюсный аппарат.
• Требуется точное соблюдение сечения проводов - применение проводов более 25 мм2 может вызвать перегрев и выход из строя.
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели свыше 15 кВт) - лучше выбрать характеристику D.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве.
• Щитовая защита в торговом центре для группы кондиционеров.
• Распределительный щит на складе с насосами и освещением.
• Электрооборудование в цехе с линиями передачи энергии 380 В.

Практические советы

• При выборе места установки учтите глубину монтажа - минимум 75 мм внутри щита. Не забудьте про место для подключения проводов и дополнительных модулей.
• Используйте только медные провода сечением до 25 мм2. Алюминиевые провода не рекомендуются - риск ослабления контакта.
• Если нужна дистанционная блокировка или сигнал о срабатывании - закажите отдельно независимый расцепитель или вспомогательные контакты. Они совместимы с этим автоматом.
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указаны правильные значения: 20A, C, 6kA, 3P.
• Не используйте этот автомат вместо четырёхполюсного, если необходимо отключать ноль. Для этого выбирайте модели с пометкой “4P”.
