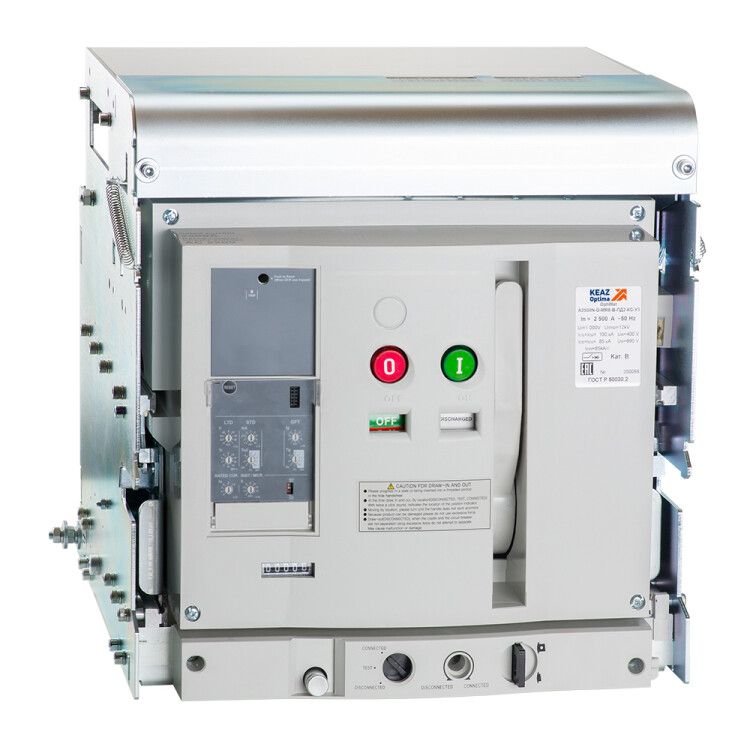

Выключатель автоматический 3п 2500А OptiMat A 2500 S4 3P 100 D MR7.0 BH C2200 M2 P01 S1 03 КЭАЗ 333364

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 03 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в низковольтных распределительных системах. Этот аппарат из серии OptiMat A обеспечивает управление токами до 2500 А и применяется в промышленных объектах, где требуется высокая отключающая способность и возможность удалённого управления.

Назначение и область применения

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 03 используется как вводной или секционный аппарат в распределительных устройствах низкого напряжения. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Применяется в промышленных энергоустановках: на подстанциях, в цехах с крупными двигателями, на конвейерах, в системах бесперебойного питания, а также в зданиях с высокой плотностью потребления энергии.

Технические характеристики

• Номинальный ток: 2500 А - позволяет работать с мощными нагрузками без перегрева.
• Номинальное напряжение: 690 В - совместим с сетями до 690 В переменного тока.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьёзных коротких замыканиях.
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени, поддержка функций задержки и выдержки времени.
• Вид привода: двигательный - позволяет управлять выключателем дистанционно через внешние команды (например, с пульта или системы АСУ ТП).
• Конструкция: выдвижное/выкатное устройство - обеспечивает удобный доступ для обслуживания без демонтажа проводов.
• Тип подключения: на шину - монтаж осуществляется прямо на сборную шину, исключает использование кабельных соединений.
• Степень защиты IP20 - предохраняет от прикосновения к опасным частям, но не защищена от пыли и влаги; требует установки в закрытых щитах.
• Способ монтажа: монтажная плата - крепится на раму или платформу внутри распределительного устройства.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен, авария) в систему контроля.
• Моторный привод: опционально - можно заказать с двигателем для автоматического включения/отключения.

Совместимость и монтаж

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 03 совместим с шинопроводами стандарта КЭАЗ серии OptiMat A. Подключение на шину требует наличия подходящего шинного профиля с соответствующим шагом и глубиной захода. Монтаж выполняется на жесткую металлическую платформу с соблюдением допусков по габаритам. Для работы с моторным приводом необходимо предусмотреть питание 24–230 В постоянного или переменного тока. Учитывайте, что выключатель не имеет встроенной защиты от пыли и влаги - установка возможна только в герметичных щитах класса IP54 и выше.

Безопасность и стандарты

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 03 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективность с другими аппаратами в сети, снижая риск массового отключения. Конструкция выполнена с учётом безопасности персонала: блокировка при открытой дверце щита, механическая фиксация в положении “отключено” и индикация состояния.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует работу даже в условиях сложных коротких замыканий.
• Электронный расцепитель - позволяет точно настраивать время и ток срабатывания, повышая селективность всей системы.
• Выдвижная конструкция - ускоряет сервисное обслуживание, не требует отключения всего щита.
• Подключение на шину - минимизирует количество соединений, снижает потери и вероятность отказа.
• Шесть вспомогательных контактов - обеспечивают полноценную интеграцию в системы автоматизации.
• Опциональный моторный привод - даёт возможность реализовать дистанционное управление и автоматическое восстановление после сбоя.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 требует герметичного корпуса.
• Не рекомендован для частых операций включения/отключения - рассчитан на редкую коммутацию (не более 1000 циклов в год).
• Требует специализированной монтажной платформы - нельзя установить в обычный щиток малого формата.
• Не поддерживает модульные расширения - все функции (расцепители, контакты) фиксированы на этапе заказа.

Примеры использования

• Вводной автомат в распределительном пункте цеха с несколькими трансформаторами 10/0,4 кВ.
• Секционный выключатель между двумя параллельными шинопроводами для обеспечения резервирования питания.
• Защита главного ввода в производственном комплексе с мощными насосами, компрессорами и печами.
• Интеграция в систему АСУ ТП с использованием вспомогательных контактов для сигнализации состояния.

Практические советы

• Перед монтажом проверьте соответствие шины и контактной группы - неправильный шаг вызывает плохой контакт и нагрев.
• При использовании моторного привода убедитесь, что источник питания стабилен и имеет достаточную мощность.
• Регулярно проверяйте состояние вспомогательных контактов - окисление может нарушить связь с системой управления.
• При необходимости замены расцепителя обращайтесь к официальному представителю КЭАЗ - внутренняя настройка требует сертифицированного персонала.
• Заказывайте автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 03 с запасом вспомогательных контактов - они часто нужны для будущих доработок системы.
