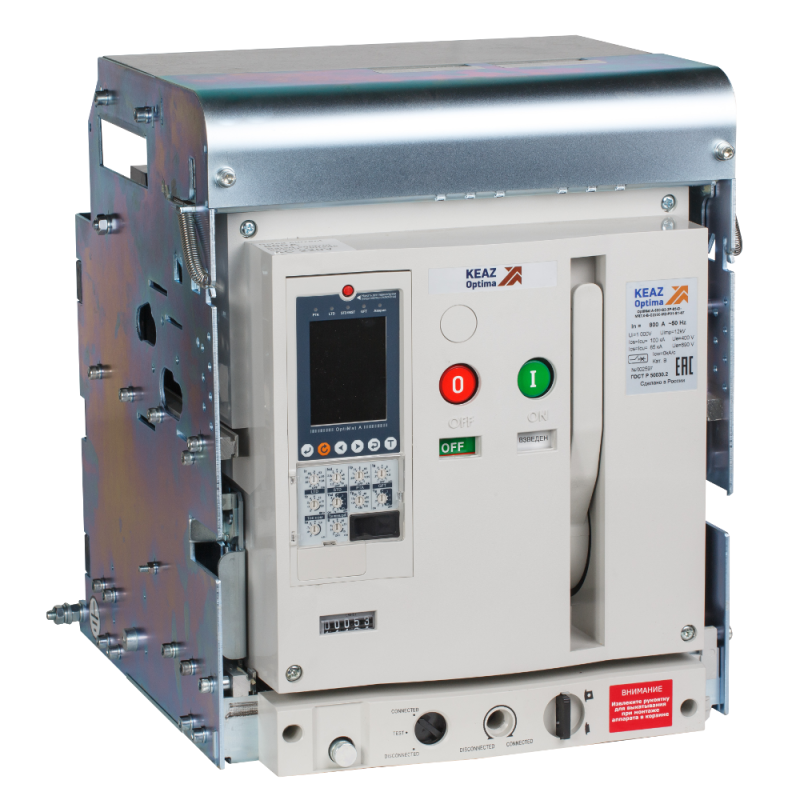

Выключатель автоматический 3п 3200А OptiMat A 3200 S2 3P 100 D MR8.0 BH C0000 M0 P00 S1 03 КЭАЗ 334033

Автоматический выключатель 3200 А КЭАЗ OptiMat A (арт. 334033) предназначен для защиты и коммутации мощных электрических сетей в промышленных объектах. Это вытяжной аппарат с электронным расцепителем, рассчитанный на высокие токи короткого замыкания и надежную работу в условиях постоянной нагрузки.

Назначение и область применения

Автоматический выключатель 3200 А КЭАЗ OptiMat A используется как вводной или секционный аппарат в низковольтных распределительных устройствах. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивает безопасное отключение цепей при аварийных ситуациях. Применяется в энергообъектах, производственных цехах, на станциях преобразования энергии, где требуется управление токами до 3200 А.

Технические характеристики

• Номинальный ток: 3200 А — максимальный допустимый ток при длительной работе без срабатывания.
• Число полюсов: 3 — защита всех трех фаз сети.
• Номинальное напряжение: 690 В — работает в сетях переменного тока до этой величины.
• Отключающая способность: 100 кА — способен безопасно отключить цепь даже при самых серьезных коротких замыканиях.
• Тип расцепителя: Электронный — точная настройка порогов срабатывания по току и времени, возможность диагностики состояния системы.
• Степень защиты IP20: Защита от доступа пальцев и твердых предметов, но не от воды — требует установки в закрытые щитовые помещения.
• Количество вспомогательных контактов: 6 — позволяют передавать сигналы о состоянии аппарата (включен/отключен/отказ) в систему управления или АСУ ТП.
• Способ подключения: На шину — удобно для компактной сборки в распределительных щитах без проводов.
• Конструкция: Выдвижное/выкатное устройство — позволяет извлекать аппарат из корпуса без демонтажа шин и проводов для обслуживания или замены.
• Управление: Кнопка нажимная — механический привод для ручного включения и отключения.
• Диапазон установки расцепителя перегрузки: 0 А — данный модуль не имеет регулируемых порогов перегрузки; настройка осуществляется через внешний электронный блок.

Совместимость и монтаж

Автоматический выключатель 3200 А КЭАЗ OptiMat A устанавливается на монтажную плату с жестким креплением. Подключение силовых цепей выполняется исключительно на шины — использование гибких кабелей невозможно. Для работы необходима специальная рампа или направляющие, совместимые с конструкцией выкатного механизма. Установка возможна только в контролируемой среде с температурой от -5°C до +40°C и относительной влажностью до 90%. Монтаж должен выполнять квалифицированный персонал с учетом норм ПУЭ и ГОСТ Р 50030.2.

Безопасность и стандарты

Автоматический выключатель 3200 А КЭАЗ OptiMat A соответствует требованиям международных стандартов IEC 60947-2 и российским ГОСТ Р 50030.2. Обеспечивает класс защиты IP20, что гарантирует предотвращение случайного прикосновения к токоведущим частям. Все материалы соответствуют нормам пожарной безопасности и не поддерживают горение.

Преимущества

• Высокая отключающая способность (100 кА) — надежная защита даже в крупных промышленных сетях с большой потенциальной энергией КЗ.
• Электронный расцепитель — позволяет точно задавать времятоковые характеристики, снижает риск ложных срабатываний.
• Выкатная конструкция — минимизирует время технического обслуживания и замены без отключения всей системы.
• Шинное подключение — уменьшает количество соединений, повышает надежность и снижает тепловые потери.
• 6 вспомогательных контактов — обеспечивают полноценную интеграцию в системы автоматизации и контроля.

Ограничения применения

• Не предназначен для частых операций включения/отключения — применяется только для редкой коммутации (не более 1–2 раз в день).
• IP20 не допускает эксплуатацию во влажных, пыльных или открытых зонах — обязательно наличие герметичного шкафа.
• Отсутствие регулировки порога перегрузки — все настройки должны выполняться через внешние устройства управления, а не самим аппаратом.
• Требуется специализированная монтажная система — нельзя установить на обычные DIN-рейки или в стандартные щиты без адаптеров.

Примеры использования

• Главный ввод в промышленном цехе с мощными станками и сварочными комплексами.
• Секционный автомат между двумя источниками питания в системе бесперебойного электроснабжения.
• Распределительный пункт на заводе с высокой плотностью потребителей (до 3200 А суммарной нагрузки).
• Объекты с повышенными требованиями к отказоустойчивости — металлургия, химическая промышленность, транспортные терминалы.

Практические советы

• Перед установкой проверьте соответствие шинной системы и габаритов выкатного механизма — используйте оригинальные направляющие от КЭАЗ.
• Избегайте установки рядом с источниками сильных электромагнитных помех — это может влиять на работу электронного расцепителя.
• При использовании в системах с частыми колебаниями напряжения рекомендуется дополнительно установить стабилизаторы или фильтры.
• Регулярно проверяйте состояние контактных групп и механизмов выкатывания — особенно после 500+ операций отключения.
• Для удаленного мониторинга подключите вспомогательные контакты к PLC или SCADA-системе — это позволит получать сигналы о состоянии аппарата в реальном времени.
