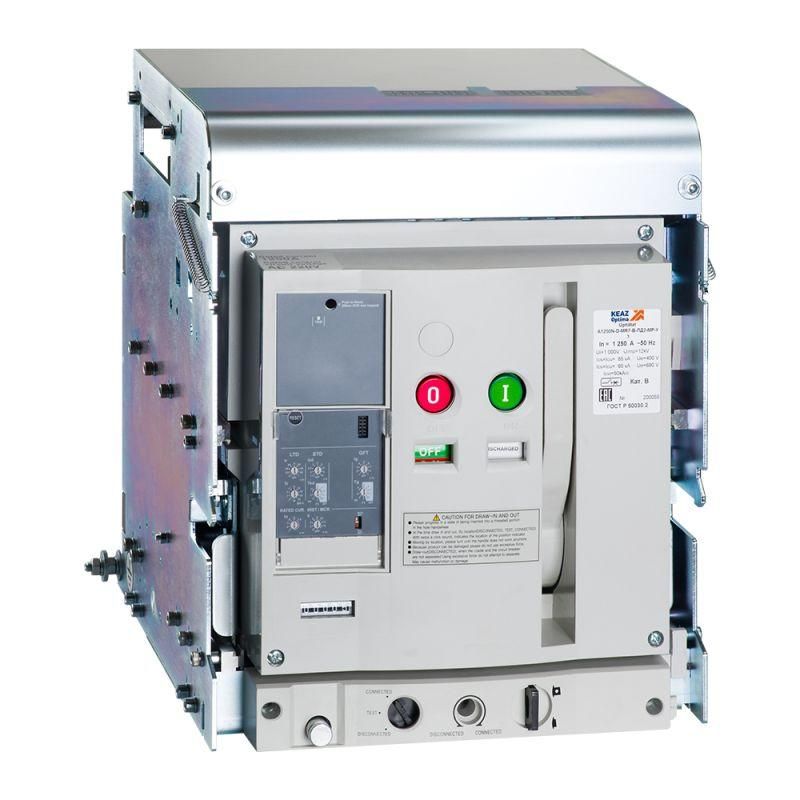

Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 D MR7.0 BH C2200 M0 P01 S1 06 КЭАЗ 334092

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M0-P01-S1-06 от КЭАЗ предназначен для надежной защиты и коммутации мощных электросетей в промышленных объектах. Этот аппарат обеспечивает управление токами до 4000 А и применяется там, где требуется высокая отключающая способность и удобство обслуживания.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A используется как вводной или секционный аппарат в низковольтных распределительных устройствах. Он защищает оборудование от сверхтоков и коротких замыканий, а также позволяет безопасно выполнять редкие операции включения и отключения. Подходит для энергообъектов с большой нагрузкой: промышленные цеха, насосные станции, системы кондиционирования крупных зданий, комплексы с собственной подстанцией.

Технические характеристики

• Номинальный ток: 4000 А - максимальный постоянный ток, который выдерживается без срабатывания расцепителя;
• Номинальное напряжение: 690 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 100 кА - способность гашения дуги при аварийном токе короткого замыкания;
• Количество полюсов: 3 - защита всех трех фаз трёхфазной сети;
• Тип расцепителя: электронный - точная регулировка порогов срабатывания по времени и току; можно задать параметры перегрузки в диапазоне от 1 до 600 А;
• Степень защиты IP20: предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды - требует установки внутри закрытых щитов;
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния аппарата (закрыт/открыт) в систему управления или сигнализацию;
• Способ подключения: на шину - быстрый и надежный контакт через сборную шину, исключает необходимость многожильных проводов;
• Конструкция: выдвижное/выкатное устройство - возможность извлечения аппарата из корпуса без демонтажа проводов для осмотра и ремонта;
• Управление: кнопка нажимная - механический привод для ручного включения и отключения;
• Монтаж: на монтажную плату - устанавливается в специализированный ящик или раму с жесткой фиксацией.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A совместим со стандартными шинными системами, соответствующими требованиям IEC 61439. Для монтажа необходимо использовать специально спроектированную монтажную плиту с правильным шагом крепления и достаточной прочностью. Выкатная конструкция требует свободного пространства минимум 800–1000 мм перед щитом для полного вывода аппарата. Установка допускается только в помещениях с контролируемой температурой и отсутствием взрывоопасной среды. Нельзя применять в условиях повышенной запыленности или сырости вне герметичных корпусов.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-2 и российским нормам ГОСТ Р 50030.2. Произведено на заводе КЭAZ, сертифицированном по ISO 9001. Электронный расцепитель имеет функцию самодиагностики и контроля параметров сети. Все материалы соответствуют требованиям RoHS по экологической безопасности.

Преимущества

• Высокая отключающая способность (100 кА) обеспечивает защиту даже в сетях с большим потенциалом короткого замыкания;
• Электронный расцепитель позволяет точно настраивать время и величину срабатывания под конкретную нагрузку - снижает риск ложных отключений;
• Выкатная конструкция значительно ускоряет сервисное обслуживание - ремонт возможен без отключения всей системы;
• Подключение на шину экономит место и повышает надежность контактов по сравнению с болтовыми соединениями;
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в SCADA и другие системы автоматизации.

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкую коммутацию (до 1000 циклов в год);
• Защита IP20 требует обязательной установки во внутренних щитах - нельзя использовать на открытых площадках или в сыром воздухе;
• Рабочий диапазон расцепителя ограничен 1–600 А - для нагрузок выше 600 А потребуется внешний трансформатор тока или другой тип расцепителя;
• Не рекомендован для мобильных установок или условий с сильными вибрациями - требует жестко закрепленной основы;
• Запрещено использование в сетях постоянного тока - работает только на переменном токе до 690 В.

Примеры использования

• Главный ввод в распределительном пункте промышленного предприятия с суммарной нагрузкой около 3 МВт;
• Секционный автомат между двумя источниками питания в системе бесперебойного электроснабжения;
• Щит главного распределительного устройства (ГРЩ) на тепловой электростанции или химическом заводе;
• Центральный выключатель в системе кондиционирования крупного торгового комплекса с несколькими холодильными контурами.

Практические советы

• Перед установкой проверьте соответствие шины по ширине и глубине - опора должна плотно входить в направляющие без люфта;
• Настройку электронного расцепителя выполняйте после окончательной нагрузки сети - используйте программное обеспечение КЭАЗ для точной калибровки;
• Обязательно проведите тестирование работы механизма выкатывания до первого включения - механизм должен двигаться плавно без усилий;
• При использовании нескольких таких аппаратов в одном щите предусмотрите теплоотвод - нагрев при работе на 4000 А значителен;
• Сохраняйте документацию с настройками расцепителей - при замене аналогичного аппарата эти данные позволят воспроизвести режимы без перенастройки.
