Автоматический воздушный выключатель Metasol AS-40E3-40H M2D2D2BX AC6U0 AL | 291107888B Lsis

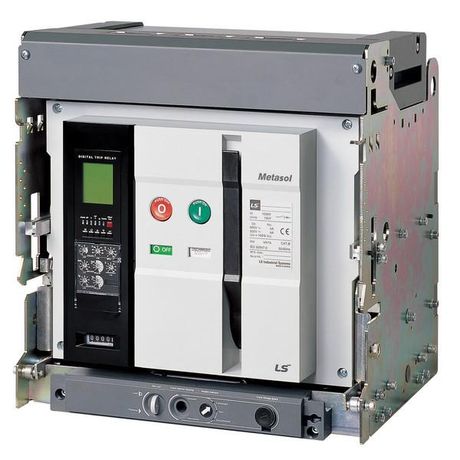

Автоматический воздушный выключатель AS-40E3-40H M2D2D2BX AC6U0 AL от LS Electric предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при токах до 85 кА и работает в системах с напряжением до 690 В. Этот трёхполюсный выключатель с электронным расцепителем и моторным приводом подходит для промышленных объектов, где требуется высокая надёжность и управление из удалённых точек.

Назначение и область применения

AS-40E3-40H M2D2D2BX AC6U0 AL используется для защиты и коммутации силовых цепей в распределительных щитах средней и большой мощности. Применяется в энергообъектах, на производствах, в насосных станциях, на конвейерах и других участках с высокими токами короткого замыкания. Подходит для установки в стационарных ячейках, где необходима возможность дистанционного управления и диагностики состояния сети.

Технические характеристики

• Номинальный ток: 4000 А — позволяет работать с большими нагрузками без перегрева
• Номинальное напряжение: 690 В — совместим с промышленными сетями 660–690 В
• Отключающая способность: 85 кА — способен безопасно отключить самые серьёзные КЗ
• Тип расцепителя: электронный — точная настройка порогов срабатывания, функция логической селективности
• Диапазон настройки защиты от перегрузки: 2000–4000 А — можно адаптировать под конкретную нагрузку
• Магнитный расцепитель: 1,5–15 In — регулируемая чувствительность к КЗ
• Род тока: переменный (AC) и постоянный (DC) — работает в обоих режимах
• Частота: 50/60 Гц — универсальность для любых сетей
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12 мм, не герметичен
• Рабочая температура: от –40 °C до +60 °C — устойчив к экстремальным условиям
• Привод: ручной и моторный — возможность ручного управления и автоматического включения через внешний сигнал
• Дополнительный расцепитель: независимый (AC/DC 220 В) — позволяет отключить выключатель по команде с другого устройства
• Вспомогательные контакты: 5 нормально открытых и 5 нормально закрытых — для передачи сигналов в системы управления
• Указатель расцепления: есть — наглядно показывает причину отключения (перегрузка, КЗ, внешняя команда)
• Функции: регистрация аварий, интерфейс связи, логическая селективность — для интеллектуальных систем учёта и координации защиты

Совместимость и монтаж

AS-40E3-40H M2D2D2BX AC6U0 AL рассчитан на монтаж на монтажную плату — требует фиксации в специализированной рамке или корпусе. Установка возможна только в стационарном исполнении, не подходит для выдвижных или встраиваемых ячеек. Посадочные размеры соответствуют типоразмеру AS-40 серии Metasol, что обеспечивает совместимость с другими устройствами этой линейки. Для подключения необходимо использовать медные шины или кабели сечением, соответствующим 4000 А. Обязательно соблюдать момент затяжки контактных соединений согласно руководству производителя.

Безопасность и стандарты

Выключатель соответствует международным требованиям к оборудованию класса IEC 60947-2. Электронный расцепитель обеспечивает селективную работу, снижая риск массового отключения. Наличие указателя расцепления и регистрации событий повышает безопасность обслуживания. IP20 не предусматривает защиту от воды — запрещено использование во влажных помещениях без дополнительной оболочки.

Преимущества

• Широкий диапазон настройки тока перегрузки — легко адаптируется под различные нагрузки
• Логическая селективность — минимизирует простои, отключая только аварийный участок
• Поддержка моторного привода — удобно для автоматизации и дистанционного управления
• Наличие интерфейса связи — интеграция в SCADA и другие системы контроля
• Единый форм-фактор с другими моделями серии Metasol — упрощает замену и стандартизацию оборудования
• Высокая отключающая способность (85 кА) — гарантирует безопасность даже при крупных КЗ

Ограничения применения

• Не предназначен для мобильных или выдвижных конструкций — только стационарная установка
• IP20 не допускает эксплуатацию в условиях повышенной влажности, пыли или агрессивной среды без дополнительной защиты
• Требуется внешнее питание 220 В для работы независимого расцепителя и моторного привода
• Не рекомендован для частых операций включения/отключения — предназначен для редких коммутаций
• Электронный расцепитель требует стабильного питания и защиты от помех — нужна качественная система заземления

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха
• Защита главного силового трансформатора 10/0,4 кВ
• Коммутирующее устройство на конвейерной линии с высокими пусковыми токами
• Центральный выключатель в системе бесперебойного питания (UPS) средней мощности
• Управляемый элемент в автоматизированных системах управления технологическими процессами (АСУ ТП)

Практические советы

• При выборе проверьте соответствие посадочных размеров вашей ячейки — серия Metasol имеет унифицированный форм-фактор, но требует точного монтажа
• Настройку тока перегрузки выполняйте после замеров реальной нагрузки — не доверяйте максимальному значению 4000 А без необходимости
• Обеспечьте стабильное питание 220 В для независимого расцепителя — потеря питания может сделать его нефункциональным
• Используйте вспомогательные контакты для интеграции в PLC — они дают сигналы “включен”, “выключен” и “пружина заведена”
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев — особенно при частых срабатываниях
• Для систем с несколькими выключателями настройте селективность — это предотвратит отключение всей линии при одном КЗ
