Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 D MR7.0 BH C2200 M2 P01 S1 03 КЭАЗ 334095

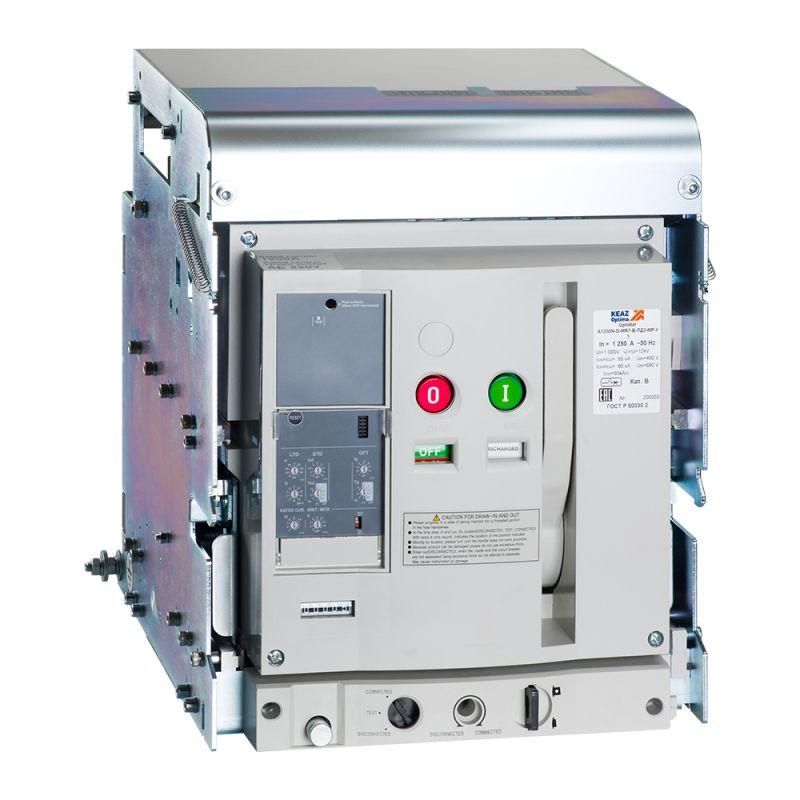

Автоматический выключатель воздушный OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 от КЭАЗ предназначен для защиты и коммутации мощных электрических сетей до 4000 А в системах с напряжением до 690 В. Этот аппарат используется в качестве вводного или секционного устройства в крупных распределительных щитах, где важна надежность и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 применяется в промышленных объектах для защиты основных линий питания: главных вводов, секционных переключений и крупных потребителей. Подходит для энергообъектов, металлургических производств, химических заводов, водоочистных сооружений и других мест, где требуется управление токами выше 1000 А.

Технические характеристики

• Номинальный ток: 4000 А - позволяет работать с мощными нагрузками без перегрева.
• Номинальное напряжение: 690 В - рассчитан на использование в трехфазных сетях среднего класса напряжения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при аварийных коротких замыканиях.
• Тип расцепителя: электронный - обеспечивает точную настройку времени и порогов срабатывания по току, времени и току утечки.
• Вид привода: двигательный - позволяет удалённо управлять включением и отключением через внешние команды.
• Конструкция: выдвижное/выкатное устройство - аппарат можно извлекать из корпуса для обслуживания без демонтажа проводов.
• Подключение силовой цепи: на шину - исключает необходимость подключения кабеля напрямую, повышает скорость сборки и снижает риск ошибок.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищена от воды и пыли - требует установки внутри закрытых щитов.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/отключен) в системы управления и контроля.
• Монтаж: на монтажную плату - предполагает жесткое крепление к раме или стенке щита, не является встраиваемым в стену.
• Управление: кнопка нажимная - базовое ручное управление, дополняется внешними командами через привод.

Совместимость и монтаж

Автоматический выключатель OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 совместим с шинными системами стандарта IEC 61439. Для монтажа требуется прочная металлическая рама или плита с достаточной жесткостью - вес аппарата значителен. Установка возможна только в закрытых распределительных щитах с доступом для выкатывания. Подключение к шине требует наличия подходящих контактных планок и зажимов, соответствующих габаритам выводов. Моторный привод (опционально) подключается отдельным кабелем к контроллеру или PLC.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет многоступенчатую защиту: тепловую, магнитную и электронную. Электронный расцепитель позволяет задавать времятоковые характеристики, что снижает вероятность ложных срабатываний. Все компоненты проходят тестирование на долговечность и термическую стойкость.

Преимущества

• Высокая отключающая способность (100 кА) делает аппарат надежным даже в условиях слабых сетевых сопротивлений.
• Выкатная конструкция позволяет менять расцепители или выполнять диагностику без отключения всей сети.
• Шинное подключение ускоряет монтаж и минимизирует количество соединений, снижая риск нагрева.
• Электронный расцепитель даёт гибкость настройки - можно адаптировать защиту под конкретную нагрузку.
• 6 вспомогательных контактов обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.

Ограничения применения

• Не предназначен для частых операций включения/отключения - рекомендовано не более 1–2 раз в день при нормальной эксплуатации.
• IP20 не допускает установку вне герметичных щитов - запрещено применение во влажных, пыльных или открытых помещениях.
• Требуется значительное свободное пространство вокруг аппарата для выкатывания и обслуживания - минимальный зазор 800 мм спереди.
• Работает только в трёхфазных сетях - не подходит для однофазных или постоянного тока.
• Не имеет встроенной защиты от перенапряжений - необходимо использовать дополнительные ограничители.

Примеры использования

• Главный ввод в распределительном пункте (РП) завода с суммарной нагрузкой 2,5 МВт.
• Секционный автомат между двумя источниками питания в системе резервирования.
• Защита центрального преобразователя частоты на насосной станции.
• Коммуникационный пункт в трубопроводной системе с большим количеством электроприводов.

Практические советы

• Перед монтажом проверьте соответствие шины и контактов - неправильный размер вызывает перегрев.
• Настройку электронного расцепителя выполняйте после полной сборки сети - используйте программатор КЭАЗ или специализированное ПО.
• При использовании моторного привода убедитесь, что кабель управления защищен от помех - экранируйте его и прокладывайте отдельно от силовых линий.
• Регулярно осматривайте направляющие механизмы выкатного устройства - смазывайте их каждые 6 месяцев при активной эксплуатации.
• Запасные части (расцепители, контакты) заказывайте по полному артикулу - OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 - другие модификации не взаимозаменяемы.
