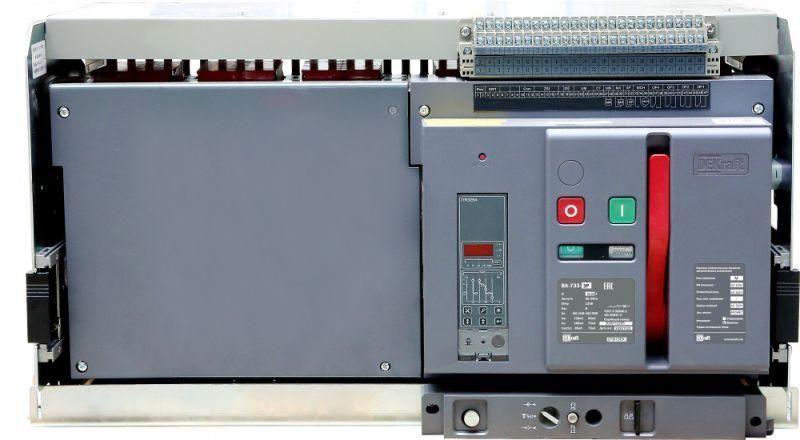

Выключатель автоматический воздушный 3P 4000А 120кА выкатной, расцепитель М ВА-733 | 27060DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель М ВА-733 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Благодаря выкатной конструкции и встроенному моторному приводу, он удобен для обслуживания и автоматизации в крупных распределительных щитах.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель М ВА-733 используется для коммутации и защиты высокомощных нагрузок в промышленных объектах. Подходит для установки в главных распределительных пунктах, на входе в трансформаторные подстанции, у потребителей с большими токами - например, на заводах, в энергоцентрах, на конвейерах, в системах освещения больших площадей.

Технические характеристики

• Номинальный ток: 4000 А - позволяет работать с тяжелыми нагрузками без ложных срабатываний
• Количество полюсов: 3 - защищает три фазы сети одновременно
• Номинальная отключающая способность: 120 кА - обеспечивает безопасное отключение даже при самых серьезных КЗ
• Номинальное напряжение: 690 В - рассчитан на работу в сетях среднего класса напряжения
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики
• Защита от замыканий на землю: да - предотвращает опасные утечки тока через корпус
• Настройка защиты от перегрузки: от 1600 А - можно адаптировать под конкретную нагрузку
• Регулировка защиты от КЗ: до 8000 А - гибкая настройка чувствительности к аварийным токам
• Степень защиты IP40 - защита от доступа проволокой и частиц больше 1 мм; не предназначена для работы во влажной среде
• Подключение силовой цепи: на шину - быстрое и надежное соединение без болтовых клемм
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния, удаленного контроля и интерфейса с АСУ
• Привод: электрический с встроенным мотором - управление дистанционно, без ручного воздействия
• Способ монтажа: монтажная плата - закрепляется в специальной раме внутри ячейки, не требует жесткой фиксации на стене
• Тип элемента управления: кнопка нажимная - ручное включение/выключение на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 4000А 120кА расцепитель М ВА-733 устанавливается в выкатные камеры типового исполнения. Конструкция предусматривает заднее горизонтальное подключение к шинам - важно проверить соответствие шага и расположения шин в вашей ячейке. Выкатная система позволяет извлекать аппарат без демонтажа проводов - достаточно отвести корзину назад. Для правильной работы требуется наличие питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Установка возможна только в закрытые металлические щитовые помещения с контролируемой температурой и отсутствием запыления выше уровня IP40.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает многократную точность срабатывания, снижает риск возгорания при перегрузках. Защита от замыканий на землю повышает безопасность обслуживающего персонала. Все функции управления реализованы с двойной изоляцией и механической блокировкой против случайного включения.

Преимущества

• Выкатная конструкция - минимизация простоев при техобслуживании и замене
• Встроенные моторный привод и электромагнит - позволяют полностью отказаться от ручного управления
• Электронный расцепитель - более точная и программируемая защита по сравнению с тепловыми аналогами
• Четыре вспомогательных контакта - легко интегрируются в системы SCADA и АСУ ТП
• Шинное подключение - исключает плохой контакт, увеличивает срок службы
• Функция сигнализации положения в корзине - предотвращает попытки операций при выдвинутом аппарате

Ограничения применения

• Не внешних установок - степень защиты IP40 не защищает от воды и пыли
• Требуется постоянное питание 230 В AC для всех вспомогательных цепей - при отключении электроэнергии невозможно выполнить дистанционное включение
• Не рекомендован для частых циклов включения/отключения - оптимально для основных защитных устройств, а не для технологических переключений
• Габариты и масса велики - необходима прочная монтажная платформа и достаточное пространство вокруг для обслуживания
• Не совместим с обычными DIN-рейками - требует специализированной ячейки с выкатной конструкцией

Примеры использования

• Главный ввод в заводской распределительный пункт с нагрузкой свыше 2 МВт
• Щитовая на подстанции 6(10)/0,4 кВ - защита секций после трансформаторов
• Цепи питания насосных станций, вентиляторов, печей
• Объекты с повышенными требованиями к бесперебойности - медицинские учреждения, серверные комнаты

Практические советы

• Перед установкой обязательно проверьте соответствие шины вашего щита - глубина, шаг и форма должны точно подходить под заднее подключение ВА-733
• Для долгой жизни расцепителя соблюдайте режим нагрева - не допускайте длительной работы близко к максимальному току
• Проверяйте состояние вспомогательных контактов каждые 6–12 месяцев - окисление может нарушить связь с АСУ
• При использовании в условиях колебаний напряжения - используйте стабилизатор для цепей управления 230 В
• При замене - всегда отключите питание и убедитесь, что корзина находится в крайнем отведенном положении
• Сохраняйте документацию с настройками расцепителя - все параметры хранятся в памяти, но потеря питания может сбросить их
