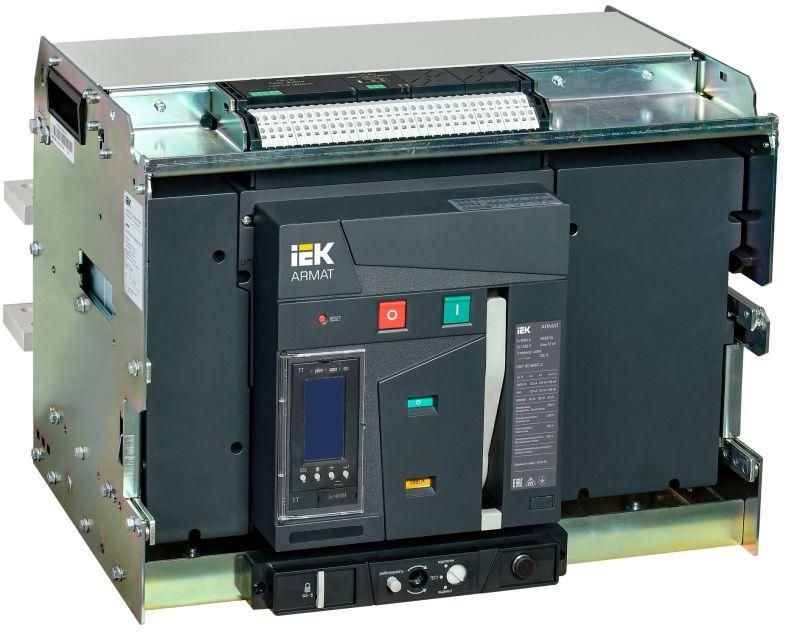

Выключатель автоматический воздушный 3п G 4000А 125кА TT выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VG-125-4000A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 3P G 125кА 4000А расцепитель TT с комплектом аксессуаров 220В катушка включения катушка отключения - это надёжное устройство для защиты и управления мощными электрическими цепями. Произведённый компанией IEK в серии ARMAT, он предназначен для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и возможность удалённого управления.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P G 125кА 4000А расцепитель TT с комплектом аксессуаров 220В катушка включения катушка отключения используется для защиты электрических сетей от перегрузок и коротких замыканий. Он обеспечивает безопасное отключение участков сети при аварийных ситуациях и позволяет выполнять частые оперативные включения и отключения нагрузки. Применяется в крупных промышленных объектах: на подстанциях, в цехах с мощными двигателями, на конвейерах, в системах бесперебойного питания, а также в зданиях с высокой плотностью потребления энергии - торговых комплексах, больницах, метрополитенах.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 690 В согласно серии ARMAT)
• Номинальный ток: 4000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 125 кА - способен гасить самые серьёзные КЗ в высокомощных системах
• Исполнение: выдвижное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Тип расцепителя: электронный TT - точная настройка порогов срабатывания, защита по времени и току
• Диапазон настройки защиты от перегрузки: 1600–4000 А - можно адаптировать под конкретную нагрузку
• Диапазон срабатывания при КЗ без задержки: 4000–80000 А - быстрое отключение при экстремальных токах
• Защита по минимальному напряжению: да - предотвращает работу оборудования при просадке напряжения
• Моторный привод: встроенный - обеспечивает дистанционное управление без внешних механизмов
• Катушки: включения и отключения - работают от 220 В переменного тока
• Подключение силовых цепей: болтовое - надёжное и долговечное соединение
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/выключен) и подключения к системам АСУ ТП
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 3P G 125кА 4000А расцепитель TT с комплектом аксессуаров 220В катушка включения катушка отключения устанавливается на специальные монтажные направляющие (каретки) внутри шкафа. Выдвижное исполнение требует наличия в шкафу свободного места для перемещения аппарата на 20–30 см вперёд. Подключение силовых кабелей выполняется через болты - необходимо соблюдать момент затяжки, указанный в руководстве. Для работы катушек включения и отключения требуется источник 220 В~. Вспомогательные контакты подключаются к контроллерам, сигнализациям или системам сбора данных. Устройство совместимо с другими аппаратами серии ARMAT и соответствует требованиям ГОСТ Р 50030.2.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P G 125кА 4000А расцепитель TT с комплектом аксессуаров 220В катушка включения катушка отключения сертифицирован по ГОСТ Р 50030.2, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита по минимальному напряжению исключает запуск оборудования при недостаточном питании, снижая риск повреждения двигателей и других чувствительных устройств.

Преимущества

• Высокая отключающая способность (125 кА) - подходит для сложных сетей с большими токами КЗ
• Встроенная катушка включения и отключения - не требует внешнего привода, экономит место
• Электронный расцепитель TT - точная настройка, диагностика, возможность интеграции в системы управления
• Выдвижная конструкция - обслуживание и замена без отключения всей системы
• Шесть вспомогательных контактов - удобно для автоматизации и контроля состояния
• Длинная гарантия (5 лет) - подтверждает качество сборки и материалов

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты шкафа
• Работает только при наличии 220 В~ для катушек - не подходит для систем с постоянным током или другим напряжением управления
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не оснащена коммуникационным модулем
• Требует профессионального монтажа - неправильная установка на каретку или неверный момент затяжки болтов может вызвать нагрев и отказ

Примеры использования

• Главный входной автомат в распределительном пункте цеха с несколькими трансформаторами
• Защита главного питания конвейерной линии с двигателями суммарной мощностью более 1 МВт
• Отключение секций в системе бесперебойного питания при тестировании или ремонте
• Контроль и отключение группы сварочных аппаратов при превышении допустимой нагрузки

Практические советы

• Перед установкой проверьте посадочные размеры каретки - они должны точно соответствовать модели IEK ARMAT
• При настройке расцепителя начинайте с нижней границы (1600 А) и постепенно увеличивайте до нужного значения - так проще найти оптимальный режим
• Обязательно используйте все 6 вспомогательных контактов для передачи сигналов в SCADA - это повысит уровень автоматизации
• Не забудьте подключить катушки отключения и включения к надёжному источнику 220 В~ - скачки напряжения могут вывести их из строя
• При плановом обслуживании всегда отключайте питание управления и силовые цепи - даже при вытянутом положении есть опасность напряжения на контактных группах
