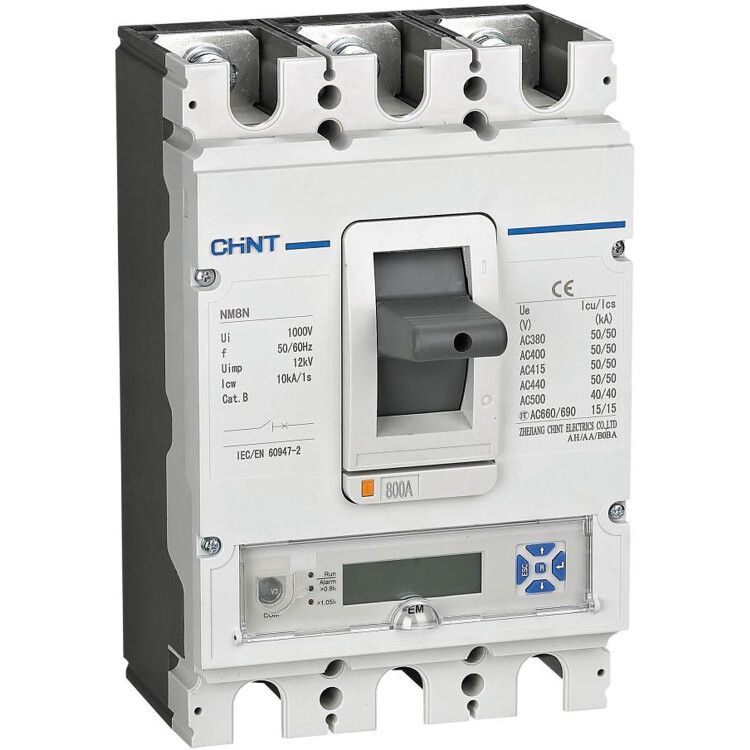

Выключатель автоматический NM8N-400S EM 3P 400А 50кА с электр. расцепителем, LCD (R) | 269453 CHINT

Автоматический выключатель NM8N-400S EM от CHINT - трёхполюсный аппарат в литом корпусе с электрическим расцепителем и LCD-дисплеем, рассчитанный на работу в сетях до 690 В переменного тока. Предназначен для защиты мощных распределительных систем, двигателей и оборудования от перегрузок, коротких замыканий и просадок напряжения. Артикул 269453 соответствует модели с номинальным током 400 А и отключающей способностью 50 кА.

Назначение и область применения

Выключатель NM8N-400S EM используется для коммутации и защиты электрических цепей в промышленных распределительных щитах. Подходит для защиты силового оборудования: крупных двигателей, конвейеров, компрессоров, сварочных установок и других нагрузок с высокими пусковыми токами. Применяется в энергообъектах, заводских линиях, объектах ЖКХ и инфраструктуре, где требуется надёжная защита при частых или редких пусках.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50/60 Гц), до 1000 В постоянного тока
• Номинальный ток: 400 А
• Количество полюсов: 3
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток КЗ в сложных условиях сети
• Диапазон настройки защиты от перегрузки: 160–400 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 600–4800 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты: IP40 - защищён от доступа проводящих предметов диаметром более 1 мм, но не герметичен; не предназначен для уличной или влажной среды
• Тип корпуса: литой, прочный, с возможностью монтажа в любом положении
• Расцепитель: электрический с LCD-индикацией - показывает состояние системы, параметры срабатывания и аварийные события

Совместимость и монтаж

Выключатель NM8N-400S EM совместим со штангами и направляющими DIN-рейки стандарта EN 60715. Монтируется вертикально, горизонтально или с нижним подключением силовых кабелей - что удобно при организации двусторонней подводки питания. Электрический расцепитель требует внешнего источника питания (обычно 220 В или 24 В переменного/постоянного тока); проверьте наличие и соответствие напряжения управления перед установкой. Для подключения используйте кабели сечением, соответствующим току 400 А - рекомендовано минимум 120–150 мм2 медных жил.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Наличие электронного расцепителя обеспечивает точное срабатывание и исключает случайные отключения из-за механических колебаний. Индикатор LCD информирует о причинах отключения - это снижает время диагностики и повышает безопасность обслуживания.

Преимущества

• Электронный расцепитель с LCD - даёт детализированную информацию о работе системы, в отличие от классических тепловых и магнитных расцепителей
• Широкий диапазон настроек защиты - позволяет использовать один тип аппарата для различных нагрузок, от двигателей до освещения
• Гибкий монтаж - возможность подключения снизу экономит место в щите и упрощает организацию кабельных трасс
• Высокая отключающая способность (50 кА) - обеспечивает надёжность даже в зонах с высокой короткозамкнутой мощностью
• Литой корпус - повышенная механическая прочность и долговечность при вибрациях и ударных нагрузках

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или агрессивных средах - степень защиты IP40 не обеспечивает герметичность
• Требуется внешнее питание для электрического расцепителя - без него функции защиты и индикации не работают
• Не подходит для частых операций включения/выключения - не является контактором; рассчитан на редкие коммутации в нормальных режимах
• Максимальный рабочий ток 400 А - нельзя применять для нагрузок выше этого значения, даже при настройке на минимальный порог

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью до 250 кВт
• Щит распределения на насосной станции с пуском больших насосов
• Центральный автомат в распределительном пункте торгового комплекса
• Узел защиты преобразователя частоты с высоким пусковым током

Практические советы

• Перед установкой проверьте, чтобы напряжение питания расцепителя совпадало с вашей системой управления (например, 24 В DC или 220 В AC)
• При подключении кабелей снизу убедитесь, что есть свободное пространство для вывода и фиксации - не забудьте про радиус изгиба
• Настройку токов защиты выполняйте после запуска оборудования - начните с середины диапазона, затем скорректируйте по фактическим токам нагрузки
• LCD-экран показывает последнюю причину отключения - сохраняйте журнал событий для анализа отказов
• Для длительной эксплуатации в помещениях с температурными перепадами - контролируйте уровень влаги внутри щита, так как IP40 не предохраняет от конденсата
