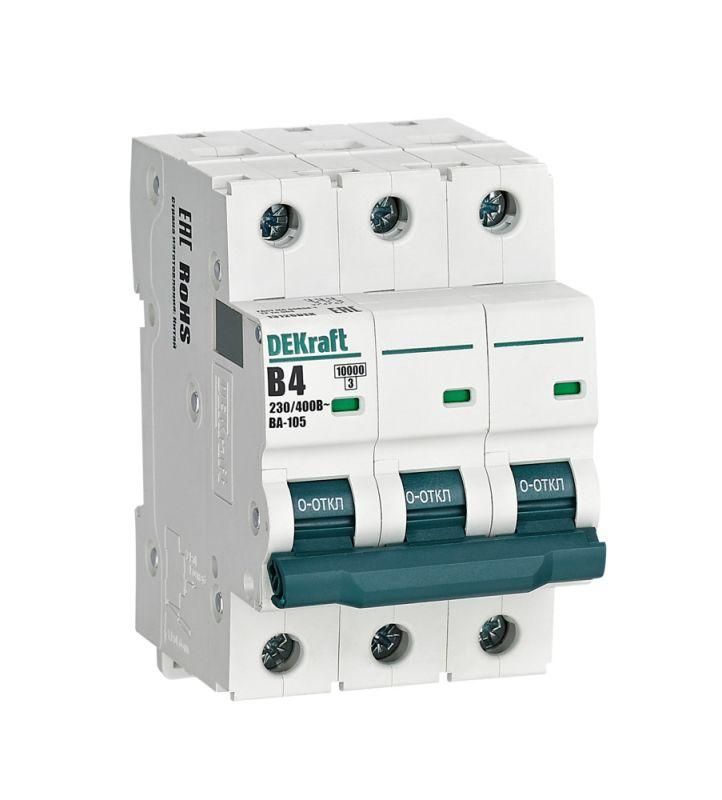

Выключатель автоматический модульный 3п B 4А 10кА ВА-105 DEKraft 13126DEK APC

Автоматический выключатель ВА-105 от DEKRAFT - трёхполюсное устройство на 4 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

ВА-105 используется для защиты электрических цепей переменного тока в распределительных щитах. Применяется в бытовых, офисных и промышленных системах: для защиты групп освещения, розеточных контуров, маломощного оборудования, насосов, вентиляторов и других нагрузок до 4 А. Характеристика B делает его подходящим для цепей с умеренным пусковым током - например, для ламп накаливания, нагревательных элементов и небольших двигателей.

Технические характеристики

• Тип: автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 4 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 In
• Частота: 50–60 Гц
• Модульная ширина: 3 модуля (54 мм)
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Способ монтажа: на DIN-рейку (35 мм)
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

ВА-105 полностью совместим с сериями корпусов DEKRAFT и Systeme Electric. Устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 54 мм (3 модуля), что позволяет разместить несколько аппаратов в одном щите. Монтаж выполняется фиксацией защелки на рейке - без инструментов. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны аппарата.

Особенности конструкции

Корпус выполнен с использованием 6 монолитных заклёпок - это увеличивает механическую жесткость и долговечность. Боковые каналы охлаждения обеспечивают лучший теплоотвод, снижая риск перегрева при длительной работе в условиях повышенной температуры. Механизм мгновенной коммутации обеспечивает надёжное и быстрое отключение даже при слабом контакте.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с возможными большими токами КЗ
• Улучшенная теплостойкость благодаря боковым каналам охлаждения
• Жёсткий корпус из-за монолитных заклёпок - меньше вероятность деформации
• Поддержка дополнительных аксессуаров - расширяемость функционала
• Полная совместимость с популярными сериями корпусов - удобство сборки щитов

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C без принудительного охлаждения
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылевой нагрузкой
• Характеристика B не подходит для мощных двигателей с высоким пусковым током - лучше выбрать C или D
• Дополнительные аксессуары можно устанавливать только слева - планируйте расположение в щите заранее

Примеры использования

• Защита группы розеток в офисном помещении
• Распределение питания на три однофазные линии (например, освещение, HVAC, контроль)
• Щит управления небольшого станка с тремя двигателями до 4 А каждый
• Распределительный щит многоквартирного дома для защиты этажных линий

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 4 А на один полюс
• Избегайте плотного соседства с другими аппаратами без зазора - нужен воздушный зазор для охлаждения
• При использовании с аксессуарами убедитесь, что они совместимы именно с ВА-105 и установлены слева
• Для цепей с частыми пусками (электродвигатели) рассмотрите вариант с характеристикой C вместо B
• Проверяйте целостность корпуса перед монтажом - трещины или деформации недопустимы
