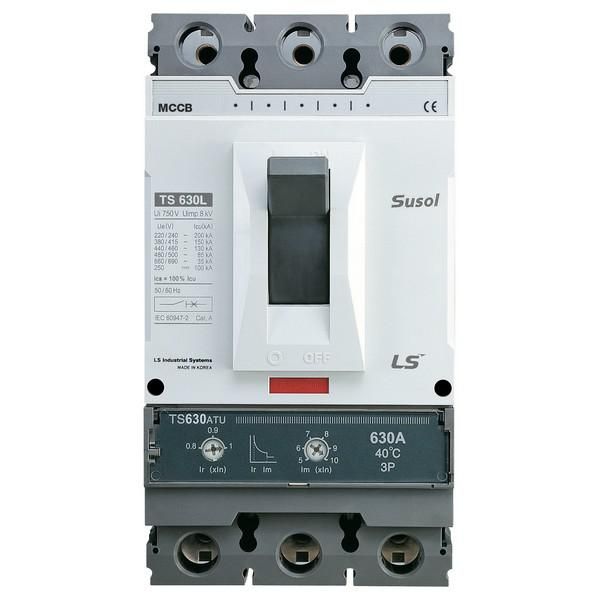

Автоматический выключатель TS630N (65kA) FMU 500A 3P3T | 0108001900 Lsis

Автоматический выключатель TS630N (65kA) FMU 500A 3P3T от LS Electric предназначен для защиты распределительных сетей от перегрузок и коротких замыканий. Устройство рассчитано на работу в цепях с напряжением до 690 В, имеет три полюса и номинальный ток 500 А. Благодаря прочному литому корпусу и высокой отключающей способности 65 кА, выключатель TS630N надежно работает в условиях повышенных токов аварийного режима.

Назначение и область применения

TS630N (65kA) FMU 500A 3P3T используется для защиты силовых цепей в распределительных щитах промышленных объектов. Применяется в системах с переменным током частотой 50 Гц, а также при наличии постоянного тока. Подходит для защиты оборудования, требующего высокой надежности: трансформаторов, двигателей, шинопроводов, распределительных пунктов. Выключатель обеспечивает не только защиту, но и возможность ручного включения и отключения - это важно при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 500 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC/DC
• Отключающая способность: 65 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Диапазон настройки тепловой защиты: 400–500 А
• Уставка магнитного расцепителя: 10 × In (т.е. 5000 А)
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Категория применения: A - для защиты кабельных линий и оборудования, где требуется быстрое отключение при КЗ
• Рабочая температура: от –40 C до +40 C
• Привод: ручной
• Способ монтажа: на монтажную плату (фиксация болтами)
• Конструкция: стационарная - не съемная, не устанавливается в выдвижной блок
• Индикация: есть визуальный указатель расцепления (красный флажок)
• Защита по минимальному напряжению: да - отключает при снижении напряжения ниже порогового значения

Совместимость и монтаж

TS630N (65kA) FMU 500A 3P3T монтируется на специализированную монтажную плату с фиксацией через отверстия для болтов. Для установки необходима подготовленная панель из металла или композита с соответствующими отверстиями. Нельзя использовать в качестве встраиваемого модуля в ячейках с выдвижными механизмами - устройство стационарное. Соединение проводов осуществляется снизу или сверху - зажимы рассчитаны на медные жилы сечением до 120 мм2. Обязательно соблюдайте момент затяжки контактов согласно документации LS Electric - перетяжка повредит контактную группу.

Безопасность и стандарты

Выключатель TS630N соответствует требованиям международных стандартов IEC 60947-2. Сертифицирован для работы в промышленных средах. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания - это важный элемент безопасности при работе с технологическими линиями. Индикатор расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - без дополнительного тестирования.

Преимущества

• Высокая отключающая способность 65 кА - подходит для мощных распределительных систем с большими токами КЗ
• Регулируемый тепловой расцепитель - можно точно настроить защиту под конкретную нагрузку (400–500 А)
• Поддержка переменного и постоянного тока - универсальное решение для сложных систем
• Работа при низких температурах (до –40 C) - допускает применение в холодных регионах и на открытых площадках
• Наличие защиты по минимальному напряжению - исключает опасные запуски при проседании сети

Ограничения применения

• Не предназначен для частых операций включения/выключения - только для нечастого управления
• Степень защиты IP30 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Только стационарная установка - не совместим с выдвижными рамками и ячейками
• Нет функции дистанционного управления - управление только ручное
• Не рекомендован для защиты чувствительной электроники - категория A ориентирована на кабели и двигатели, а не на электронные устройства

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита главного шинопровода на заводе с мощными насосами и конвейерами
• Щитовая защита трансформаторной подстанции 690 В
• Линии питания крупных электродвигателей (более 200 кВт)

Практические советы

• При выборе убедитесь, что расчетный ток КЗ в точке установки не превышает 65 кА - иначе выключатель не справится
• Настройка теплового расцепителя должна быть немного выше максимального рабочего тока нагрузки, но не выше 500 А
• Проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами TS630N
• После монтажа проверьте механическую фиксацию и плотность соединений - плохой контакт вызывает нагрев даже при номинальном токе
• Если система работает в условиях колебаний напряжения, защита по минимуму напряжения особенно ценна - она предотвратит аварийные запуски
