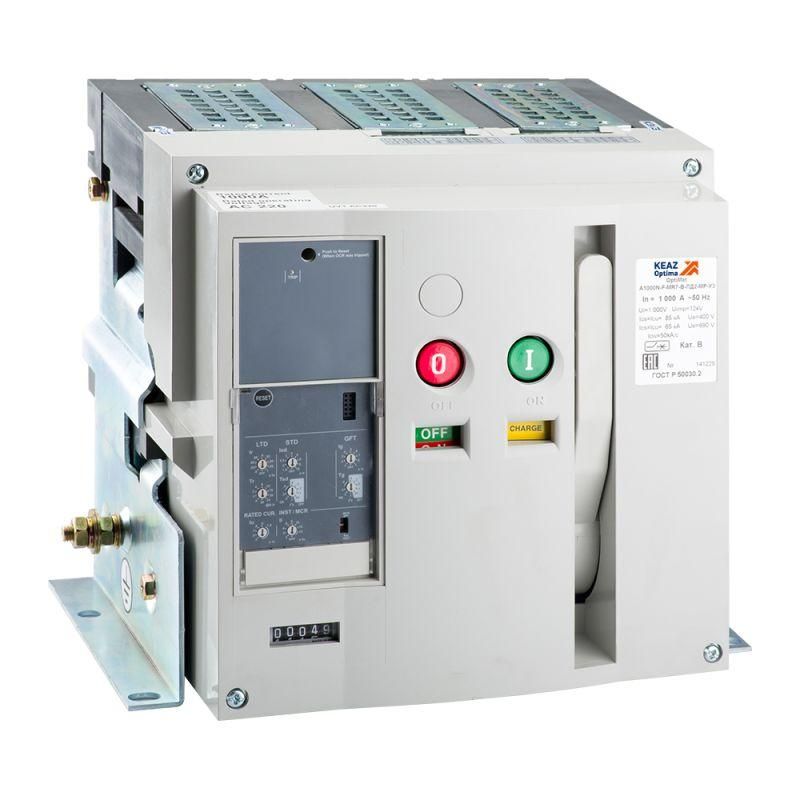

Выключатель автоматический 3п 800А OptiMat A 800 S2 3P 65 F MR7.0 B C2200 M2 P00 S1 03 КЭАЗ 310252

Автоматический выключатель воздушный OptiMat A-800-S2-3P-65-F-MR7.0-B-C2200-M2-P00-S1-03 от КэАЗ предназначен для защиты мощных электрических сетей до 690 В переменного тока. Этот аппарат обеспечивает надёжную отсечку аварийных токов до 85 кА и применяется в промышленных распределительных щитах. Модель из серии OptiMat A сочетает высокую коммутационную способность, электронный расцепитель и возможность удалённого управления через двигательный привод.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-800-S2-3P-65-F-MR7.0-B-C2200-M2-P00-S1-03 используется для защиты и коммутации трёхфазных цепей с токами до 800 А. Применяется в крупных промышленных объектах: на подстанциях, в распределительных пунктах, у входа в цеховые сети, на питании двигателей, компрессоров, насосов и других нагрузок свыше 100 кВт. Подходит для систем с частыми пусками и колебаниями нагрузки благодаря точному электронному расцепителю.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА (при 415 В)
• Тип расцепителя: электронный, с регулируемой защитой от перегрузки (диапазон 320–800 А)
• Вид привода: двигателяный (возможно подключение моторного привода)
• Степень защиты IP20: защищён от доступа пальцев, но не герметичен
• Способ монтажа: на монтажную плату (фиксированная установка)
• Подключение силовых проводов: болтовое
• Управление: кнопка нажимная (ручной ввод/отвод)
• Вспомогательные контакты: 6 шт. (для сигнализации состояния, дистанционного управления)

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-800-S2-3P-65-F-MR7.0-B-C2200-M2-P00-S1-03 устанавливается исключительно на жестко закреплённую металлическую монтажную плиту. Конструкция предусматривает фиксацию в корпусе щита без возможности выдвижения. Для подключения используйте медные кабели с площадью сечения, соответствующей току 800 А - рекомендовано минимум 2×150 мм2. Болтовые зажимы требуют момента затяжки согласно документации КэАЗ. Установка возможна только вертикально - горизонтальное положение запрещено. Моторный привод (опционально) подключается к специальному разъёму на боковой стенке аппарата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и международным нормам для воздушных выключателей. Электронный расцепитель имеет класс точности B, что гарантирует селективность при координации с нижестоящими защитными устройствами. Наличие 6 вспомогательных контактов позволяет реализовать системы контроля и блокировки в соответствии с правилами безопасности промышленных предприятий.

Преимущества

• Высокая отключающая способность - 85 кА - обеспечивает безопасность даже при серьёзных КЗ в энергоёмких системах
• Широкий диапазон настройки защиты от перегрузки (320–800 А) даёт гибкость адаптации под различные типы нагрузок
• Электронный расцепитель позволяет задавать времятоковые характеристики, отличные от обычных тепловых
• Работа с моторным приводом снижает необходимость ручного обслуживания и повышает удобство дистанционного управления
• Фиксированная конструкция исключает случайное отключение и увеличивает срок службы контактной группы

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды
• Недопустимо применение в постоянных условиях температур ниже –25 C или выше +60 C
• Не совместим с модульными DIN-рейками - требуется полноценный щит с монтажной платой
• Отсутствие встроенной механической блокировки - внешние замки должны устанавливаться дополнительно при необходимости
• Не поддерживает функции измерения энергии или протоколы связи (Modbus, Profibus); для этого нужны дополнительные модули

Примеры использования

• Главный ввод в цеховом распределительном щите с нагрузкой более 500 кВт
• Защита главного питания станков ЧПУ с импульсными нагрузками
• Щитовая защита конвейерной линии с несколькими большими двигателями
• Центральный выключатель в системе бесперебойного питания (UPS) средней и большой мощности

Практические советы

• Перед первым включением проверьте соответствие настройки расцепителя реальной нагрузке - особенно важно при работе рядом с границей диапазона (например, 320 А или 800 А)
• Обязательно используйте изолирующие средства при работах с болтовыми зажимами - токи до 800 А опасны даже после отключения
• При использовании моторного привода убедитесь, что источник питания (24 В DC / 230 В AC) соответствует заявленным параметрам в руководстве
• Регулярно осматривайте контакты и зажимы - при длительной работе на максимальном токе возможно нагревание; контролируйте температуру термочувствительной краской или инфракрасным термометром
• Заказывайте запасные вспомогательные контакты заранее - они имеют ограниченный срок службы и не всегда есть в наличии
