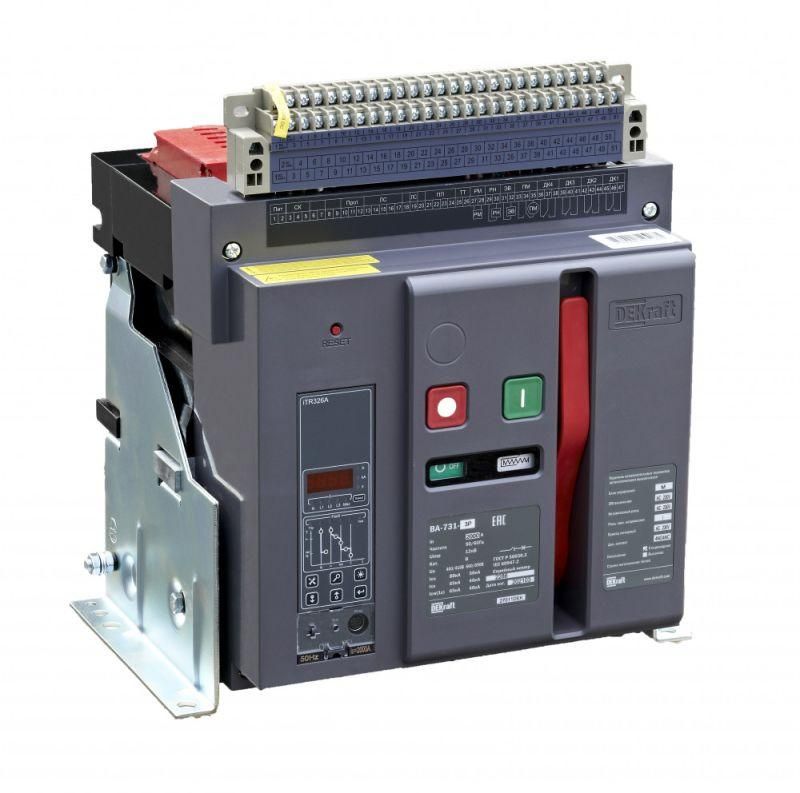

Выключатель автоматический воздушный 4P 800А 80кА стационарный, расцепитель М ВА-731 | 27093DEK DEKraft APC

Автоматический выключатель воздушный стационарный 4P 800А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей до 690 В от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надежная автоматизация.

Назначение и область применения

Автоматический выключатель воздушный стационарный 4P 800А 80кА расцепитель М ВА-731 используется для коммутации и защиты силовых цепей в промышленных электроустановках. Подходит для защиты трансформаторов, главных вводов, крупных двигателей и распределительных шин. Применяется в энергоемких производствах: металлургии, химической промышленности, водоканалах, на заводах с конвейерными линиями.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 4
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью точной настройки
• Защита от замыканий на землю: встроенная, с регулируемой чувствительностью
• Регулировка защиты от перегрузки: от 320 А до 800 А
• Уставка мгновенного срабатывания при КЗ: до 1600 А
• Напряжение питания расцепителей и привода: 230 В переменного тока
• Степень защиты IP40: защищает от предметов более 1 мм, но не от воды
• Количество вспомогательных контактов: 4 (два для состояния “вкл”, два для “откл” + один сигнальный)
• Тип подключения: задние горизонтальные шины (busbar connection)
• Способ монтажа: фиксация на монтажную плату
• Привод: встроенный электрический моторный привод
• Управление: кнопка нажимная на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный стационарный 4P 800А 80кА расцепитель М ВА-731 устанавливается исключительно на монтажную плату с жесткими креплениями. Подключение силовых проводников осуществляется через задние горизонтальные шины - требует предварительной подготовки шинной системы. Для работы необходим источник 230 В переменного тока для питания моторного привода, электромагнита включения и независимого расцепителя. Не допускается установка в открытых помещениях без защиты от пыли и механических воздействий из-за степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Наличие защиты от замыканий на землю повышает безопасность при поражении током и снижает риск возгорания. Все функции управления и сигнализации работают при наличии внешнего напряжения 230 В - устройство не автономно.

Преимущества

• Высокая отключающая способность (80 кА) позволяет использовать устройство даже в системах с большими токами КЗ
• Электронный расцепитель с широким диапазоном настройки (320–800 А) адаптируется под нагрузку без замены аппарата
• Встроенные моторный привод и независимый расцепитель позволяют удаленно управлять выключателем
• Четыре вспомогательных контакта обеспечивают надежную сигнализацию состояния в системах АСУ ТП
• Функция защиты от замыканий на землю снижает риски при повреждении изоляции
• Шинное подключение ускоряет монтаж и уменьшает количество соединений

Ограничения применения

• Не предназначена для установки в условиях повышенной влажности или на открытом воздухе - степень защиты IP40 не защищает от брызг и пыли в больших количествах
• Требуется постоянное питание 230 В переменного тока для работы всех функций - при отключении электропитания невозможно выполнить дистанционное включение
• Не поддерживает ручное управление при отказе электропитания - только кнопка на панели работает при наличии напряжения
• Не совместим с вертикальным шинным подключением - только горизонтальное заднее подключение
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Щит питания крупного насосного узла на водоочистной станции
• Защита главной шины в цехе с несколькими сварочными аппаратами
• Контрольный выключатель в системе бесперебойного питания с дизель-генератором
• Объекты с высокой плотностью оборудования, где важна селективность и сигналы о состоянии

Практические советы

• Перед монтажом проверьте соответствие шинной системы габаритам и шагу крепления - подключение только на заднюю шину
• Убедитесь, что источник 230 В переменного тока стабилен - скачки напряжения могут вызвать сбои в работе расцепителя
• Настройте ток срабатывания по перегрузке не выше 85% от максимальной рабочей нагрузки цепи
• Проверьте целостность вспомогательных контактов перед запуском - они используются в системах автоматизации
• При использовании в составе комплексной системы безопасности - подключите сигнальный контакт к контроллеру для отслеживания состояния
• Не используйте устройство в качестве обычного рубильника - частые ручные операции снизят срок службы механизма
