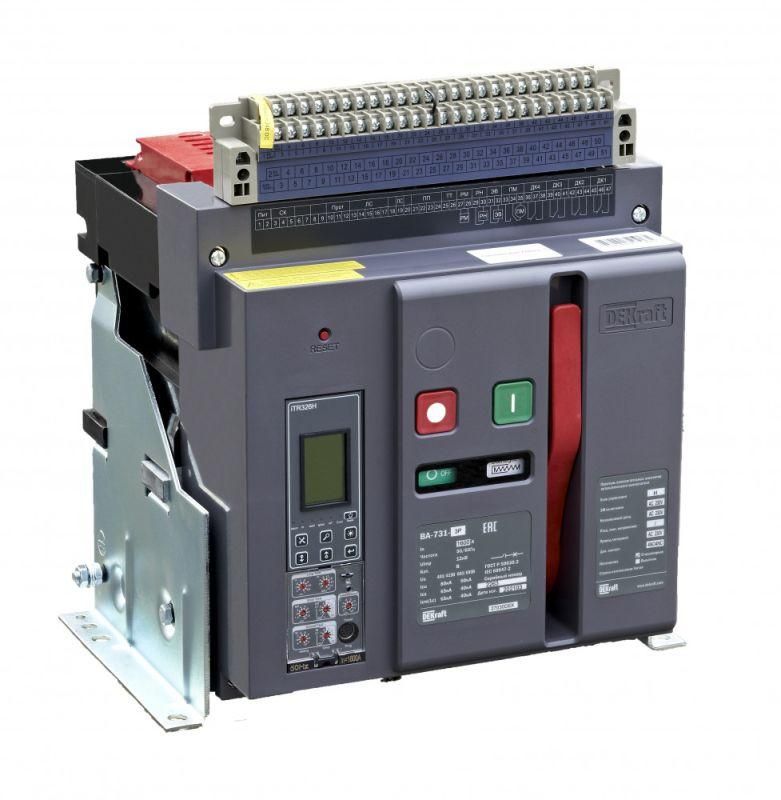

Выключатель автоматический воздушный 4P 800А 80кА стационарный, расцепитель Н ВА-731 | 27113DEK DEKraft APC

Автоматический выключатель воздушный стационарный 4P 800А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и возможность удалённого управления. Артикул 27113dek соответствует модели с электронным расцепителем и встроенным моторным приводом.

Назначение и область применения

Автоматический выключатель воздушный стационарный 4P 800А 80кА расцепитель Н ВА-731 используется для коммутации и защиты силовых цепей переменного тока до 690 В. Подходит для установки в крупных распределительных пунктах, трансформаторных подстанциях, на входе в производственные линии и других местах с высокими токами короткого замыкания. Благодаря электронному расцепителю и встроенному моторному приводу, устройство идеально для систем с диспетчеризацией и автоматическим управлением.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 4 - защита всех фаз и нулевого проводника;
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и диагностировать состояние сети;
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, предотвращает опасность поражения;
• Расцепитель минимального напряжения: да - отключает при снижении напряжения ниже установленного уровня;
• Диапазон настройки защиты от перегрузки: 320–800 А - можно настроить чувствительность к длительной перегрузке;
• Диапазон регулировки быстрого срабатывания при КЗ: 1600 А - порог немедленного отключения при сверхтоке;
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды;
• Количество вспомогательных контактов: 4 - используются для сигналов состояния (вкл/выкл) и внешних цепей управления;
• Тип подключения: на шину - силовые выводы соединяются с медными шинами, а не с кабелями;
• Способ монтажа: монтажная плата - выключатель закрепляется на металлической плате внутри щита;
• Привод: электрический, встроенный моторный привод 230 В переменного тока - обеспечивает дистанционное включение/отключение;
• Управление: кнопка нажимная - ручное управление доступно через переднюю панель.

Совместимость и монтаж

Автоматический выключатель ВА-731 рассчитан на монтаж на специальную монтажную плиту с жестким креплением. Подключение силовых цепей выполняется исключительно через задние горизонтальные шины - кабельное подключение невозможно. Для работы необходима надёжная система шинопроводов с достаточной токовой нагрузкой. Моторный привод и все вспомогательные устройства работают от 230 В переменного тока - необходимо предусмотреть питание для управления. Устройство совместимо с системами SCADA и АСУ ТП благодаря наличию вспомогательных контактов и электронного расцепителя.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает точную селективность и минимизирует риск ложных срабатываний. Защита от замыканий на землю и минимального напряжения повышает безопасность персонала и оборудования. IP40 не требует герметизации корпуса, но запрещает использование во влажных средах без дополнительной защиты.

Преимущества

• Высокая отключающая способность 80 кА - подходит для современных промышленных сетей с большими токами КЗ;
• Электронный расцепитель с настройкой - гибкая адаптация под конкретную нагрузку, в отличие от тепловых аналогов;
• Встроенные функции: моторный привод, независимый расцепитель, сигнальные контакты - всё в одном устройстве, не нужны внешние модули;
• Интеграция в системы автоматизации - данные о состоянии сети передаются в диспетчерскую;
• Разделители полюсов - обеспечивают видимый разрыв цепи для безопасности при обслуживании.

Ограничения применения

• Не предназначена для кабельного подключения - только через шины; если проект предусматривает кабельный ввод, потребуется переходник или изменение схемы;
• IP40 - нельзя использовать в помещениях с повышенной влажностью, пылью или на улице без дополнительного кожуха;
• Требует питания 230 В для моторного привода и управления - без него дистанционное управление невозможно;
• Габариты и вес велики - нужна прочная монтажная плата и свободное место в щите;
• Настройка расцепителя требует знаний - неквалифицированная настройка может привести к ложным отключениям или отказу защиты.

Примеры использования

• Главный ввод в цех с мощностью более 500 кВт;
• Щит питания конвейерной линии с частотными преобразователями;
• Распределительный пункт на заводе с несколькими трансформаторами;
• Объекты с системой энергоэффективности и диспетчерским контролем - например, пищевые производства, металлургические цеха.

Практические советы

• Перед монтажом проверьте соответствие шинопровода номинальному току 800 А и допустимому нагреву;
• Убедитесь, что источник питания 230 В для моторного привода и расцепителей имеет стабильное напряжение и защиту от скачков;
• Настройте пороги расцепителя согласно нагрузкам - начните с рекомендованного диапазона 320–800 А для перегрузки и 1600 А для КЗ;
• Используйте вспомогательные контакты для индикации состояния в пульте управления - это ускоряет поиск аварий;
• При необходимости замены - отключите питание и используйте изолирующие средства, так как устройство работает с высокими токами;
• Не устанавливайте рядом с источниками сильных магнитных полей - это может влиять на работу электронного расцепителя.
