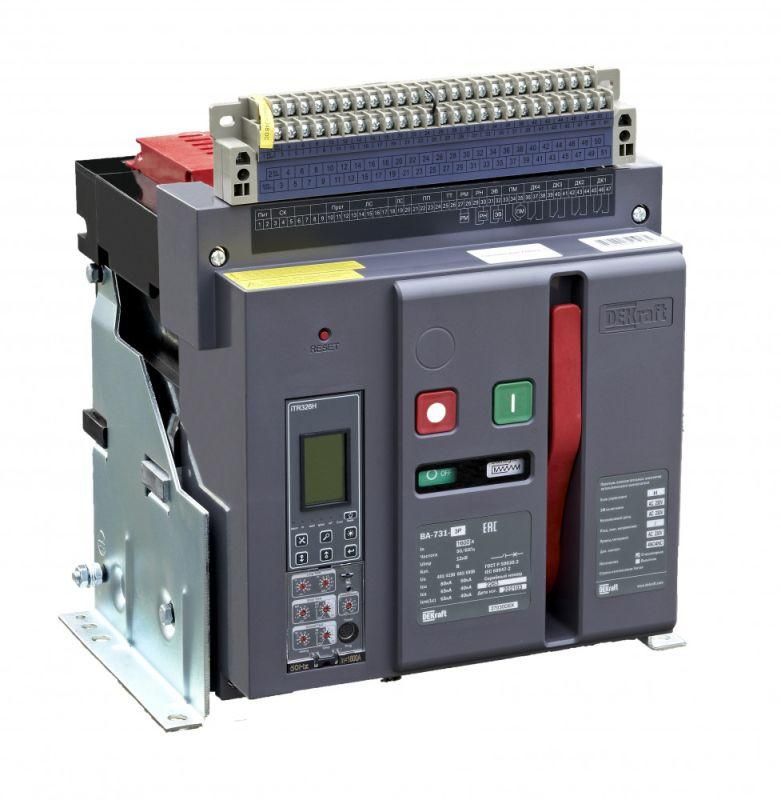

Выключатель автоматический воздушный 4P 630А 80кА стационарный, расцепитель Н ВА-731 | 27112DEK DEKraft APC

Автоматический выключатель воздушный стационарный 4P 630А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и замыканий на землю. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая надежность и возможность удаленного управления. Артикул 27112dek соответствует модели ВА-731 из серии DEKraft.

Назначение и область применения

Автоматический выключатель воздушный стационарный 4P 630А 80кА расцепитель Н ВА-731 используется для коммутации и защиты силовых цепей переменного тока до 690 В. Подходит для установки в крупных распределительных пунктах, трансформаторных подстанциях, на входах в производственные участки. Применяется там, где важны точная настройка защиты, дистанционное управление и сбор данных о состоянии сети.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки до 80 тысяч ампер, что важно для сетей с высокой короткозамкнутой мощностью.
• Номинальное напряжение: 690 В - рассчитан на работу в системах до 690 В переменного тока.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по времени и току, отличается от тепловых аналогов гибкостью и точностью.
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, предотвращает опасность поражения и возгорания.
• Расцепитель минимального напряжения: да - отключает устройство при снижении напряжения ниже установленного уровня, защищает оборудование от аварийной работы.
• Диапазон настройки защиты от перегрузки: 252 А - можно установить порог срабатывания от 252 до 630 А (коэффициент 0,4–1,0 от I_n).
• Диапазон регулировки защиты от КЗ: 1260 А - порог срабатывания при коротком замыкании настраивается от 2 до 2,0 I_n, то есть до 1260 А.
• Степень защиты IP40 - защищен от предметов больше 1 мм, но не от воды; требует установки в закрытые щиты.
• Подключение силовой цепи: на шину - монтаж выполняется через специальную шину, исключает прямое подведение кабеля.
• Встроенный моторный привод: да - обеспечивает дистанционное включение/выключение без ручного воздействия.
• Количество вспомогательных контактов: 4 - используются для сигналов состояния (включен/отключен) и внешних цепей управления.
• Управление: кнопка нажимная - ручное управление доступно на лицевой панели.
• Питающее напряжение для приводов и расцепителей: 230 В переменного тока - совместимо со стандартными сетями.

Совместимость и монтаж

Автоматический выключатель ВА-731 имеет стационарную конструкцию и монтируется на монтажную плату внутри распределительного щита. Подключение силовых цепей - только через заднюю горизонтальную шину, поэтому необходимо заранее подготовить подходящую шинную систему. Для подключения вспомогательных цепей предусмотрены клеммы на корпусе. Моторный привод и другие модули (независимый расцепитель, электромагнит включения) уже встроены и не требуют доп. установки. Обязательно соблюдайте посадочные размеры и зазоры вокруг аппарата для теплоотвода и обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для оборудования класса распределения. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Защита от замыканий на землю и минимального напряжения повышают безопасность персонала и оборудования. IP40 не предусматривает защиту от брызг - использование вне герметичных щитов запрещено.

Преимущества

• Электронный расцепитель с широкими настройками - позволяет адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания.
• Встроенные функции: моторный привод, независимый расцепитель, сигнальные контакты - экономят место и время на монтаже.
• Поддержка диспетчеризации - данные о состоянии сети передаются в систему АСУ ТП через вспомогательные контакты.
• Высокая отключающая способность (80 кА) - подходит для современных промышленных сетей с большой короткозамкнутой мощностью.
• Готовая комплектация - не требует докупки основных модулей управления.

Ограничения применения

• Не предназначена для мобильного или переносного использования - только стационарная установка.
• IP40 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Требуется питание 230 В переменного тока для всех встроенных модулей - без него моторный привод и расцепители не работают.
• Подключение только через шину - невозможно подвести кабель напрямую к клеммам.
• Настройка расцепителя требует знаний и оборудования - не рекомендуется для пользователей без опыта.

Примеры использования

• Главный ввод в цех с мощным оборудованием (сварочные аппараты, насосы, конвейеры).
• Щит питания трансформаторной подстанции 10/0,4 кВ.
• Распределительный пункт на заводе с автоматизированными линиями производства.
• Объекты с системами энергоэффективности и диспетчеризации - благодаря возможности передачи сигналов состояния.

Практические советы

• Перед монтажом проверьте соответствие шины по току и габаритам - она должна выдерживать 630 А и иметь правильную форму подключения.
• Используйте только 230 В переменного тока для питания встроенных модулей - применение постоянного тока или другого напряжения вызовет отказ.
• При настройке расцепителя начинайте с нижнего порога перегрузки (252 А) и увеличивайте постепенно, контролируя режимы работы нагрузки.
• Регулярно проверяйте состояние вспомогательных контактов - они часто выходят из строя при частых операциях включения/отключения.
• Для удобства обслуживания оставьте свободное пространство спереди и снизу - даже при IP40 нужен доступ к кнопкам и клеммам.
• Если система не использует диспетчеризацию - можно отключить лишние модули, чтобы снизить потребление энергии.
