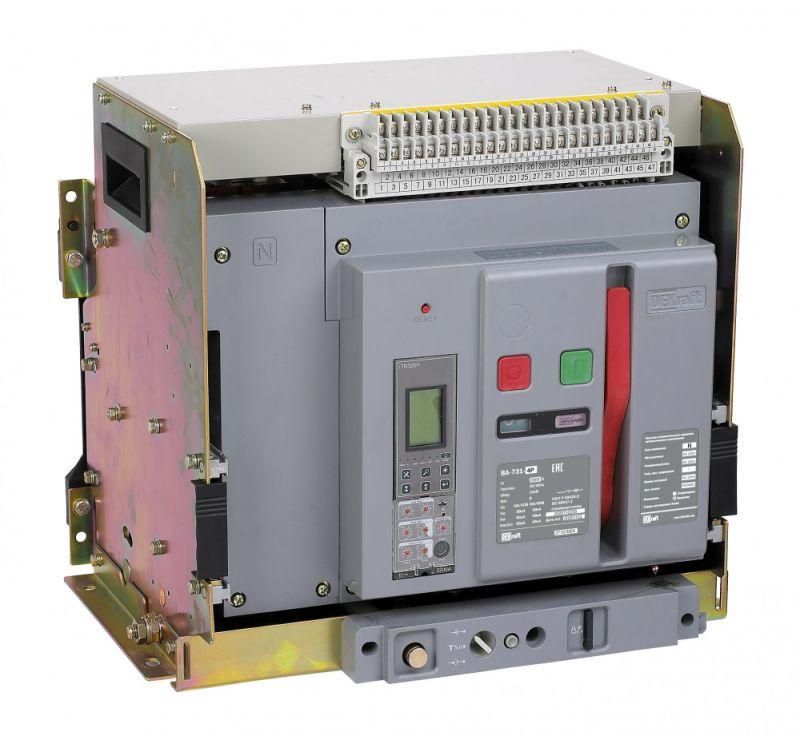

Выключатель автоматический воздушный 4P 800А 80кА выкатной, расцепитель Н ВА-731 | 27153DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 800А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту, удобство обслуживания и возможность удалённого контроля. Артикул 27153dek соответствует серийной модели ВА-731, применяемой в промышленных объектах с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 800А 80кА расцепитель Н ВА-731 используется для коммутации и защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных установках: на подстанциях, в цехах с мощными двигателями, на конвейерах, в системах бесперебойного питания, в энергоёмких производствах - там, где требуется надёжная защита от КЗ и перегрузок с возможностью дистанционного управления.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защита всех фаз и нулевого проводника
• Номинальная отключающая способность: 80 кА - способность безопасно отключить сверхток при коротком замыкании
• Номинальное напряжение: 690 В - рабочее напряжение сети, для которой рассчитан аппарат
• Тип расцепителя: электронный - позволяет гибко настраивать пороги срабатывания по времени и току, повышает точность защиты
• Конструктивное исполнение: выкатное - устройство устанавливается на направляющие и выдвигается из корпуса для обслуживания без демонтажа проводов
• Защита от замыканий на землю: да - встроенный функционал для обнаружения утечек тока на землю
• Диапазон регулировки срабатывания при КЗ: 1600 А - минимальный ток, при котором сработает мгновенная защита от короткого замыкания
• Степень защиты IP40 - защита от твердых предметов более 1 мм, но не от воды; подходит для внутренних установок в закрытых щитах
• Количество вспомогательных контактов: 4 шт - используются для сигнализации состояния (вкл/откл) и подключения к системам АСУ ТП
• Привод: электрический - управление происходит через внешний сигнал, в комплекте моторный привод на 230 В переменного тока
• Способ монтажа: монтажная плата - выключатель крепится к металлической раме внутри ячейки, не требует болтового крепления к стенкам

Совместимость и монтаж

Автоматический выключатель ВА-731 с артикулом 27153dek совместим со стандартными выкатными ячейками для воздушных выключателей, имеющими посадочные размеры, соответствующие серии DEKRAFT. Присоединение проводов - заднее горизонтальное, что упрощает организацию кабельных трасс. Для монтажа необходима подготовленная рама с направляющими и достаточным свободным пространством вокруг для теплоотвода. Установка допускается только в помещениях с контролируемой температурой и отсутствием влаги. Подключение вспомогательных цепей выполняется к клеммам на лицевой стороне после выдвижения аппарата.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск возникновения пожара при утечках тока. IP40 не предусматривает защиту от брызг - использование вне закрытых щитов запрещено. Все элементы управления и сигнализации выполнены с учётом требований безопасности персонала.

Преимущества

• Выкатная конструкция позволяет проводить диагностику и замену без отключения всей системы
• Электронный расцепитель с настройкой тока КЗ (1600 А) обеспечивает адаптивную защиту под конкретную нагрузку
• Встроенные 4 вспомогательных контакта + сигнальный контакт положения в корзине обеспечивают полную интеграцию в системы автоматизации
• Блок управления типа H поддерживает протоколы диспетчеризации - данные о состоянии, токе, авариях можно получать удалённо
• В комплекте уже есть моторный привод, независимый расцепитель и электромагнит включения - не требуются дополнительные модули для базовой работы

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 исключает воздействие влаги и пыли
• Работает только при наличии внешнего источника питания 230 В переменного тока для привода и расцепителей
• Не рекомендован для частых операций включения/выключения - предназначен для основной защиты, а не для частой коммутации
• Требуется специализированная ячейка с направляющими - нельзя установить в обычный щит без выкатной системы
• Нет встроенной защиты от перенапряжений - необходимо использовать дополнительные ограничители

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжёлыми станками
• Щит питания конвейерной линии на пищевом производстве с высокой нагрузкой
• Центральный выключатель в системе бесперебойного питания (ИБП) для серверной
• Распределительный пункт на заводе с автоматизированным учетом потребления электроэнергии

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей ячейки - выкатной механизм требует точного совпадения направляющих
• Обязательно используйте разделители полюсов, входящие в комплект - они предотвращают пробой между фазами при повышенной влажности
• Настройку электронного расцепителя выполняйте только квалифицированным персоналом - неверные параметры могут привести к отказу защиты
• Подключайте вспомогательные контакты до первого включения - это позволит сразу получить сигналы в SCADA-систему
• Регулярно осматривайте контакты и механизмы при каждом плановом обслуживании - даже при выкатной конструкции механическая часть требует смазки и чистки
• Для систем с высокой вероятностью перегрузок - настройте времятоковые характеристики расцепителя с запасом по току, чтобы избежать ложных отключений
