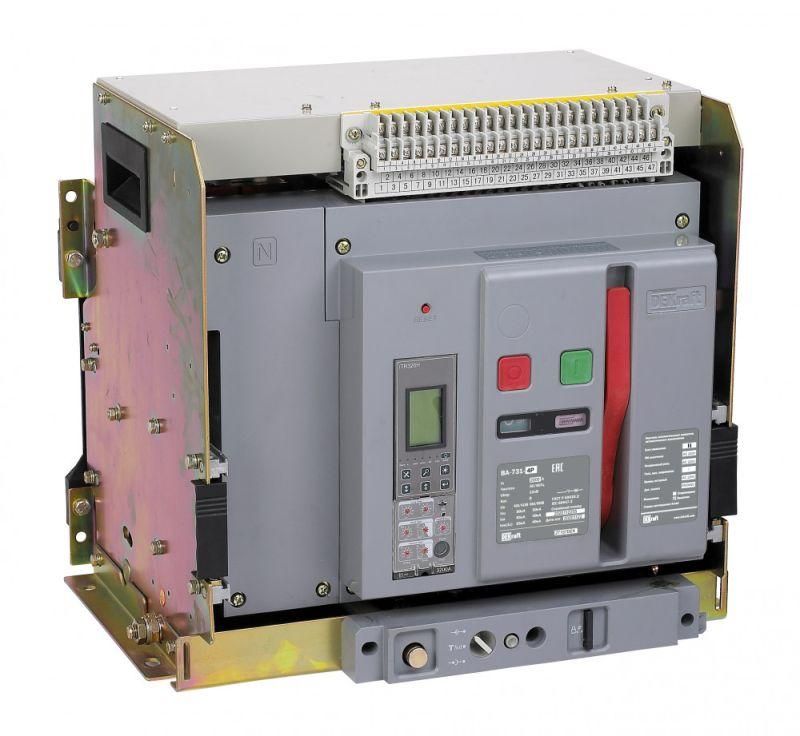

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при больших токах КЗ, что делает его идеальным решением для промышленных объектов с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель Н ВА-731 используется для защиты силовых цепей переменного тока до 690 В в распределительных щитах среднего и высокого класса напряжения. Применяется в энергообъектах, на производствах с мощными двигателями, в системах бесперебойного питания, на участках с высокой плотностью нагрузки - например, на заводах, в ТЭЦ, крупных торговых центрах и объектах ЖКХ.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 4
• Номинальный ток: 1000 А
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный - позволяет гибко настраивать пороги срабатывания по току и времени
• Конструктивное исполнение: выкатное - устройство можно извлекать из корпуса без демонтажа проводов
• Защита от замыканий на землю: встроена - реагирует на утечки тока в землю, повышает безопасность персонала
• Привод: электрический - работает от внешнего источника 230 В переменного тока
• Диапазон регулировки срабатывания при КЗ: 2000 А - минимальный порог отключения при коротком замыкании
• Степень защиты IP: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния (включен/выключен) и удаленного контроля
• Способ монтажа: монтажная плата - фиксируется на специальной раме внутри ячейки

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель Н ВА-731 рассчитан на установку в стандартизованные выкатные камеры распределительных устройств. Присоединения - задние горизонтальные, что удобно при организации вертикальных шинных систем. Для работы требуется наличие монтажной платы соответствующего типоразмера. Устройство совместимо с ячейками, поддерживающими выкатные модули с габаритами, аналогичными сериям ВА-731.

Подключение вспомогательных цепей выполняется через клеммы на боковой стенке. Моторный привод, независимый расцепитель и электромагнит включения работают от 230 В переменного тока - необходимо предусмотреть питание этих цепей от отдельного источника или группы.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания. IP40 допускает использование только в закрытых помещениях без воздействия влаги и пыли.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять выключатель без отключения всей системы - экономит время на плановые работы
• Электронный расцепитель с возможностью настройки - адаптируется под конкретную нагрузку, исключает перегрузки и повышает надежность
• Встроенные вспомогательные контакты и сигналы положения в корзине обеспечивают полноценную диспетчеризацию через SCADA-системы
• Установленный моторный привод и электромагнит включения позволяют выполнять дистанционное управление
• Разделители полюсов и рамка передней панели снижают риск случайного прикосновения к токоведущим частям

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В для работы привода и расцепителей - при отключении электроэнергии функция дистанционного включения теряется
• Не рекомендован для частых операций включения/отключения более 10–15 раз в час - это сокращает срок службы механических элементов
• Имеет жесткие габариты - требует заранее подготовленной ниши в ячейке; не подходит для модульных щитов малого формата

Примеры использования

• Главный входной автомат в распределительном пункте 6(10)/0,4 кВ на промышленном предприятии
• Щит питания основного технологического конвейера с мощностью свыше 500 кВт
• Центральный выключатель в системе резервирования UPS для критически важных нагрузок
• Защита главного трансформатора 1000 кВА в собственных нуждах подстанции

Практические советы

• Перед монтажом проверьте соответствие глубины и ширины ячейки габаритам ВА-731 - выкатной механизм требует свободного хода
• Обязательно подключите все четыре вспомогательных контакта к системе учета - они дают информацию о состоянии аппарата и местоположении в корзине
• Настройте пороги электронного расцепителя согласно расчетным токам нагрузки и координируйте с другими защитами в сети - это предотвратит ложные отключения
• Проверьте целостность изоляции и состояние контактов после каждого перемещения выкатного механизма - вибрация может вызвать ослабление соединений
• Для длительной эксплуатации используйте только оригинальные запчасти - совместимость с другими производителями не гарантируется
