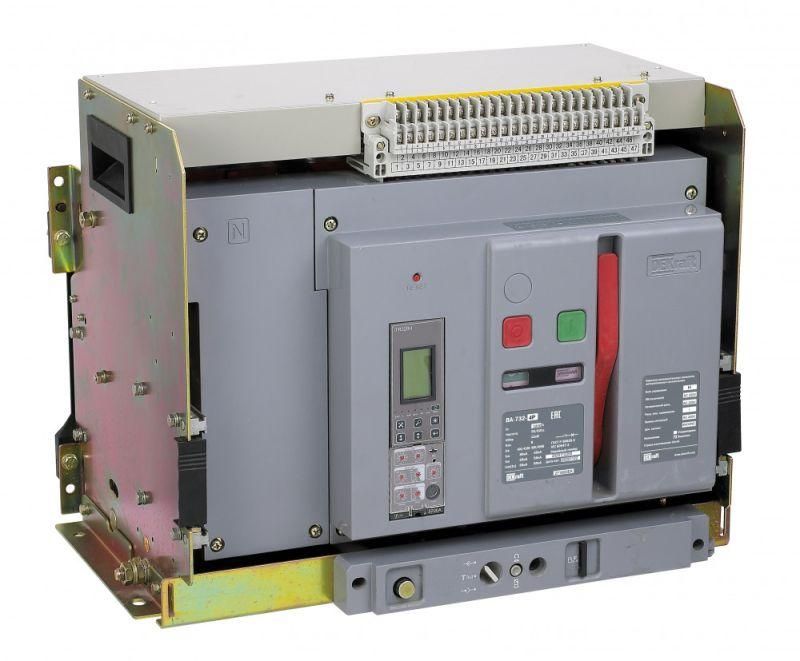

Выключатель автоматический воздушный 4P 2000А 80кА выкатной, расцепитель Н ВА-732 | 27158DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В. Артикул 27158dek соответствует серийному решению ВА-732, применяемому в системах с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-732 используется для защиты силовых цепей в распределительных щитах среднего и крупного масштаба. Применяется в промышленных объектах: заводские линии, насосные станции, системы кондиционирования, энергообъекты, где требуется высокая отключающая способность и возможность удаленного контроля. Подходит для установки в ячейках КРУ и распределительных пунктах с доступом к тыльной стороне оборудования.

Технические характеристики

• Номинальный ток: 2000 А — позволяет работать с мощными нагрузками без ложных срабатываний
• Количество полюсов: 4 — защита всех фаз и нулевого проводника
• Номинальная отключающая способность: 80 кА — способен безопасно отключить сверхтоки при коротком замыкании даже в жестких условиях
• Номинальное напряжение: 690 В — совместим с большинством промышленных сетей переменного тока
• Тип расцепителя: электронный — обеспечивает гибкую настройку порогов срабатывания, стабильность при колебаниях температуры и длительную работу без механического износа
• Конструктивное исполнение: выкатное — аппарат можно вывести из корпуса для обслуживания без демонтажа кабелей
• Степень защиты IP40 — предохраняет от твердых частиц размером более 1 мм, но не защищен от воды
• Встроена защита от замыканий на землю — дополнительно контролирует утечки тока в землю, повышает безопасность персонала
• Вид привода: электрический — работает от внешнего управления, не требует ручного воздействия
• Диапазон регулировки срабатывания короткого замыкания: 4000 А — порог срабатывания при КЗ можно настроить выше номинала для координации с другими устройствами
• Количество вспомогательных контактов: 4 шт — используются для сигналов состояния, диспетчеризации и интерфейсов АСУ ТП
• Способ монтажа: монтажная плата — устанавливается на специальную платформу внутри ячейки, не имеет встроенных клемм для прямого подключения

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-732 рассчитан на установку в ячейки КРУ с задними горизонтальными присоединениями. Монтаж выполняется через монтажную плиту — необходимо заранее подготовить место с правильным шагом крепления и зазором для выдвижения. Все соединения (фазы, ноль, управление) подводятся сзади. Для работы необходима опора с достаточным запасом прочности — вес аппарата значителен. Установка возможна только при отключенном питании и соблюдении норм ГОСТ 30204.

Безопасность и стандарты

Изделие соответствует международным требованиям к воздушным выключателям. Электронный расцепитель и защита от замыканий на землю обеспечивают соответствие принципам IEC 60947-2. Степень защиты IP40 исключает попадание инструментов и крупной пыли внутрь, что снижает риск аварий. Компоненты выполнены с учетом требований к термостойкости и электрической изоляции. Сертифицирован для эксплуатации в помещениях класса IP40, без воздействия осадков и прямого брызгания.

Преимущества

• Выкатная конструкция позволяет проводить диагностику и замену без отключения всей секции — экономит время на плановое обслуживание
• Электронный расцепитель с настраиваемыми параметрами повышает точность защиты и снижает количество ложных отключений
• Встроенные вспомогательные контакты и модуль управления типа H дают возможность интеграции в SCADA-системы и диспетчерский контроль
• Моторный привод и независимый расцепитель на 230 В позволяют выполнять дистанционное включение и отключение
• Защита от замыканий на землю снижает риски поражения током и возгорания при повреждении изоляции

Ограничения применения

• Не предназначен для открытых площадок — степень защиты IP40 не защищает от влаги, пыли и агрессивной среды
• Требуется наличие монтажной платы и места для выдвижения — нельзя установить в обычный щит без специальной рампы
• Поддерживается только постоянное напряжение 230 В переменного тока для привода и расцепителей — несовместим с системами на 110 В или постоянном токе
• Не рекомендован для частых операций включения/выключения — предназначен для защиты, а не для частой коммутации
• Отсутствуют встроенные клеммы — все подключения должны выполняться через заднюю шину или кабельные каналы

Примеры использования

• Главный входной автомат в КРУ производственного цеха с нагрузкой 1500–1800 А
• Щит питания конвейерной линии с несколькими двигателями большой мощности
• Центральный выключатель в системе бесперебойного питания (UPS) на 690 В
• Распределительный пункт тепловой электростанции с диспетчерским контролем

Практические советы

• Перед установкой проверьте глубину ячейки — выкатной механизм требует свободного хода минимум 800 мм назад
• Обязательно используйте разделители полюсов, входящие в комплект — они предотвращают пробои между фазами при повышенной влажности
• Настройку расцепителя выполняйте после первичного тестового включения — начните с минимального значения 4000 А, затем увеличивайте по необходимости
• Для долгой службы следите за чистотой направляющих выкатной рамы — грязь и оксиды вызывают заклинивание
• При использовании в системах с частыми пусками двигателей — убедитесь, что токовые импульсы не превышают допустимые временные пределы расцепителя
• Сигнальные контакты подключайте к надежным источникам питания — потеря сигнала может нарушить работу диспетчерской системы
