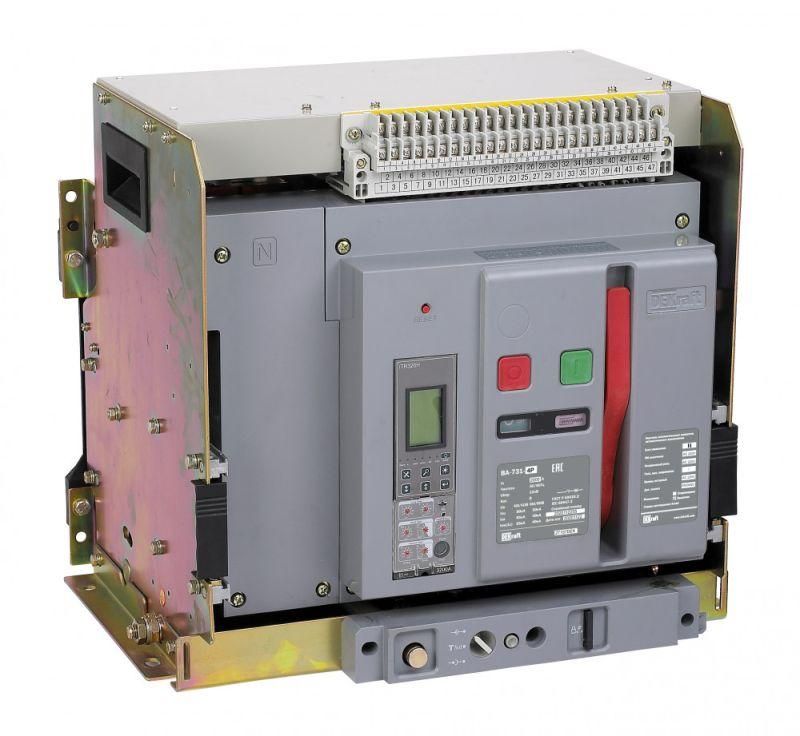

Выключатель автоматический воздушный 4P 1600А 80кА выкатной, расцепитель Н ВА-731 | 27156DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 1600А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 1600А 80кА расцепитель Н ВА-731 используется для защиты силовых цепей в распределительных щитах среднего и крупного масштаба. Применяется в промышленных объектах: на заводах, в энергообъектах, на конвейерах, в системах водоснабжения и HVAC. Подходит для установки в ячейках КРУ и РУ, где требуется быстрый доступ к аппарату для обслуживания или замены без отключения всей системы.

Технические характеристики

• Номинальный ток: 1600 А - позволяет работать с мощными нагрузками без ложных срабатываний
• Количество полюсов: 4 - защита всех фаз и нулевого проводника
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки при коротком замыкании даже в жестких условиях
• Номинальное напряжение: 690 В - совместим с большинством промышленных сетей переменного тока
• Тип расцепителя: электронный - обеспечивает гибкую настройку порогов срабатывания и диагностику состояния сети
• Конструктивное исполнение: выкатное - аппарат устанавливается на направляющие и легко извлекается для техобслуживания
• Степень защиты IP40 - предохраняет от доступа инструментов и частиц larger than 1 мм, но не герметичен
• Встроена защита от замыканий на землю - реагирует на токи утечки, повышает безопасность персонала
• Диапазон регулировки срабатывания короткого замыкания: 3200 А - можно настраивать чувствительность к КЗ
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния, удаленного контроля и интерфейса с АСУ ТП
• Вид привода: электрический - управление через внешний сигнал, возможна автоматизация
• Способ монтажа: монтажная плата - требует установки в специализированную раму или ячейку

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 1600А 80кА расцепитель Н ВА-731 рассчитан на установку в ячейки КРУ с соответствующими направляющими и фиксирующими механизмами. Присоединения - задние горизонтальные, что требует правильной подготовки шинопровода или кабельных выводов. Монтажная плата не предусматривает крепления болтами - необходимо использовать заводскую раму. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Убедитесь, что глубина шкафа достаточна для выдвижения аппарата - минимум 800–1000 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективность и снижает риск аварийного отключения. Защита от замыканий на землю соответствует нормам безопасности для персонала. IP40 не допускает использование в помещениях с повышенной влажностью или пылью - для таких условий рекомендуются более высокие классы защиты.

Преимущества

• Выкатная конструкция позволяет менять или ремонтировать выключатель без демонтажа шин и других устройств
• Электронный расцепитель типа H предоставляет детальную информацию о состоянии сети: ток, время срабатывания, тип отказа
• Встроенная система диспетчеризации - возможность интеграции в SCADA и АСУ ТП через вспомогательные контакты
• Готовая комплектация: моторный привод, независимый расцепитель, сигнальные контакты - не требует дополнительных модулей
• Высокая отключающая способность (80 кА) делает его подходящим для мест с большой короткозамкнутой мощностью

Ограничения применения

• Не предназначен для установки вне закрытых помещений - степень защиты IP40 не защищает от воды и пыли
• Требует постоянного наличия напряжения 230 В для функционирования привода и расцепителей - при отключении питания невозможно включение вручную
• Не подходит для маломощных цепей ниже 100 А - избыточная мощность и стоимость
• Не имеет ручного привода - нельзя оперативно включить/выключить в случае отказа электросистемы
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к выходу из строя расцепителя

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 1 МВт
• Защита главного питателя конвейерной линии на пищевом предприятии
• Коммутирующее устройство в КРУ подстанции 6(10)/0,4 кВ
• Щит управления насосной станцией с частотным преобразователем

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашей ячейки - выкатной механизм требует точного совпадения направляющих
• Настройте пороги электронного расцепителя согласно расчетным токам нагрузки - используйте документацию DEKraft для коэффициентов времени-тока
• Подключите все четыре вспомогательных контакта к контроллеру - они дают сигналы “ВКЛ”, “ОТКЛ”, “положение в корзине” и “сигнал тревоги”
• Обеспечьте доступ к тыльной стороне аппарата - задние соединения должны быть свободны для обслуживания
• При использовании в системах с частотными преобразователями учтите наличие гармоник - электронный расцепитель может давать ложные срабатывания, если не настроен на фильтрацию
• Регулярно проверяйте состояние контактов и механики выкатного механизма - особенно после многократных циклов включения/отключения
