Выключатель автоматический воздушный 4P 1600А 100кА выкатной, расцепитель Н ВА-752 | 27161DEK DEKraft APC

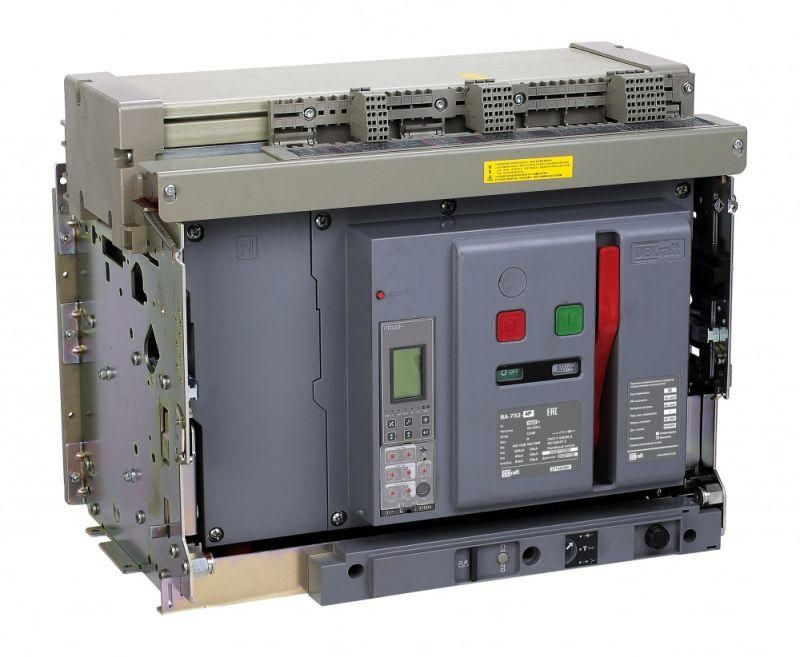

Автоматический выключатель воздушный выкатной 4P 1600А 100кА расцепитель Н ВА-752 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных сетях до 690 В.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 1600А 100кА расцепитель Н ВА-752 используется для защиты силовых цепей в распределительных щитах среднего и крупного масштаба. Подходит для установки в энергообъектах, производственных линиях, насосных станциях, системах HVAC и других местах, где требуется высокая отключающая способность и возможность удаленного контроля.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Номинальный ток: 1600 А
• Число полюсов: 4
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 100 кА
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Тип расцепителя: электронный - обеспечивает гибкую настройку защитных характеристик
• Защита от замыканий на землю: встроена - реагирует на утечки тока в землю
• Диапазон регулировки срабатывания при КЗ: 3200 А - порог срабатывания мгновенной защиты
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния и управления
• Привод: электрический - управление через внешний сигнал, в комплекте моторный привод 230 В
• Способ монтажа: на монтажную плату - фиксируется жестко внутри ячейки

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 1600А 100кА расцепитель Н ВА-752 устанавливается в специализированные ячейки с направляющими для выкатных устройств. Присоединения - задние горизонтальные, что требует предварительной подготовки шин или кабельных выводов. Для работы необходим доступ к тыльной стороне щита. Монтаж допускается только при отключенном питании и соблюдении правил безопасности. Комплексная сборка включает установку в корзину, подключение вспомогательных цепей и проверку механической фиксации.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для воздушных выключателей (IEC 60947-2). Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Все функции управления реализованы с учетом требований к отказоустойчивости. Установка должна выполняться квалифицированными специалистами с использованием средств индивидуальной защиты.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять аппарат без отключения всей системы
• Электронный расцепитель с возможностью настройки чувствительности повышает точность защиты
• Встроенная защита от замыканий на землю исключает необходимость дополнительных устройств
• Интегрированный моторный привод и вспомогательные контакты обеспечивают совместимость со SCADA и системами диспетчеризации
• Рамка передней панели и разделители полюсов обеспечивают безопасность при работе рядом с аппаратом

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP40 не защищает от влаги и пыли в открытых условиях
• Требуется стационарная система с выкатными направляющими - нельзя использовать как модульный элемент в обычных щитках
• Поддерживается только постоянное напряжение 230 В переменного тока для привода и расцепителей - не работает от постоянного тока или другого напряжения без преобразования
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Щит питания крупного конвейера с несколькими двигателями
• Центральный выключатель в системе бесперебойного питания (UPS) средней мощности
• Защита трансформаторной подстанции 6–10 кВ / 400 В после понижающего трансформатора

Практические советы

• Перед установкой проверьте соответствие посадочного места и глубины ячейки - выкатной механизм требует свободного хода минимум 800 мм
• Обязательно подключите все четыре вспомогательных контакта к системе контроля - они дают информацию о состоянии аппарата и положении в корзине
• Настройте пороги электронного расцепителя согласно нагрузкам - особенно важно для защиты двигателей и больших нагревательных элементов
• Проверьте целостность разделителей полюсов - они предотвращают случайное прикосновение к токоведущим частям при обслуживании
• Для долговечности используйте только оригинальные запчасти и сервис от DEKraft - совместимость с аналогами не гарантируется
