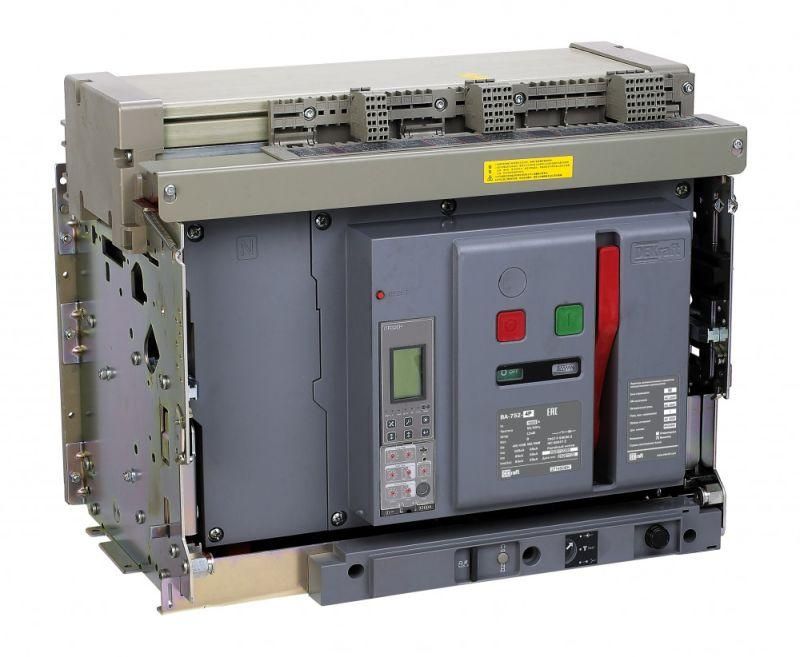

Выключатель автоматический воздушный 4P 2500А 100кА выкатной, расцепитель Н ВА-752 | 27163DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 2500А 100кА расцепитель Н ВА-752 от DEKraft предназначен для защиты мощных электрических цепей в промышленных объектах. Благодаря высокой отключающей способности и электронному расцепителю, он обеспечивает надежную работу в условиях больших токов короткого замыкания. Артикул 27163dek соответствует модели из серии ВА-752, рассчитанной на стационарную установку в силовых щитах.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2500А 100кА расцепитель Н ВА-752 используется для защиты главных вводов и крупных потребителей в промышленных сетях до 690 В переменного тока. Подходит для энергообъектов, заводских распределительных устройств, систем питания насосных станций, конвейерных линий и других нагрузок с высокими требованиями к надежности. Применяется там, где требуется быстрое отключение при аварии и возможность удаленного контроля работы системы.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 4
• Номинальный ток: 2500 А
• Номинальное напряжение: 690 В
• Отключающая способность: 100 кА
• Тип расцепителя: электронный с возможностью настройки
• Защита от замыканий на землю: встроена
• Диапазон регулировки тока КЗ: до 5000 А
• Степень защиты IP: IP40 - защита от предметов больше 1 мм, но не от воды
• Привод: электрический, работает от 230 В переменного тока
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ + сигнал положения в корзине)
• Способ монтажа: на монтажную плату (фиксация через задние горизонтальные соединения)
• Конструкция: выкатная - позволяет выводить аппарат из корпуса для обслуживания без демонтажа проводов

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2500А 100кА расцепитель Н ВА-752 устанавливается в специализированные ячейки с направляющими для выкатных модулей. Монтаж выполняется на жесткую металлическую раму с задними горизонтальными присоединениями - провода подключаются сзади, что исключает доступ к токоведущим частям при закрытой двери. Для правильной установки необходимо соблюдать посадочные габариты и использовать рекомендованную фиксирующую систему. Устройство совместимо с шкафами, предусмотренными для серии ВА-752 от DEKraft. Не допускается установка в открытых помещениях без защиты от пыли и механических воздействий из-за степени защиты IP40.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам для оборудования среднего класса напряжения. Электронный расцепитель обеспечивает точную селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю повышает безопасность при поражении током или повреждении изоляции. Все функции управления реализованы с учетом требований к безопасности персонала - работа с аппаратом возможна только после отключения питания и открытия защитных кожухов.

Преимущества

• Выкатная конструкция позволяет легко обслуживать и менять аппарат без отсоединения кабелей - экономит время при ремонте.
• Электронный расцепитель с настраиваемыми параметрами обеспечивает гибкую адаптацию под конкретную нагрузку.
• Встроенная защита от замыканий на землю снижает риск возгорания и поражения током.
• Интегрированные вспомогательные контакты обеспечивают связь с системами АСУ ТП и SCADA - удобно для диспетчеризации.
• Моторный привод и электромагнит включения позволяют выполнять дистанционное управление - минимизирует необходимость ручного вмешательства.

Ограничения применения

• Не предназначено для использования во взрывоопасных зонах - отсутствует взрывозащита.
• Степень защиты IP40 не допускает эксплуатацию в сырых или запыленных местах без дополнительной герметизации шкафа.
• Работает только при наличии внешнего источника питания 230 В переменного тока для привода и управления - без него невозможно дистанционное включение/выключение.
• Подходит только для стационарной установки - не имеет вариантов для мобильного или временного монтажа.
• Не рекомендуется применять в сетях с постоянным током - только для переменного тока 50–60 Гц.

Примеры использования

• Главный ввод в цеховой распределительный пункт с нагрузкой более 1500 кВт.
• Щит питания конвейерной линии на пищевом заводе - защита от КЗ и замыканий на корпус.
• Центральный распределительный щит тепловой электростанции - управление через SCADA-систему.
• Система бесперебойного питания крупного серверного комплекса - с использованием сигнальных контактов для оповещения об отключении.

Практические советы

• Перед монтажом проверьте соответствие посадочного места и глубины шкафа - выкатной механизм требует свободного хода минимум 80 см.
• Обязательно используйте разделители полюсов, входящие в комплект - они предотвращают пробой между фазами при повышенной влажности.
• Настройку расцепителя выполняйте только после проверки реальных токов нагрузки - максимальный порог КЗ установлен на 5000 А, но можно снизить для селективности.
• Для долгой службы контролируйте температуру внутри шкафа - перегрев снижает срок службы электронного расцепителя.
• Регулярно проверяйте состояние вспомогательных контактов - окисление может нарушить сигналы в систему управления.
• При замене устройства сохраните все провода на задних клеммах - выкатная система позволяет просто вытянуть старый и вставить новый без переподключения.
