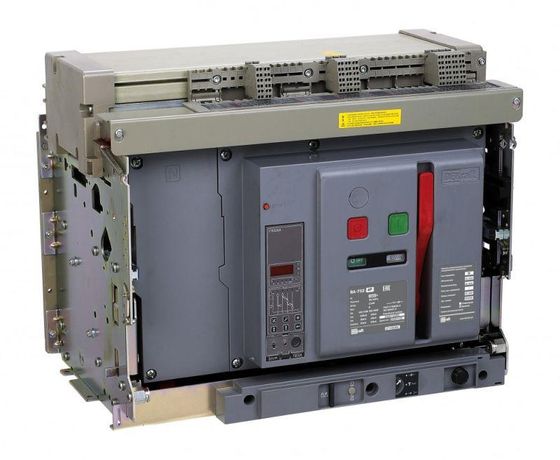

Выключатель автоматический воздушный 4P 2000А 100кА выкатной, расцепитель М ВА-752 | 27142DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель М ВА-752 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных распределительных щитах. Артикул 27142dek соответствует серийному решению ВА-752.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель М ВА-752 используется для защиты и коммутации высокотоковых цепей в промышленных объектах. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, у крупных двигателей, конвейерных систем и других нагрузок свыше 800 А. Выкатная форма позволяет легко обслуживать устройство без демонтажа проводов - достаточно выдвинуть корзину из ячейки.

Технические характеристики

• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может длительно проводить без перегрева;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить ток короткого замыкания до 100 тысяч ампер;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В переменного тока;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по времени и току;
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, предотвращает опасность поражения;
• Настройка защиты от перегрузки: от 800 А до 2000 А - можно адаптировать под конкретную нагрузку;
• Регулировка защиты от КЗ: до 4000 А - настраивается под допустимые пиковые токи оборудования;
• Степень защиты IP40 - защита от твердых частиц размером более 1 мм, но не от воды;
• Встроенные вспомогательные контакты: 4 шт. - используются для сигналов в систему управления (например, “включен”, “отключен”);
• Привод: электрический, с моторным приводом 230 В - позволяет дистанционно включать/выключать аппарат;
• Подключение силовой цепи: на шину - монтаж через гребёнку, без прямой проводки;
• Способ монтажа: на монтажную плату - устанавливается в специальную раму внутри щита;
• Наличие расцепителя минимального напряжения - отключает при снижении напряжения ниже установленного уровня (защита от просадок);
• Управление: кнопка нажимная на лицевой панели - ручное управление доступно даже при открытом корпусе.

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель М ВА-752 совместим со стандартными выкатными направляющими для щитов класса IEC 60947-2. Установка требует наличия монтажной платы с фиксирующим механизмом для корзины. Присоединение силовых проводников осуществляется исключительно через заднюю шину - нельзя использовать обычные кабельные выводы. Для работы моторного привода и расцепителей требуется питание 230 В переменного тока. Все вспомогательные контакты имеют стандартные клеммы для подключения к контроллеру или PLC.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-2. Электронный расцепитель обеспечивает селективность и координированную защиту в многоступенчатых сетях. Наличие защиты от замыканий на землю и расцепителя минимального напряжения повышает безопасность персонала и оборудование. IP40 не предусматривает защиту от брызг - применение возможно только в закрытых помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция - возможность сервисного обслуживания без отключения всей системы;
• Электронный расцепитель - точная настройка, диагностика, логирование событий (при подключении к системе контроля);
• Встроенный моторный привод - удалённое управление, интеграция в автоматизированные системы;
• Готовая комплектация - включены все необходимые модули: привод, расцепители, контакты, разделители полюсов;
• Широкий диапазон настройки - подходит для сложных нагрузок с высокими пусковыми токами.

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP40 не защищает от влаги и пыли;
• Требуется наличие 230 В переменного тока для питания привода и расцепителей - без этого функции автономного управления недоступны;
• Подключение только на шину - невозможно подключить кабелями напрямую к клеммам;
• Максимальное напряжение 690 В - не применяется в сетях выше 1 кВ;
• Не рекомендован для частых операций включения/отключения - предназначен для основной защиты, а не для частой коммутации.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1–2 МВт;
• Щит питания группы насосных станций;
• Защита преобразователей частоты на конвейерах;
• Распределительный пункт на заводе с несколькими трансформаторами;
• Системы бесперебойного питания (UPS) большой мощности.

Практические советы

• Перед установкой проверьте соответствие ширины монтажной платы и глубины корзины - ВА-752 имеет стандартные габариты, но требует свободного доступа для выдвижения;
• Обязательно подключите питание 230 В для моторного привода и расцепителей - без него устройство будет работать только вручную;
• Настройте расцепитель по фактической нагрузке: начните с 800–1000 А для перегрузки и 3000–4000 А для КЗ - затем скорректируйте по тестовым данным;
• Используйте вспомогательные контакты для интеграции в SCADA - они позволяют получать состояние “вкл/откл” и положение в корзине;
• Не открывайте корпус во время работы - внутренние части находятся под напряжением даже при отключенном основном контуре.
