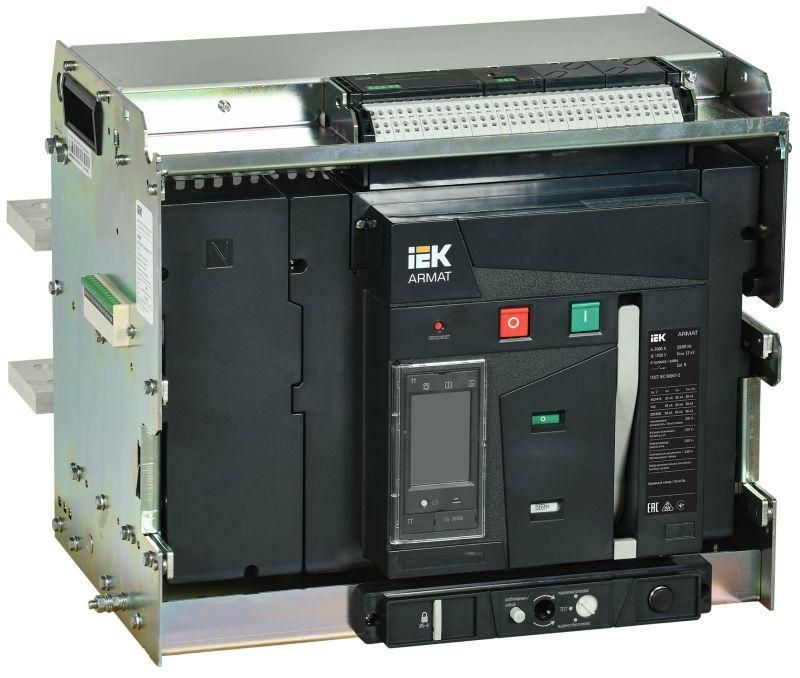

Выключатель автоматический воздушный 4п E 2000А 85кА TT выдвиж. с комплектом аксессуаров ARMAT IEK AR-ACB-4VE-085-2000A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 4P типоразмер E 85кА 2000А расцепитель TT с комплектом аксессуаров от IEK (ИЭК) предназначен для надежной защиты мощных электрических сетей от перегрузок и коротких замыканий, обеспечивает безопасное управление нагрузкой и легко обслуживается благодаря выдвижной конструкции. Артикул ar-acb-4ve-085-2000a-ttcf соответствует серии ARMAT и ориентирован на промышленные объекты с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 4P типоразмер E 85кА 2000А расцепитель TT с комплектом аксессуаров используется для защиты и управления крупными электрическими цепями в распределительных щитах. Подходит для установки в энергообъектах: промышленных предприятиях, ЖКХ, ТЭЦ, метро, судостроении и других местах с высокой плотностью потребления энергии. Обеспечивает как аварийную отсечку, так и частые оперативные включения/выключения нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В (работает в системах до 690 В согласно серии ARMAT)
• Номинальный ток: 2000 А
• Количество полюсов: 4
• Номинальная отключающая способность: 85 кА - способен гасить самые серьезные КЗ без повреждения
• Тип расцепителя: электронный TT - точная настройка чувствительности и времятоковых характеристик
• Диапазон защиты от перегрузки: 800–2000 А - можно настраивать под реальную нагрузку
• Диапазон срабатывания при КЗ: 2000–65000 А - быстрое отключение даже при экстремальных токах
• Встроенная защита по минимальному напряжению - предотвращает работу оборудования при просадках сети
• Моторный привод встроенный - позволяет удаленно управлять выключателем без физического доступа
• Степень защиты IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Подключение силовых проводов: болтовое - надежное, требует правильного момента затяжки
• Количество вспомогательных контактов: 6 - для сигнализации состояния (включен/отключен/неисправен)
• Гарантийный срок: 60 месяцев - один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 4P типоразмер E 85кА 2000А расцепитель TT с комплектом аксессуаров устанавливается на специальные монтажные направляющие (каретки) внутри шкафа. Выдвижная конструкция позволяет полностью выдвигать устройство из корпуса для осмотра, тестирования или замены без демонтажа проводов. Для монтажа требуется свободное пространство минимум 800 мм глубины для полного выдвижения. Соединение силовых клемм - болтовое; рекомендуется использовать калиброванный момент затяжки, указанный в руководстве IEK. Моторный привод работает от постоянного тока 24 В или переменного 230 В - проверьте наличие питания перед запуском.

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2 и прошел сертификацию на соответствие требованиям безопасности для оборудования до 1000 В. Электронный расцепитель обеспечивает селективную защиту, снижая риск массового отключения. Защита по минимальному напряжению исключает самопроизвольное включение после аварийного отключения. Устройство не имеет взрывозащиты и не предназначено для зон с повышенной опасностью взрыва.

Преимущества

• Выдвижная конструкция значительно ускоряет сервисное обслуживание - не нужен демонтаж всей системы
• Электронный расцепитель TT позволяет точно настраивать пороги срабатывания под конкретную нагрузку
• Встроенный моторный привод обеспечивает дистанционное управление и совместим с системами АСУ ТП
• Широкий диапазон настройки КЗ (до 65 кА) покрывает большинство промышленных сценариев
• 6 вспомогательных контактов дают гибкую возможность интеграции в системы контроля и сигнализации
• Длительная гарантия (5 лет) свидетельствует о высокой надежности сборки

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 не защищает от брызг и пара
• Требует жестко закрепленной рамы и достаточного места для выдвижения - не подходит для компактных шкафов
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не включает её
• Работает только при температуре окружающей среды от -25C до +40C - не для холодных регионов без обогрева
• Не допускается использование вне распределительных щитов - не является самостоятельным оборудованием

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха с мощностью более 1 МВт
• Щит главного распределения на заводе по производству стали или химикатов
• Резервный выключатель в системе бесперебойного питания для критически важных объектов
• Участок питания конвейерной линии с частотниками и двигателями большой мощности

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - заводские значения могут не подходить вашей нагрузке
• При использовании моторного привода убедитесь, что источник питания стабилен - скачки напряжения могут вызвать отказ
• При замене используйте только оригинальные комплекты аксессуаров - несовместимые детали нарушают герметичность и механическую целостность
• Обязательно проведите периодическую проверку затяжки болтов силовых соединений - особенно после первого года эксплуатации
• Для удобства диагностики подключите вспомогательные контакты к пульту управления - они покажут состояние выключателя без вскрытия шкафа
• Не забудьте про необходимый запас места для выдвижения - при недостатке пространства невозможно выполнить плановое ТО
