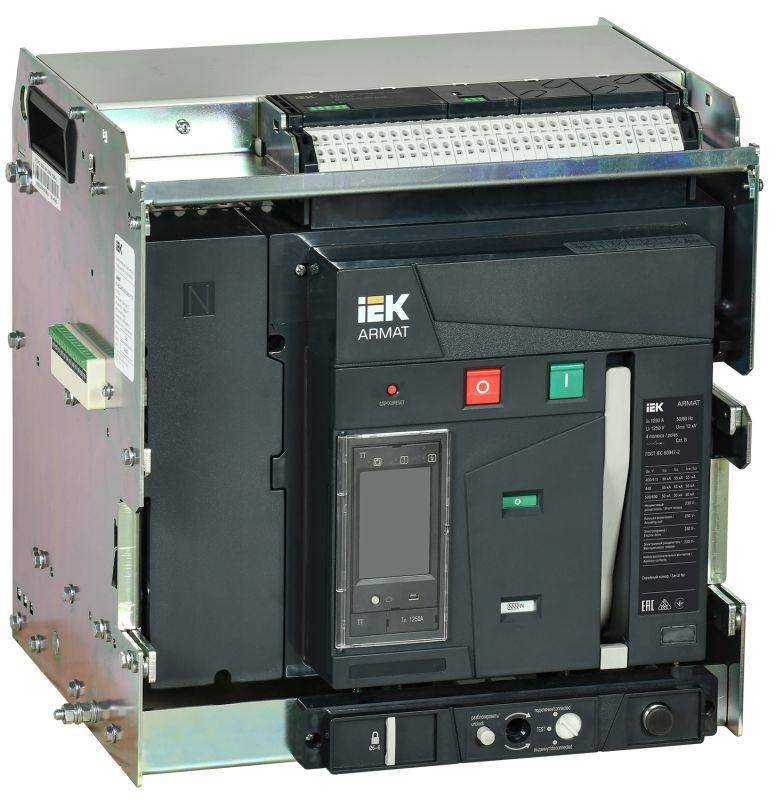

Выключатель автоматический воздушный 4п A 1250А 55кА TT выдвиж. с комплектом аксессуаров ARMAT IEK AR-ACB-4VA-055-1250A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 4P типоразмер A 55кА 1250А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-4va-055-1250a-ttcf входит в серию ARMAT и обеспечивает высокую отключающую способность при сохранении удобства обслуживания за счёт выдвижной конструкции.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для установки в распределительных щитах крупных промышленных объектов: заводы, энергоузлы, водоканалы, метрополитены, жилые комплексы с централизованной подачей электроэнергии. Применяется в системах с номинальным напряжением до 400 В переменного тока, где требуется управление токами до 1250 А и высокая устойчивость к аварийным режимам.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 4
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный, с функцией TT (термомагнитная характеристика)
• Диапазон настройки защиты от перегрузки: 500–1250 А
• Диапазон срабатывания при КЗ без задержки: 1250–50 000 А
• Моторный привод: Встроенный, для дистанционного управления
• Катушки: Встроенная катушка включения и катушка отключения
• Защита по минимальному напряжению: Да - предотвращает самовключение при восстановлении питания
• Степень защиты IP: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Вспомогательные контакты: 6 шт. - для сигнализации состояния (включен/отключен) и подключения внешних устройств
• Способ монтажа: На монтажные элементы (рампы, направляющие)
• Подключение силовых проводов: Болтовое
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель воздушный выдвижного исполнения 4P типоразмер A 55кА 1250А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) совместим с монтажными рампами серии ARMAT. Устанавливается в ячейки распределительных устройств с соответствующим габаритом. Выдвижная конструкция позволяет выводить аппарат из корпуса для осмотра, тестирования или замены без демонтажа проводов - достаточно отвести его на фиксированную позицию. Для подключения используйте медные шины или кабели сечением, соответствующим току 1250 А. Монтаж требует соблюдения зазоров между фазами согласно нормам ПУЭ. Наличие встроенного моторного привода исключает необходимость в отдельном приводе - всё готово к работе сразу после установки.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским стандартам IEC 60947-2. Защита по минимальному напряжению предотвращает опасное самовключение оборудования при восстановлении сети после аварии. IP30 обеспечивает безопасность персонала от случайного прикосновения к токоведущим частям внутри щита. Все внутренние механизмы проверены на механическую прочность и термическую устойчивость при максимальных токах КЗ.

Преимущества

• Выдвижная конструкция упрощает техобслуживание - не нужен полный демонтаж
• Встроенные моторный привод, катушки включения и отключения позволяют реализовать удалённое управление без допоборудования
• Электронный расцепитель с широким диапазоном настройки даёт точную адаптацию под конкретную нагрузку
• 6 вспомогательных контактов обеспечивают гибкую интеграцию в системы АСУ ТП и SCADA
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных изделий

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• IP30 не защищает от влаги - запрещено использование вне закрытых помещений или в условиях повышенной влажности без дополнительной герметизации
• Работает только при температуре окружающей среды +5…+40 C; при более низких температурах возможны отказы привода
• Не имеет интерфейса Modbus - в отличие от других моделей серии ARMAT, этот вариант не поддерживает цифровую связь
• Требуется специализированный шкаф с направляющими - нельзя установить в обычный щит без монтажных элементов

Примеры использования

• Главный входной автомат в распределительном пункте промышленного цеха
• Щит питания основного конвейера на заводе с частотным регулированием
• Резервный выключатель в системе бесперебойного питания (UPS) крупного офисного здания
• Контрольный аппарат в системе электроснабжения метро, где важны быстрый сервис и дистанционное управление

Практические советы

• Перед первым включением проверьте настройки расцепителя - они должны соответствовать реальной нагрузке (например, 800 А при токе потребления 750 А)
• Обязательно используйте болтовое соединение с моментом затяжки, указанным в руководстве - недостаточно плотное соединение вызывает нагрев
• Проверяйте состояние контактных поверхностей каждые 6–12 месяцев - особенно при частых операциях включения/отключения
• Для дистанционного управления подключите катушки к контроллеру через реле - прямое подключение от PLC может повредить чувствительные выходы
• При замене старого аппарата - сверьте габариты и глубину монтажной рампы. Артикул ar-acb-4va-055-1250a-ttcf требует места минимум 600×800 мм в шкафу
