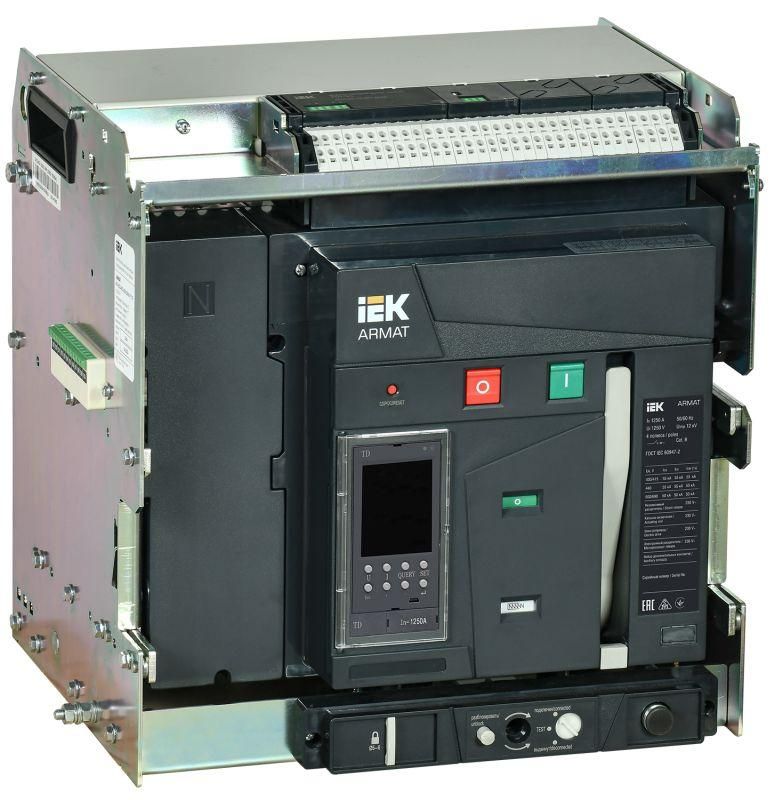

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P типоразмер A 55кА 1250А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VA-055-1250A-TDCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VA-055-1250A-TDCF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Выключатель с выдвижной конструкцией и встроенными аксессуарами подходит для установки в распределительных щитах промышленных объектов, где требуется надежная защита и управление мощными нагрузками.

Назначение и область применения

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VA-055-1250A-TDCF используется для защиты высокомощных электрических цепей с номинальным напряжением до 400 В переменного тока. Он обеспечивает безопасную работу оборудования при аварийных ситуациях - перегрузках и коротких замыканиях. Также выключатель применяется для оперативного включения и отключения участков сети, например, при плановых работах или аварийном отключении.

Подходит для установки в промышленных распределительных пунктах, на входе в цеховые щиты, у трансформаторных подстанций, на конвейерах, насосных станциях, системах вентиляции и других объектах с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для трехфазных сетей 0,4 кВ;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления;
• Диапазон защиты от перегрузки: 500–1250 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 1250–50 000 А - быстрое отключение даже при очень больших токах короткого замыкания;
• Исполнение: выдвижное - устройство можно извлекать из корпуса для обслуживания без демонтажа проводов;
• Моторный привод: встроенный - позволяет дистанционно включать и отключать выключатель без ручного воздействия;
• Катушки включения и отключения: есть - обеспечивают командное управление через внешние сигналы;
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при нестабильном питании;
• Степень защиты IP30 - защита от доступа пальцами и твердыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытые шкафы;
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), подключения к АСУ ТП или другим системам контроля;
• Способ подключения: болтовое - требует качественного затягивания контактных зажимов;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-4VA-055-1250A-TDCF монтируется на специальные направляющие монтажные элементы, предусмотренные в сборочных щитах. Благодаря выдвижной конструкции, он легко извлекается из положения “рабочее” в положение “извлеченное”, позволяя выполнять техобслуживание без отключения всей системы.

Для подключения силовых кабелей необходимо использовать медные жилы сечением, соответствующее току 1250 А - обычно это многожильные кабели с площадью сечения от 2×185 мм2 или более. Все болты должны затягиваться с моментом, указанным в руководстве по эксплуатации - недостаточное усилие вызывает нагрев, избыточное - повреждает контакты.

Управление осуществляется через катушки включения и отключения - они подключаются к внешним кнопкам, PLC или системам автоматизации. Моторный привод работает от 220 В или 380 В переменного тока - перед подключением проверьте соответствие напряжения питания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует совместимость с российскими нормами безопасности для оборудования низкого напряжения. Электронный расцепитель обеспечивает селективность - отключает только аварийный участок, не влияя на остальную сеть. Защита по минимальному напряжению исключает самопроизвольный запуск механизмов после восстановления питания.

Преимущества

• Выдвижная конструкция значительно ускоряет сервисное обслуживание - не нужно отсоединять кабели;
• Встроенный моторный привод и катушки позволяют полностью отказаться от ручного управления - идеально для удаленных или автоматизированных объектов;
• Широкий диапазон настройки расцепителей (от 500 А до 50 кА) позволяет точно адаптировать защиту под реальные условия нагрузки;
• 6 вспомогательных контактов обеспечивают гибкую интеграцию в системы SCADA, АСУ ТП и другие системы мониторинга;
• Длительная гарантия - 5 лет - свидетельствует о высокой надежности компонентов и качества сборки.

Ограничения применения

• Степень защиты IP30 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях;
• Не поддерживает протокол Modbus - хотя в описании серии указано наличие этой возможности, данная модель не имеет интерфейса связи, поэтому не подходит для систем с удаленными контроллерами;
• Работает только при температуре окружающей среды +5…+40 C - при экстремальных условиях требуется принудительное охлаждение или теплоизоляция шкафа;
• Требуется значительное пространство для установки - из-за выдвижной рамы и размеров корпуса нужен минимум 600–800 мм свободного места спереди.

Примеры использования

• Главный ввод в цеховой распределительный пункт с нагрузкой около 1 МВт;
• Щит питания крупного конвейера с несколькими двигателями;
• Линия питания насосной станции водоснабжения;
• Распределительный щит на заводе с автоматическим режимом работы и дистанционным управлением;
• Объекты с высокой вероятностью коротких замыканий - металлургические производства, сварочные участки.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - убедитесь, что порог перегрузки соответствует фактической нагрузке (например, 1000 А вместо максимума 1250 А);
• При использовании моторного привода подключите резервный источник питания - чтобы выключатель мог отключиться даже при отсутствии основного напряжения;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах;
• При замене выключателя сохраняйте старый порядок подключения вспомогательных контактов - они часто связаны с программами ЛПУ и АСУ ТП;
• Не используйте этот выключатель как обычный рубильник - частое ручное включение/отключение снизит срок службы механических деталей.
