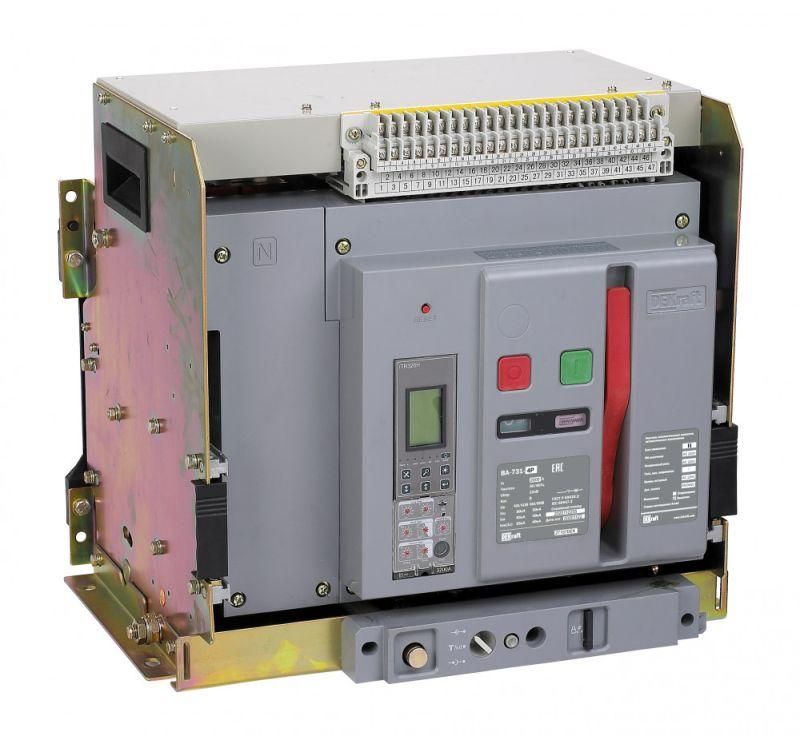

Выключатель автоматический воздушный 4P 1250А 80кА выкатной, расцепитель Н ВА-731 | 27155DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 1250А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при больших токах КЗ, что делает его идеальным решением для промышленных объектов с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 1250А 80кА расцепитель Н ВА-731 используется для защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных установках: на подстанциях, в цехах с мощными двигателями, системах конвейеров, насосных станциях и других объектах с высокой нагрузкой. Подходит для участков, где требуется частое обслуживание, диагностика и быстрая замена оборудования без отключения всей системы.

Технические характеристики

• Номинальный ток: 1250 А - позволяет работать с крупными нагрузками без перегрева
• Число полюсов: 4 - защита всех фаз и нулевого провода
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки при серьезных коротких замыканиях
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В переменного тока
• Тип расцепителя: электронный - обеспечивает гибкую настройку порогов срабатывания и возможность удаленного контроля
• Конструктивное исполнение: выкатное - аппарат можно извлекать из корпуса для обслуживания без демонтажа проводов
• Защита от замыканий на землю: да - встроенный функционал для обнаружения утечек тока на корпус
• Привод: электрический - работает от внешнего источника питания 230 В переменного тока
• Диапазон регулировки срабатывания при КЗ: 2500 А - минимальный порог отключения при коротком замыкании
• Степень защиты IP40 - защита от доступа к опасным частям и попадания предметов более 1 мм, но не от воды
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния (включен/выключен) и индикации в системах АСУ ТП
• Способ монтажа: монтажная плата - устанавливается в специальном каркасе с жестким креплением

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 1250А 80кА расцепитель Н ВА-731 совместим со стандартными сборками для выкатных устройств с глубиной не менее 800 мм. Монтаж выполняется на металлической платформе внутри распределительного щита. Все силовые и вспомогательные соединения расположены сзади - горизонтально. Для работы необходим источник 230 В переменного тока для питания моторного привода, электромагнита включения и независимого расцепителя. Установка требует соблюдения норм DIN EN 61439 и наличия свободного пространства вокруг аппарата для теплоотвода и доступа к механизмам.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных условиях. Электронный расцепитель обеспечивает многократную защиту от перегрузки, короткого замыкания и замыкания на землю. Отключение происходит без взрывов или выбросов дуги благодаря внутреннему гашению. IP40 предотвращает случайный доступ к токоведущим частям, однако не защищает от влаги - применение допускается только в закрытых помещениях без повышенной влажности.

Преимущества

• Выкатная конструкция позволяет менять или ремонтировать выключатель без отключения всего щита - снижает простои
• Электронный расцепитель типа H предоставляет детализированные данные о состоянии сети через интерфейсы АСУ ТП
• Встроенная защита от замыканий на землю исключает необходимость дополнительных устройств
• Работа с моторным приводом и электромагнитом включения обеспечивает дистанционное управление
• 4 вспомогательных контакта легко интегрируются в системы SCADA и ЛАС

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В переменного тока для работы привода и расцепителей - при отключении электроэнергии невозможно выполнить дистанционное включение
• Подходит только для трехфазных сетей с нейтралью - не применяется в однофазных или DC-системах
• Максимальный рабочий ток 1250 А - не подходит для цепей выше 1600–2000 А
• Не имеет механического ручного привода - нельзя включить/отключить вручную без внешних элементов

Примеры использования

• Главный входной автомат в распределительном щите цеха с 10+ мощными станками
• Щит питания конвейерной линии на пищевом заводе
• Центральный выключатель в подстанции 6(10)/0,4 кВ
• Защита группы насосов в системе водоснабжения
• Участок с частотными преобразователями, где важна точная настройка токовой защиты

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины шкафа - выкатной механизм требует минимум 800 мм свободного пространства
• Обязательно подключите все четыре вспомогательных контакта к системе мониторинга - они дают информацию о положении аппарата и его состоянии
• Настройка электронного расцепителя должна выполняться квалифицированным персоналом - неверные параметры могут вызвать ложные срабатывания или отказ защиты
• Проверяйте целостность изоляции и состояние контактов при каждом плановом осмотре - особенно после аварийных отключений
• Для долгой службы используйте только оригинальные запчасти DEKRAFT - совместимые аналоги могут нарушить точность срабатывания
