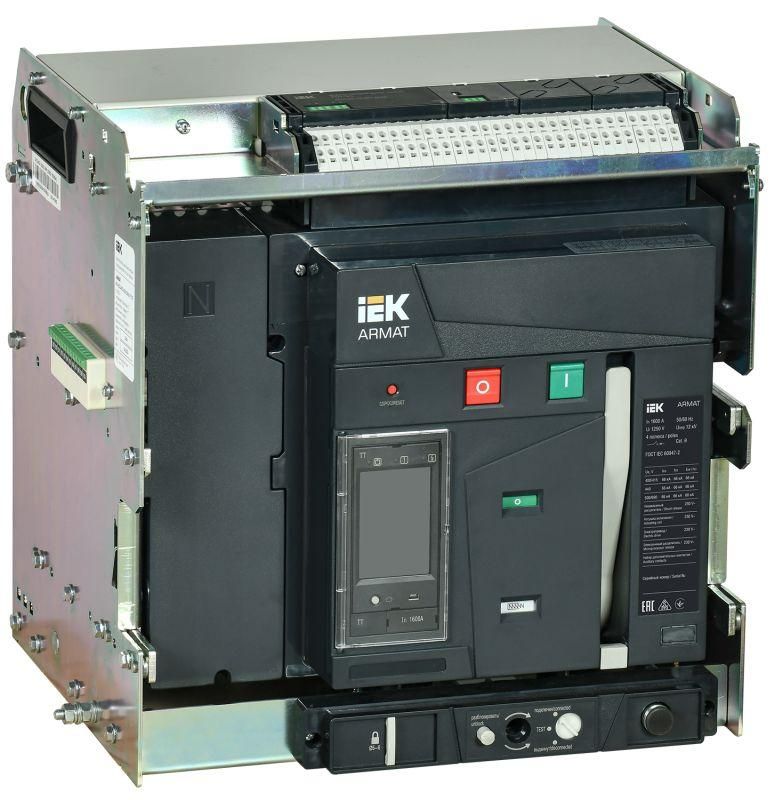

Выключатель автоматический воздушный 4п A 1600А 66кА TT выдвиж. с комплектом аксессуаров ARMAT IEK AR-ACB-4VA-066-1600A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 4P A 66кА 1600А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надежной защиты мощных электрических цепей в промышленных установках. Артикул ar-acb-4va-066-1600a-ttcf обеспечивает управление и защиту при высоких токах короткого замыкания, совмещает встроенную автоматизацию и удобство обслуживания благодаря выдвижной конструкции.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 4P A 66кА 1600А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или удалённого включения/выключения нагрузки. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных щитах крупных объектов: заводы, энергоузлы, ЖКХ, торговые центры, метрополитены. Подходит для систем с номинальным напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Число полюсов: 4 - защищает все три фазы и ноль одновременно; идеально для трёхфазных сетей с глухозаземлённой нейтралью;
• Номинальная отключающая способность: 66 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–415 В;
• Электронный расцепитель - точная настройка порогов срабатывания, возможность диагностики состояния сети;
• Диапазон защиты от перегрузки: 640…1600 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 1600…50 000 А - быстрое отключение даже при экстремальных токах;
• Встроенный моторный привод - позволяет управлять выключателем дистанционно через кнопки или системы АСУ ТП;
• Катушки включения и отключения - обеспечивают работу вручную или по сигналу из внешней системы управления;
• 6 вспомогательных контактов - передают информацию о положении контактов (закрыт/открыт) в ;
• Защита по минимальному напряжению - предотвращает самовключение при восстановлении питания после аварии;
• Степень защиты IP30 - защищено от доступа пальцев и предметов >2,5 мм, но не герметично;
• Способ подключения: болтовой - требует правильного затягивания контактных зажимов;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель выполнен в выдвижном исполнении - он устанавливается на специальные направляющие шины внутри ячейки, позволяя легко выводить его на обслуживание без демонтажа проводов. Монтаж осуществляется исключительно на монтажные элементы, предусмотренные в сборочных щитах. Для работы требуется наличие силового контура с подходящими медными шинами или кабелями сечением не менее 120 мм2. Болтовые соединения должны затягиваться моментом, указанным в руководстве по эксплуатации. Выдвижная рамка имеет механические фиксаторы для безопасного перемещения между рабочим, пробным и отсоединённым положениями.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 4P A 66кА 1600А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) соответствует требованиям ГОСТ Р 50030.2, которые гарантируют соответствие европейским нормам IEC 60947-2. Электронный расцепитель обеспечивает селективность и координированную работу с другими аппаратами защиты. Наличие защиты по минимальному напряжению снижает риск неконтролируемого запуска оборудования после сбоев в питании.

Преимущества

• Выдвижная конструкция - минимизирует время техобслуживания и замены;
• Встроенный моторный привод + катушки - реализация автоматизации без допоборудования;
• Широкий диапазон настройки расцепителей - адаптация под различные типы нагрузок;
• 6 вспомогательных контактов - достаточное количество для интеграции в SCADA и PLC;
• Долгий срок гарантии - свидетельство качества сборки и материалов;
• Поддержка серий ARMAT - единая система компонентов, совместимых друг с другом.

Ограничения применения

• Не применяется вне помещений - степень защиты IP30 не предусматривает защиту от воды и пыли;
• Требуется жесткая базовая конструкция - вес аппарата более 100 кг, необходим прочный металлический каркас;
• Не рекомендован для малых объектов - цена и габариты делают его экономически невыгодным при токах ниже 800 А;
• Работает только при наличии внешнего источника питания для катушек и привода - без напряжения управления не сможет ни включиться, ни отключиться командой;
• Не поддерживает модульную связь Modbus - хотя ряд изделий серии ARMAT поддерживают её, данная модель не оснащена интерфейсом связи.

Примеры использования

• Главный входной автомат в распределительном пункте завода с потребляемой мощностью около 1 МВт;
• Секционный выключатель между двумя источниками питания в системе бесперебойного электроснабжения;
• Щит основного питания в торговом комплексе с несколькими лифтами, HVAC и световым оборудованием;
• Централизованное управление группой двигателей на конвейере с возможностью дистанционного отключения при аварии.

Практические советы

• Перед первым включением проверьте затяжку всех болтовых соединений - недостаточно плотное соединение вызывает нагрев и выход из строя;
• Настройте расцепители согласно реальной нагрузке, а не по максимуму - переусложненная защита снижает селективность;
• Обеспечьте свободный доступ к выкатываемому механизму - место для обслуживания должно позволять полностью вывести устройство;
• Проверьте наличие напряжения на катушках управления перед попыткой дистанционного включения - часто причина отказа - просто отключен контрольный источник;
• При использовании в условиях повышенной вибрации дополнительно закрепите кабели и используйте антивибрационные муфты;
• Регулярно проверяйте состояние контактов и механизмов - каждые 6–12 месяцев, особенно при частых циклах включения/отключения.
