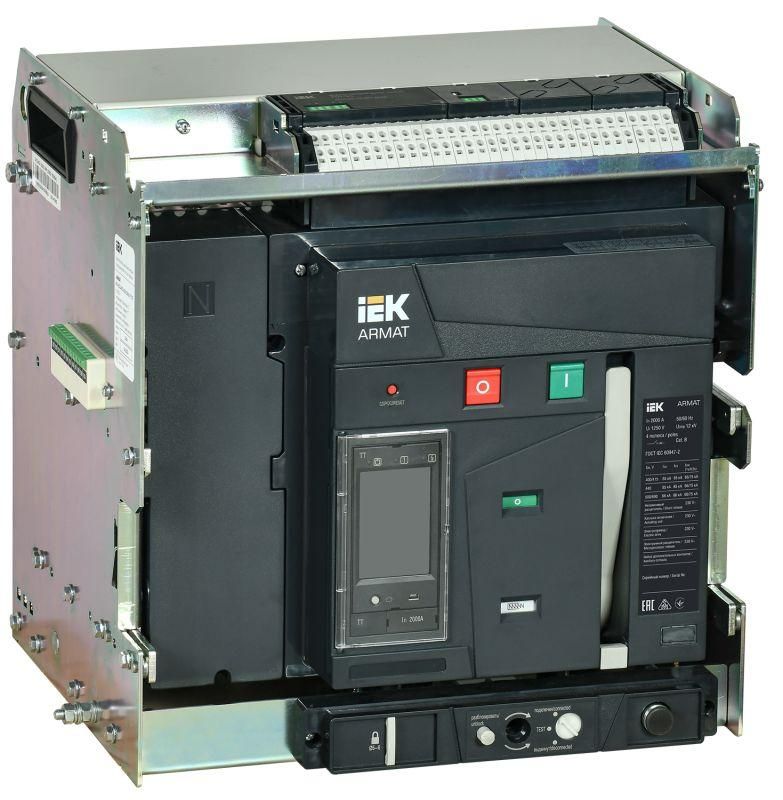

Выключатель автоматический воздушный 4п B 2000А 85кА TT выдвиж. с комплектом аксессуаров ARMAT IEK AR-ACB-4VB-085-2000A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 4P B 85кА 2000А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надёжной защиты мощных электрических цепей в промышленных установках. Артикул ar-acb-4vb-085-2000a-ttcf обеспечивает управление и защиту при высоких токах короткого замыкания, совмещая выдвижную конструкцию с полноценным комплектом аксессуаров.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 4P B 85кА 2000А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в распределительных щитах крупных промышленных объектов: заводы, энергоузлы, водоканалы, метрополитены, жилые комплексы с централизованной подачей электроэнергии. Подходит для главных вводов и секционирования шин.

Технические характеристики

• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса - защищает все фазы и ноль в трёхфазной сети 400 В;
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для систем переменного тока 380–415 В;
• Электронный расцепитель - точная настройка порогов срабатывания, возможность диагностики и связи с системой управления;
• Диапазон защиты от перегрузки: 800–2000 А - можно настраивать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 2000–50000 А - быстрое отключение даже при экстремальных токах;
• Встроенный моторный привод - позволяет управлять выключателем дистанционно, без ручного воздействия;
• Катушки включения и отключения - обеспечивают командное управление через внешние сигналы (например, от PLC);
• Шесть вспомогательных контактов - передают информацию о положении контактов (включен/отключен) в системы контроля;
• Защита по минимальному напряжению - предотвращает самопроизвольное включение при восстановлении питания после аварийного отключения;
• Степень защиты IP30 - защита от доступа посторонних предметов (>2,5 мм), но не от воды; подходит только для внутренней установки в закрытых щитах;
• Срок гарантии: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Устройство монтируется на специальные монтажные элементы (рейки или рамы) в сборных щитах. Соединение силовых цепей - болтовое, требует соблюдения момента затяжки согласно руководству. Выдвижная конструкция позволяет выводить аппарат из корпуса для обслуживания без демонтажа проводов - достаточно откатить его на роликах. Для работы с моторным приводом требуется подключение управляющего напряжения (обычно 24 В DC / 230 В AC). Комплект аксессуаров (катушки, привод) уже установлен и готов к использованию. Убедитесь, что габариты аппарата соответствуют свободному месту в щите - он занимает значительный объём из-за выдвижного механизма.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 4P B 85кА 2000А TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для оборудования до 1000 В. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению исключает опасные режимы запуска при проседании сети.

Преимущества

• Выдвижная конструкция - снижает время техобслуживания и замены на 60–70% по сравнению с стационарными моделями;
• Встроенные аксессуары - не требуют дополнительной покупки и наладки привода и катушек;
• Расширяемый диапазон настройки - позволяет адаптировать защиту под изменяющуюся нагрузку без замены аппарата;
• Поддержка удалённого управления - легко интегрируется в SCADA и системы автоматизации;
• Длительная гарантия - 5 лет свидетельствуют о высокой надёжности компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Требует места для выдвижения - необходимо минимум 1,2–1,5 м свободного пространства спереди для обслуживания;
• Не работает без управляющего напряжения для привода и катушек - при отключении питания отдельной цепи дистанционное управление становится невозможным;
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - это сокращает механический ресурс контактов;
• Не имеет интерфейса Modbus в базовой комплектации - для связи нужна доп. плата, которая не указана в характеристике.

Примеры использования

• Главный ввод в цехе с мощностью 1,5 МВт - защита от КЗ и перегрузки при работе нескольких станков одновременно;
• Распределительный пункт ЖКХ - управление питанием лифтов, насосов, освещения общего пользования;
• Центральный щит больницы - обеспечение бесперебойного питания критических систем с возможностью дистанционного отключения при плановых работах;
• Производственные линии с частотниками - защита от импульсных перегрузок и сбоев напряжения.

Практические советы

• Перед первым включением проверьте правильность подключения катушек включения и отключения - неверное напряжение может повредить электронику;
• Настройте расцепитель по реальной нагрузке - начинайте с нижнего порога (800 А) и увеличивайте до уровня среднего потребления, но не выше 90% от номинала;
• Обязательно используйте блокировку при обслуживании - выдвижной механизм имеет механическую блокировку, чтобы предотвратить случайное включение;
• Проверяйте момент затяжки болтов силового соединения - недостаточно плотное соединение вызывает нагрев и выход из строя;
• При наличии системы автоматизации подключите вспомогательные контакты к контроллеру - они покажут состояние выключателя в реальном времени.
