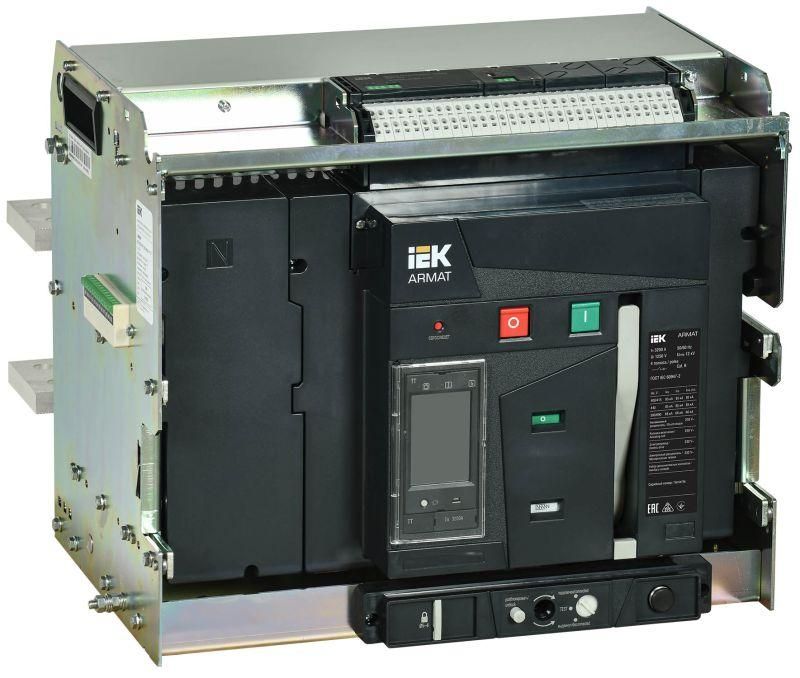

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P типоразмер E 85кА 3200А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VE-085-3200A-TTCF IEK

Автоматический выключатель IEK (ИЭК) AR-ACB-4VE-085-3200A-TTCF - это выдвижной воздушный выключатель на 3200 А, предназначенный для надёжной защиты и управления мощными электрическими цепями в промышленных установках. Устройство сочетает высокую отключающую способность (85 кА), электронный расцепитель с точной настройкой и встроенный моторный привод, обеспечивая безопасную работу даже при максимальных нагрузках.

Назначение и область применения

Автоматический выключатель IEK (ИЭК) AR-ACB-4VE-085-3200A-TTCF используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения оборудования. Подходит для установки в распределительных щитах крупных предприятий, заводов, энергообъектов, ЖКХ и других местах, где требуется управление токами выше 1000 А. Применяется в системах питания станков, конвейеров, насосных групп, трансформаторных подстанций и других мощных потребителей.

Технические характеристики

• Номинальный ток: 3200 А - способен работать длительно при таких значениях без перегрева.
• Число полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с заземлённой нейтралью.
• Отключающая способность: 85 кА - способен безопасно отключить сверхтоки при аварийном КЗ, соответствует требованиям для средних и крупных промышленных объектов.
• Расцепитель: электронный типа TT - обеспечивает гибкую настройку порогов срабатывания, отличается точностью и устойчивостью к помехам.
• Защита от перегрузки: диапазон 1280–3200 А - можно настраивать в зависимости от нагрузки, избегая ложных срабатываний.
• Защита от КЗ: диапазон 3200–65000 А - адаптивная чувствительность, позволяет выбирать уровень отклика под конкретную сеть.
• Номинальное напряжение: 400 В - оптимально для промышленных трёхфазных сетей 400/230 В.
• Моторный привод: встроенный - позволяет дистанционно включать и отключать устройство без ручного воздействия.
• Управление по минимальному напряжению: да - автоматически отключится при проседании напряжения ниже заданного уровня, предотвращая повреждение оборудования.
• Подключение: болтовое - надёжное механическое соединение с шинами или кабелями, требует профессионального монтажа.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/отключен), удалённого управления, интеграции в системы АСУ ТП.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм - предназначен для установки внутри закрытых щитов, не для открытой среды.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-4VE-085-3200A-TTCF имеет выдвижное исполнение - его можно легко перемещать между рабочим и обслуживаемым положениями без демонтажа проводов. Монтаж осуществляется на специальные направляющие (монтажные элементы), совместимые с сериями ARMAT. Для правильной установки необходимо соблюдать посадочные размеры и использовать рекомендованную фиксацию. Болтовое подключение требует момента затяжки согласно руководству производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Выдвижная конструкция позволяет проводить техобслуживание и замену без отключения всей сети - достаточно перевести аппарат в “отсоединённое” положение.

Безопасность и стандарты

Автоматический выключатель AR-ACB-4VE-085-3200A-TTCF соответствует ГОСТ Р 50030.2, который регламентирует требования к воздушным выключателям для низковольтных распределительных систем. Электронный расцепитель обеспечивает селективность и координированную работу с другими защитными устройствами. Наличие защиты по минимальному напряжению снижает риск запуска оборудования при нестабильном питании. Все материалы и конструктивные решения прошли проверку на термическую и электродинамическую стойкость при максимальных токах КЗ.

Преимущества

• Выдвижная конструкция упрощает сервисное обслуживание и замену без отключения питания всей системы.
• Встроенный моторный привод позволяет реализовать автоматическое управление через PLC или SCADA-системы.
• Широкий диапазон настройки расцепителя (до 65 кА) делает устройство универсальным для различных схем защиты.
• 6 вспомогательных контактов обеспечивают гибкую интеграцию в системы контроля и сигнализации.
• Длительная гарантия (5 лет) говорит о высокой надёжности сборки и использовании качественных компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 исключает использование в условиях пыли, влаги или прямого попадания воды.
• Требует наличия свободного пространства вокруг корпуса для выдвижения и теплоотвода - не допускается плотная упаковка в щите.
• Не поддерживает модульную связь по Modbus - хотя в описании серии указано такое возможно, данная модель не оснащена интерфейсом связи; для удалённого мониторинга нужны внешние модули.
• Не применяется в сетях с напряжением выше 400 В - превышение может вызвать пробой изоляции.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью более 1 МВт.
• Защита главного трансформатора 10/0,4 кВ на промышленном объекте.
• Управление питанием группы мощных насосов в системе водоснабжения города.
• Резервирование линии питания критических нагрузок в больницах или серверных помещениях.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут быть установлены на заводе на максимум (3200 А), что не всегда соответствует вашей нагрузке.
• При монтаже используйте только подходящие по сечению кабели - для 3200 А обычно требуется медный кабель с площадью сечения 3×300+1×150 мм2 и выше.
• Обязательно проведите тестовое срабатывание после монтажа - имитируйте перегрузку и КЗ (по методике производителя), чтобы убедиться в корректной работе расцепителя.
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при частых циклах включения/отключения.
• Для работы с встроенными вспомогательными контактами составьте схему подключения заранее - их номера и назначение указаны в техпаспорте.
