Выключатель автоматический воздушный 4P 3200А 80кА выкатной, расцепитель Н ВА-732 | 27160DEK DEKraft APC

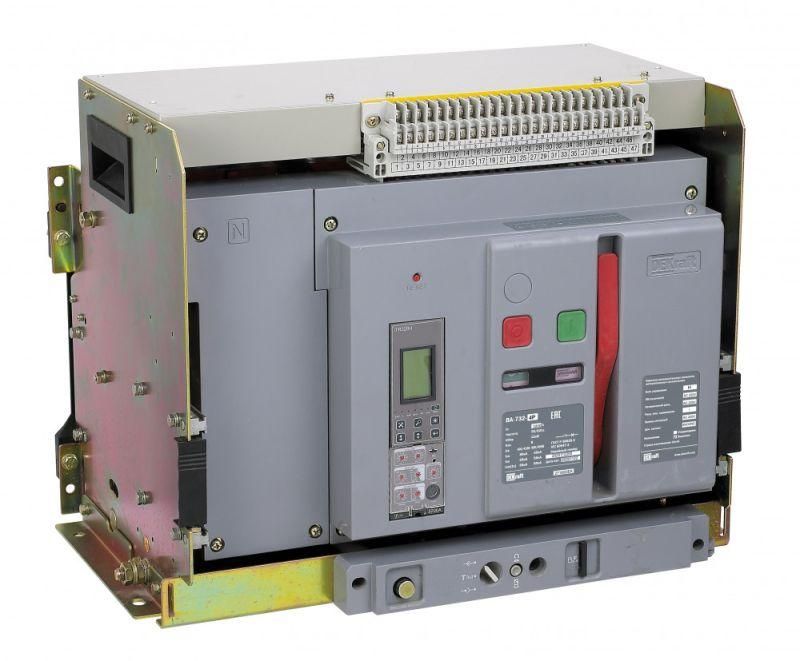

Автоматический выключатель воздушный выкатной 4P 3200А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты высокомощных электрических цепей в промышленных распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при максимальных токах КЗ, что делает его идеальным решением для крупных объектов с требовательными требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 3200А 80кА расцепитель Н ВА-732 используется для защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных установках: на подстанциях, в цехах с мощным оборудованием, на предприятиях энергоемких отраслей - металлургии, химической промышленности, водоснабжении, транспорте. Подходит для систем с высокими пиками нагрузки и частыми аварийными режимами.

Технические характеристики

• Номинальный ток: 3200 А - позволяет работать с большими нагрузками без перегрева и ложных срабатываний;
• Количество полюсов: 4 - защита всех фаз и нулевого проводника;
• Номинальная отключающая способность: 80 кА - способен безопасно отключить цепь при самых серьезных коротких замыканиях;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В переменного тока;
• Тип расцепителя: электронный - обеспечивает гибкую настройку порогов срабатывания, высокую точность и возможность дистанционного контроля;
• Конструктивное исполнение: выкатное - аппарат можно извлекать из корпуса для обслуживания без демонтажа кабелей;
• Защита от замыканий на землю: да - встроенный функционал для обнаружения утечек тока в землю;
• Диапазон регулировки расцепителя короткого замыкания: до 6400 А - можно настраивать чувствительность к КЗ в широких пределах;
• Степень защиты IP40 - защита от доступа инструментов и частиц размером более 1 мм, но не герметичен;
• Количество вспомогательных контактов: 4 шт - используются для сигналов состояния, удаленного управления и индикации;
• Способ монтажа: монтажная плата - устанавливается в специализированные ячейки с жестким креплением;
• Привод: электрический - работает от внешнего источника питания 230 В переменного тока.

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 3200А 80кА расцепитель Н ВА-732 совместим с ячейками стандарта IEC 62271-200, предназначенными для выкатных аппаратов. Монтаж выполняется исключительно на заранее подготовленную монтажную плату с правильным расположением контактов и направляющих. Присоединения - задние горизонтальные, поэтому кабельные выводы должны подходить сзади. Для работы необходим источник 230 В переменного тока для привода и расцепителей. Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием конденсата.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Электронный расцепитель обеспечивает селективность и минимизирует риск массового отключения. Защита от замыканий на землю снижает опасность поражения током и возгорания. IP40 не допускает использование во влажных или пыльных условиях вне закрытых щитовых.

Преимущества

• Выкатная конструкция позволяет менять или проверять устройство без отключения всей системы - экономит время на техобслуживание;
• Электронный расцепитель типа H предоставляет детальную информацию о состоянии сети через интерфейсы диспетчеризации;
• Встроенная комплектация (моторный привод, независимый расцепитель, сигнальные контакты) исключает необходимость докупать элементы управления;
• Высокая отключающая способность (80 кА) гарантирует сохранность оборудования даже при экстремальных авариях;
• Регулируемые параметры защиты позволяют адаптировать выключатель под конкретную нагрузку и координировать с другими защитными устройствами.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 не защищает от воды и пыли;
• Требует постоянного наличия напряжения 230 В для работы привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение;
• Подходит только для трехфазных сетей с нейтралью; не применяется в однофазных или постоянном токе;
• Габариты и вес требуют прочной опорной конструкции - нельзя устанавливать на легкие или деформирующиеся панели;
• Не рекомендован для частых операций включения/выключения - предназначен для основной защиты, а не для частой коммутации.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими сварочными машинами и конвейерами;
• Защита главного питателя на насосной станции с двигателями мощностью более 500 кВт;
• Центральный выключатель в системе бесперебойного питания (UPS) большой мощности;
• Щитовая автоматики на заводе по производству пластиков с высокими требованиями к селективности защиты.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей ячейки - выкатной механизм требует точного совпадения направляющих;
• Убедитесь, что кабели имеют достаточное сечение для 3200 А - недостаточное сечение вызывает нагрев и выход из строя;
• Настройте параметры электронного расцепителя согласно расчетной нагрузке и времени селективности - используйте руководство пользователя DEKRAFT;
• Обязательно подключите все четыре вспомогательных контакта к системе SCADA или пульту управления - они обеспечивают полноценную диспетчеризацию;
• Проверяйте состояние контактов и механических элементов каждые 6–12 месяцев - особенно после нескольких срабатываний КЗ;
• Не используйте этот автомат вместо обычного рубильника - он не предназначен для частых ручных операций.
