Выключатель автоматический воздушный 4P 2500А 80кА выкатной, расцепитель Н ВА-732 | 27159DEK DEKraft APC

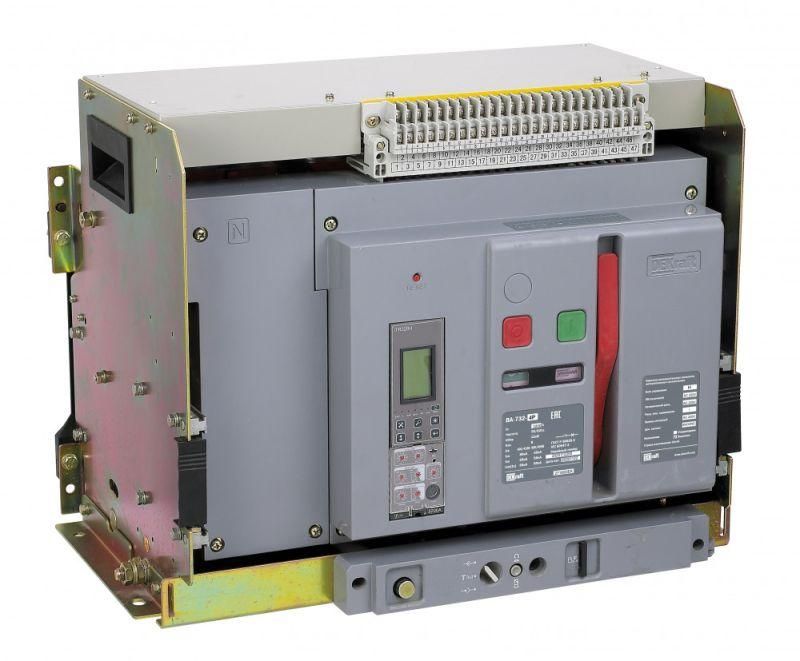

Автоматический выключатель воздушный выкатной 4P 2500А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты высокомощных электрических сетей до 690 В переменного тока. Благодаря выкатной конструкции и электронному расцепителю типа H, устройство обеспечивает точную защиту, удобный сервис и возможность удалённого контроля. Применяется в промышленных распределительных щитах, на подстанциях и в системах бесперебойного энергоснабжения.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2500А 80кА расцепитель Н ВА-732 используется для коммутации и защиты мощных электрических цепей в промышленных объектах. Подходит для установки в главных распределительных щитах, на входе в трансформаторные подстанции, у крупных двигателей, конвейерных линий и других потребителей с токами выше 1000 А. Устройство особенно эффективно там, где требуется частое обслуживание, быстрая замена или диспетчеризация — благодаря выкатной конструкции и возможностям блока управления типа H.

Технические характеристики

• Номинальный ток: 2500 А
• Количество полюсов: 4
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В AC
• Тип расцепителя: Электронный, с функциями защиты от перегрузки, КЗ и замыканий на землю
• Диапазон настройки защиты от перегрузки: 1000–2500 А
• Диапазон срабатывания при КЗ без выдержки времени: 5000 А
• Защита от замыканий на землю: Да (настраивается)
• Конструкция: Выкатная — аппарат извлекается из корпуса на направляющих для обслуживания
• Моторный привод: Встроенный, 230 В AC — позволяет дистанционно включать/выключать
• Расцепитель минимального напряжения: Есть — отключает при снижении напряжения ниже порога
• Тип привода: Электрический
• Подключение силовой цепи: На шину (заднее горизонтальное)
• Степень защиты IP: IP40 — защита от предметов >1 мм, но не от воды
• Управление: Кнопка нажимная на лицевой панели
• Вспомогательные контакты: 4 шт. — для сигналов “Вкл”, “Откл” и положения в корзине
• Способ монтажа: Монтажная плата — фиксируется на жестком основании через болты

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2500А 80кА расцепитель Н ВА-732 монтируется на специализированную монтажную плату с отверстиями под крепёж. Для подключения силовых проводников используются задние горизонтальные шины — необходимо заранее подготовить шинную систему соответствующего сечения. Установка требует доступа с тыльной стороны щита. Выкатная система позволяет извлечь аппарат без демонтажа всей системы — достаточно открыть дверцу и потянуть за ручку. Моторный привод и все вспомогательные контакты подключаются к клеммным колодкам на боковой стенке. Обязательно проверьте совпадение габаритов с ячейкой щита — посадочные размеры рассчитаны под стандартные рамки DEKraft.

Безопасность и стандарты

Автоматический выключатель ВА-732 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Защита от замыканий на землю и минимального напряжения повышают безопасность при аварийных режимах. IP40 предотвращает попадание инструментов и крупной пыли внутрь, но не защищает от влаги — не применяйте во влажных помещениях без дополнительной герметизации. Все электрические цепи управления работают на 230 В AC — соблюдайте правила работы с напряжением этого уровня.

Преимущества

• Выкатная конструкция — быстрый доступ для осмотра и замены без отключения всего щита
• Электронный расцепитель типа H — точная настройка токов срабатывания, диагностика отказов, запись событий
• Интегрированный моторный привод — возможность дистанционного управления и автоматизации
• Четыре вспомогательных контакта — легко интегрируются в SCADA и системы учёта
• Защита от замыканий на землю — снижает риск возгораний и поражений током
• Сигнальный контакт положения в корзине — исключает случайное включение при обслуживании

Ограничения применения

• Не предназначено для установки вне закрытых щитов — степень защиты IP40 не защищает от влаги и пыли в открытых условиях
• Требуется жёсткая монтажная плата; не допускается установка на гибкие или вибрирующие поверхности
• Нельзя использовать в сетях постоянного тока — только переменный ток до 690 В
• Максимальный рабочий ток 2500 А — не подходит для цепей свыше этой величины
• Не имеет механической блокировки против ручного включения при отключенном питании — используйте внешнюю блокировку при работе в опасных зонах

Примеры использования

• Главный ввод в промышленный цех с несколькими трансформаторами
• Щит питания конвейерной линии с двигателями суммарной мощностью более 1 МВт
• Распределительный пункт на заводе с системой автоматического резервирования
• Центры управления насосными станциями, где важна диспетчеризация и удалённый контроль
• Объекты с повышенными требованиями к надёжности — больницы, химические производства

Практические советы

• Перед монтажом проверьте соответствие сечения шин и токового класса — для 2500 А рекомендуются медные шины минимум 120 мм²
• Настройте расцепитель по реальным условиям нагрузки — не используйте заводские значения по умолчанию
• При использовании моторного привода убедитесь, что источник 230 В AC стабилен — скачки напряжения могут вызвать сбои в управлении
• Регулярно проверяйте состояние контактов вспомогательных цепей — они часто выходят из строя раньше основных
• При замене устройства сохраните настройки расцепителя — тип H позволяет экспортировать параметры через интерфейс
• Не открывайте крышку при включённом питании — даже при выкатанном аппарате внутри остаётся напряжение
