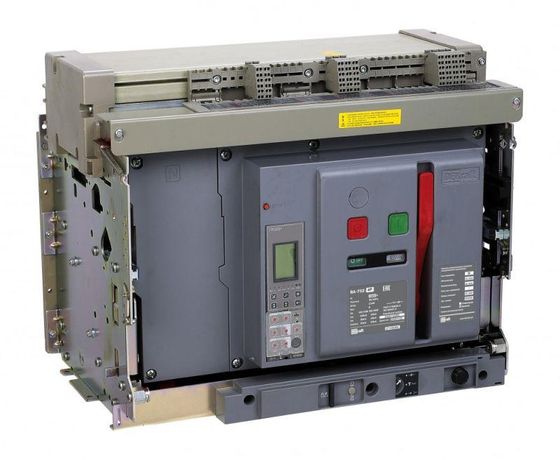

Выключатель автоматический воздушный 4P 4000А 100кА выкатной, расцепитель Н ВА-752 | 27165DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 4000А 100кА расцепитель Н ВА-752 от DEKraft предназначен для защиты высокомощных электрических цепей в промышленных распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при максимальных токах КЗ, что делает ВА-752 идеальным решением для крупных объектов с жесткими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 4000А 100кА расцепитель Н ВА-752 используется для защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных установках: на подстанциях, в цехах с мощными двигателями, системах конвейеров, сварочном оборудовании, а также в энергоемких объектах - металлургии, химической промышленности, водоканалах и ЖКХ.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 4
• Номинальный ток: 4000 А
• Номинальная отключающая способность: 100 кА при 690 В
• Номинальное напряжение: до 690 В AC
• Тип расцепителя: электронный, с возможностью настройки
• Защита от замыканий на землю: встроена, с регулируемой чувствительностью
• Диапазон регулировки тока КЗ: от 8000 А
• Привод: электрический, с моторным приводом 230 В AC
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Степень защиты IP: IP40 - защита от предметов >1 мм, но не от воды
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнал положения в корзине)
• Способ монтажа: монтажная плата - фиксируется на металлическом основании через болтовые соединения
• Подключение: задние горизонтальные - кабельные выводы снизу и сзади

Совместимость и монтаж

ВА-752 устанавливается в специализированные ячейки распределительных устройств с соответствующим габаритом и механическим креплением. Монтаж выполняется на монтажной плате - требуется предварительно подготовить отверстия и закрепить выключатель болтами. Подключение кабелей - только с тыльной стороны, в горизонтальном порядке. Для работы необходим доступ к задней части щита. Установка требует соблюдения норм DIN EN 61439. Выкатная система позволяет легко обслуживать аппарат без отключения всей системы - достаточно выдвинуть корзину на направляющие.

Безопасность и стандарты

Автоматический выключатель ВА-752 соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижая риск ложных срабатываний. Встроенные контакты позволяют интегрировать выключатель в системы SCADA и АСУ ТП. Защита от замыканий на землю повышает безопасность персонала и оборудования при утечках тока.

Преимущества

• Выкатная конструкция - быстрое техобслуживание без отключения питания всей системы
• Электронный расцепитель - точная настройка порогов срабатывания, возможность дистанционного контроля
• Встроенный моторный привод - автоматическое включение/выключение, совместим с удаленным управлением
• Четыре вспомогательных контакта - обеспечивают полный контроль состояния аппарата в системе автоматизации
• Работа при 100 кА КЗ - гарантирует сохранность оборудования даже при серьезных аварийных режимах

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 исключает использование во влажной или запыленной среде без дополнительной оболочки
• Требуется стационарная установка в щите с достаточным свободным пространством для выдвижения корзины
• Не работает без внешнего питания 230 В AC - для привода, расцепителей и сигнализации
• Не рекомендован для частых операций включения/отключения - рассчитан на длительную работу, а не на частую коммутацию

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжелыми станками
• Щит питания конвейерной линии на заводе по производству пластиков
• Центральный выключатель в подстанции ЖКХ для защиты группы трансформаторов
• Система управления электрооборудованием в водопроводной насосной станции

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров вашей ячейки - выкатной механизм требует четкого совпадения габаритов
• Используйте только медные кабели сечением, соответствующим 4000 А - недостаточное сечение вызывает нагрев и отказ
• Настройте параметры расцепителя согласно нагрузкам вашего объекта - особенно важно правильно задать ток срабатывания КЗ (не ниже 8000 А)
• Обеспечьте постоянное питание 230 В AC для привода и расцепителей - потеря питания лишает вас возможности дистанционного управления
• Проверяйте состояние вспомогательных контактов при плановом осмотре - они являются источником информации для АСУ ТП
• Не используйте ВА-752 в качестве обычного рубильника - он не предназначен для частых ручных операций
