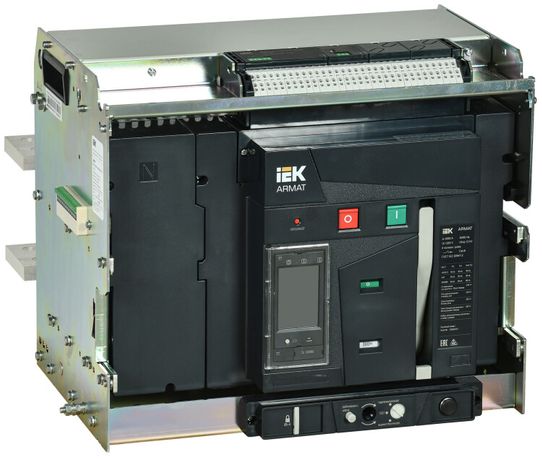

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P F 85кА 4000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VF-085-4000A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VF-085-4000A-TTCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения. Выключатель используется в промышленных распределительных устройствах с высокой нагрузкой, где требуется надежная отключающая способность и возможность удаленного управления.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-4VF-085-4000A-TTCF применяется в системах электроснабжения с номинальным напряжением до 400 В и током до 4000 А. Он защищает оборудование от повреждений при аварийных режимах - перегрузке и коротком замыкании. Также обеспечивает оперативное управление цепью: включение и отключение вручную или через внешние команды. Подходит для установки в щитах крупных предприятий, заводов, энергообъектов, ЖКХ и других местах с высокими требованиями к надежности.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 4000 А
• Количество полюсов: 4
• Номинальная отключающая способность: 85 кА
• Исполнение: выдвижное - позволяет извлекать устройство из корпуса без демонтажа проводов
• Тип расцепителя: электронный, с настраиваемыми параметрами защиты
• Защита от перегрузки: настраивается в диапазоне 1600–4000 А
• Защита от КЗ: настраивается в диапазоне 4000–65000 А
• Привод: электрический, с моторным приводом для дистанционного управления
• Защита по минимальному напряжению: да - отключает при снижении напряжения ниже заданного порога
• Подключение силовой цепи: болтовое, для надежной фиксации шин и кабелей
• Вспомогательные контакты: 6 шт. - для сигнализации состояния (включен/отключен) и подключения управляющих цепей
• Степень защиты IP30: защита от доступа пальцев и твердых предметов, но не от воды
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-4VF-085-4000A-TTCF монтируется на специальные монтажные элементы (рейки или рамы) внутри распределительного щита. Благодаря выдвижному исполнению, он легко извлекается для обслуживания, проверки или замены - без отсоединения силовых кабелей. Для работы требует наличие двухкатушечной системы: одна для включения, другая для отключения, питание 220 В переменного тока. Управление возможно как кнопками на лицевой панели, так и через внешнюю систему автоматизации. Максимальный момент затяжки болтов - соблюдать рекомендации производителя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2, который определяет требования к автоматическим выключателям для низковольтных распределительных систем. Электронный расцепитель обеспечивает точную и быструю реакцию на аварии, предотвращая перегрев и возгорание. Наличие защиты по минимальному напряжению исключает самопроизвольное включение оборудования после восстановления питания, что важно для безопасности технологических процессов. IP30 не предусматривает защиту от влаги - установка допускается только в закрытых помещениях с контролируемой средой.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для сетей с большими токами КЗ
• Выдвижная конструкция - упрощает техническое обслуживание и замену
• Электронный расцепитель с широким диапазоном настроек - гибкая адаптация под конкретную нагрузку
• Моторный привод + две катушки (включения и отключения) - обеспечивают дистанционное управление
• 6 вспомогательных контактов - позволяют интегрировать выключатель в системы АСУ ТП и SCADA
• Длительная гарантия (5 лет) - подтверждает надежность сборки и качества компонентов

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Требуется источник постоянного или переменного тока 220 В для работы катушек - без него невозможны дистанционные операции
• Работает только в сетях с номиналом до 400 В; для более высоких напряжений (до 690 В) нужны другие модели серии ARMAT
• Не имеет интерфейса Modbus - хотя серия ARMAT поддерживает связь, данная модификация не оснащена коммуникационным модулем
• Требует профессионального монтажа - неправильная затяжка болтов или неверная настройка расцепителя может привести к отказу

Примеры использования

• Главный входной выключатель в распределительном пункте промышленного цеха
• Защита главного силового щита на заводе с мощными насосами, конвейерами и сварочными аппаратами
• Компонент системы бесперебойного питания в больницах или серверных
• Узел управления в зданиях с высокой плотностью потребителей - торговые центры, аэропорты

Практические советы

• Перед установкой проверьте соответствие номинала сети (400 В) и расчетного тока КЗ - если ожидаемый ток выше 85 кА, выбирайте модель с большей отключающей способностью
• При использовании моторного привода убедитесь, что источник 220 В стабилен - скачки напряжения могут вызвать срабатывание катушек без команды
• Настройку расцепителя выполняйте только после запуска нагрузки - используйте реальный график потребления для точной настройки токов перегрузки и КЗ
• При работе с выдвижным механизмом всегда отключите питание и заблокируйте устройство в положении “отключено” перед извлечением
• Регулярно проверяйте состояние болтовых соединений - особенно после первых 10–20 циклов включения/отключения
