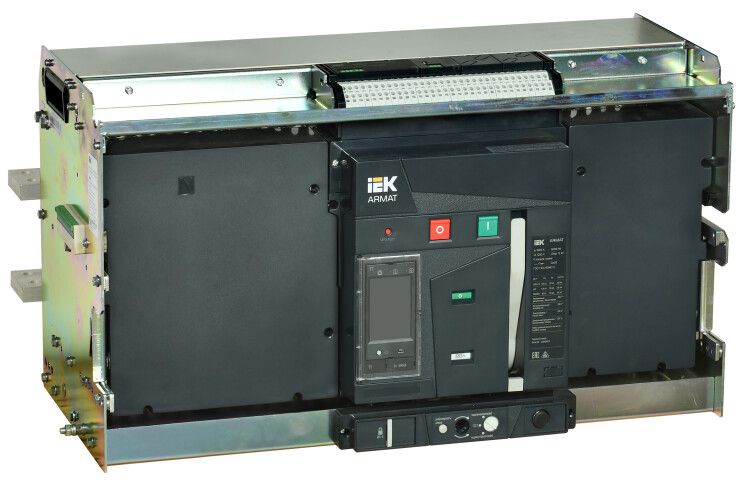

Выключатель автоматический воздушный ARMAT выдвижного исполнения 4P G 125кА 5000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-4VG-125-5000A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-4VG-125-5000A-TTCF - устройство высокой мощности для защиты и управления крупными электрическими цепями. Предназначен для установки в распределительных щитах промышленных объектов, где требуется надежная отсечка токов короткого замыкания до 125 кА и управление нагрузкой до 5000 А.

Назначение и область применения

Выключатель IEK AR-ACB-4VG-125-5000A-TTCF используется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или удалённого включения/выключения оборудования. Применяется в системах энергообеспечения заводов, подстанций, насосных станций, металлургических комплексов и других объектов с высокой потребляемой мощностью. Подходит для работы в составе автоматизированных систем управления благодаря наличию интерфейса связи и встроенного моторного привода.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазной сети переменного тока с заземлённой нейтралью.
• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Количество полюсов: 4 - защищает все три фазы и нулевой проводник одновременно.
• Номинальная отключающая способность: 125 кА - способен безопасно отключить сверхтоки до этого значения, характерные для аварийных режимов в больших распределительных сетях.
• Тип расцепителя: Электронный - обеспечивает точную и гибкую настройку защитных параметров, отличается от тепловых аналогов более широким диапазоном регулировки.
• Диапазон защиты от перегрузки: 2000–5000 А - можно настраивать порог срабатывания в зависимости от реальной нагрузки цепи.
• Задержка при КЗ: 5000–80000 А - возможность настройки момента срабатывания при коротком замыкании без временной задержки.
• Моторный привод: Встроенный - позволяет управлять выключателем дистанционно через сигнал из системы АСУ ТП или кнопочные пункты.
• Защита по минимальному напряжению: Да - автоматически отключится при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при недостаточном питании.
• Степень защиты IP30: Защита от доступа к опасным частям предметами >2,5 мм, но не герметична - требует установки внутри закрытого шкафа.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (включен/выключен), передачи команд в или контрольных цепей.
• Подключение: Болтовое - силовые выводы подсоединяются болтами к медным шинам или кабелям; требует соблюдения усилия затяжки.
• Гарантия: 60 месяцев - один из самых длинных сроков гарантии среди аналогов на рынке.

Совместимость и монтаж

Выключатель IEK AR-ACB-4VG-125-5000A-TTCF имеет выдвижное исполнение - он устанавливается на направляющие рейки внутри шкафа и легко перемещается между рабочим, тестовым и отключенным положениями. Это позволяет обслуживать устройство без демонтажа силовых кабелей и отключения всей секции питания. Монтаж осуществляется исключительно на специализированные монтажные элементы, совместимые с сериями ARMAT. Для правильной установки необходимо использовать рекомендованную раму и фиксирующий механизм от производителя. Убедитесь, что глубина шкафа достаточна для полного выдвижения аппарата - минимум 800 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что подтверждает соответствие российским нормам безопасности для аппаратов низкого напряжения. Конструкция выполнена так, чтобы исключить случайное прикосновение к токоведущим частям даже при открытой дверце шкафа. Наличие защиты по минимальному напряжению и электронного расцепителя снижает риск возгорания и повреждения оборудования при нештатных ситуациях. Сертифицирован для эксплуатации в помещениях класса IP30 - не предназначен для установки вне помещений или во влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (125 кА) делает его подходящим для крупных промышленных объектов с жесткими требованиями к надёжности.
• Электронный расцепитель даёт точную настройку всех защитных параметров - удобнее механических аналогов.
• Встроенный моторный привод позволяет реализовать автоматическое управление без ручного воздействия.
• Шесть вспомогательных контактов обеспечивают полноценную интеграцию в SCADA-системы и системы учета.
• Гарантия 5 лет - выше среднего показателя для данной категории изделий.
• Совместимость с протоколом Modbus (по данным производителя серии ARMAT) - возможно подключение к системам сбора данных и дистанционного контроля.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP30 допускает лишь внутреннюю установку в закрытый шкаф.
• Работает только при температуре окружающего воздуха +5…+40 C - не предназначен для холодных или экстремальных условий без термоконтроля.
• Требуется значительное место в шкафе - из-за выдвижной конструкции занимает больше места, чем стационарные модели.
• Не поддерживает модульную замену расцепителей - ремонт или изменение характеристик требуют замены всего блока расцепления.
• Не предназначен для бытового использования - слишком большая мощность и сложность настройки для домашних нужд.

Примеры использования

• Главный входной автомат в распределительном щите промышленного предприятия с суммарной нагрузкой около 4 МВт.
• Щит главного освещения на заводе с несколькими секциями - управление светом через внешние команды.
• Линии питания станков, конвейеров, печей - где необходима защита от скачков тока и возможность дистанционного отключения.
• Центры управления технологическими процессами, где важна связь с PLC по Modbus для аналитики и диагностики.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут быть установлены на максимум с завода. Настройте порог перегрузки ближе к фактической нагрузке цепи (например, 4500 А вместо 5000 А).
• Обязательно используйте только оригинальные монтажные рейки и фиксаторы от IEK - несовместимые детали нарушают работу механизма выдвижения.
• Проверяйте момент затяжки болтов силового подключения согласно руководству - пере- или недо-затянутые соединения вызывают нагрев и отказы.
• При использовании в системах с частыми включениями - контролируйте количество циклов в год. Выключатель рассчитан на тысячи операций, но долговечность зависит от качества контактной группы.
• Для сервисного обслуживания всегда переводите выключатель в “тестовое” положение - там силовая часть отключена, но остались контакты управления и сигнализации.
