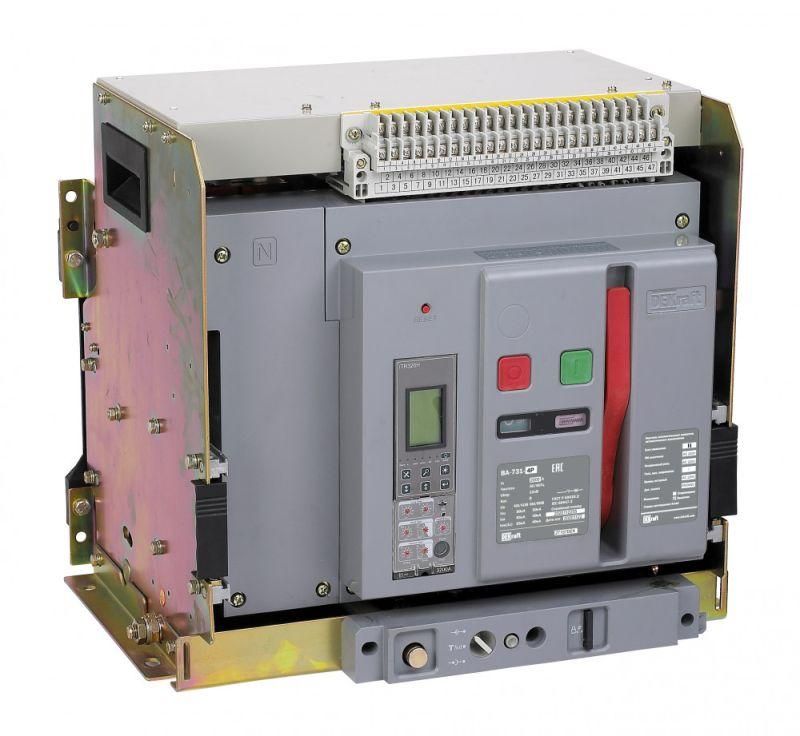

Выключатель автоматический воздушный 4P 2000А 80кА выкатной, расцепитель Н ВА-731 | 27157DEK DEKraft APC

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту от перегрузок и КЗ, а также удобство обслуживания - идеально подходит для распределительных щитов крупных объектов.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-731 используется для коммутации и защиты силовых цепей в промышленных распределительных устройствах. Применяется в системах питания производственных линий, насосных станций, компрессоров, конвейеров и других установок с высокими токами короткого замыкания. Подходит для централизованного управления и диспетчеризации благодаря наличию электронного расцепителя типа H.

Технические характеристики

• Номинальный ток: 2000 А - позволяет работать с большими нагрузками без ложных срабатываний
• Количество полюсов: 4 - защита всех фаз и нулевого проводника
• Номинальная отключающая способность: 80 кА - способен безопасно отключить сверхтоки даже в жестких условиях сети
• Номинальное напряжение: 690 В - совместим с промышленными сетями среднего класса напряжения
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и отслеживать параметры нагрузки
• Защита от замыканий на землю: да - предотвращает утечки тока, повышает безопасность персонала
• Диапазон настройки защиты от перегрузки: 800–2000 А - гибкая адаптация под реальную нагрузку
• Диапазон регулировки защиты от КЗ: до 4000 А - настраивается под уровень короткого замыкания в вашей сети
• Конструкция: выкатная - аппарат можно извлечь из корпуса без демонтажа проводов
• Моторный привод: встроенный (230 В переменного тока) - позволяет дистанционно включать/выключать устройство
• С расцепителем минимального напряжения: да - отключается при снижении напряжения ниже установленного уровня
• Тип подключения: на шину - быстрое и надежное соединение без болтовых клемм
• Степень защиты IP40 - защита от доступа инструментов и частиц >1 мм, не предназначена для работы во влажной среде
• Вспомогательные контакты: 4 шт. - используются для сигналов состояния (включен/отключен) и индикации
• Управление: кнопка нажимная - ручное управление на лицевой панели

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2000А 80кА расцепитель Н ВА-731 монтируется на специализированную монтажную плату в ячейках распределительных устройств. Подключение силовых цепей - через задние горизонтальные шины, что исключает необходимость подвода кабелей спереди. Для правильной установки требуется подготовленная корзина с направляющими, соответствующей габаритной схеме. Моторный привод и все вспомогательные устройства (электромагнит включения, независимый расцепитель) рассчитаны на питание 230 В переменного тока - необходимо предусмотреть отдельный источник контроля.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для воздушных выключателей. Электронный расцепитель обеспечивает селективность и минимизирует риск аварийного отключения. Защита от замыканий на землю и минимального напряжения повышают безопасность при работе с оборудованием. Однако степень защиты IP40 не допускает использование в помещениях с повышенной влажностью, пылью или агрессивной средой - для таких условий требуются дополнительные кожухи.

Преимущества

• Выкатная конструкция позволяет менять или обслуживать выключатель без отключения всей системы
• Электронный расцепитель типа H предоставляет данные о токе, времени срабатывания и состоянии сети - поддерживает интеллектуальное управление
• Встроенные моторный привод и независимый расцепитель обеспечивают удалённое управление и аварийное отключение
• Настройка двухступенчатой защиты (перегрузка + КЗ) позволяет оптимизировать работу оборудования
• Подключение на шину снижает время монтажа и увеличивает надёжность соединений

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток до 690 В
• IP40 не обеспечивает защиту от воды, брызг и пыли - запрещено использовать вне закрытых щитовых помещений
• Требуется стационарная установка на монтажную плату - не подходит для мобильных или временных решений
• Работает только при наличии внешнего источника 230 В переменного тока для управления и привода
• Не имеет встроенной механической блокировки - при необходимости следует применять дополнительные блокирующие устройства

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Щит питания конвейерной линии с несколькими двигателями мощностью более 100 кВт
• Центральный выключатель для группы трансформаторов в энергоузле
• Система управления технологическим процессом, где требуется сбор данных о нагрузке и дистанционное отключение

Практические советы

• Перед установкой проверьте соответствие посадочного места и глубины корзины - выкатной механизм требует точного совпадения габаритов
• Обязательно используйте разделители полюсов, входящие в комплект - они предотвращают пробои между фазами
• Настройте расцепитель по фактической нагрузке: начните с нижнего порога (800 А) и постепенно увеличивайте до нужного значения
• Для диспетчеризации подключите вспомогательные контакты к системе SCADA - сигналы ВКЛ/ОТКЛ и положения в корзине позволят контролировать состояние в режиме реального времени
• Проверяйте исправность моторного привода и электромагнита включения перед первым запуском - недостаточное напряжение 230 В может вызвать отказ включения
• Не забудьте про обязательное заземление корпуса и металлической рамки - это критично для безопасности при работе с 2000 А
