Выключатель автоматический воздушный 4P 1000А 80кА выкатной, расцепитель М ВА-731 | 27134DEK DEKraft APC

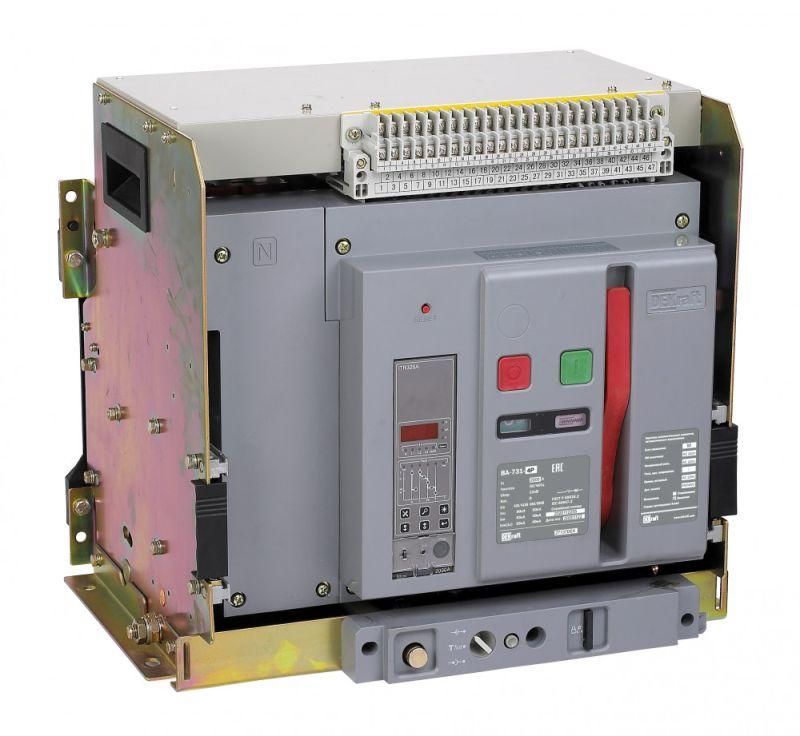

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту в промышленных системах с высокими токами КЗ.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель М ВА-731 используется для защиты и коммутации электрических цепей в распределительных щитах среднего и высокого класса напряжения. Применяется в промышленных объектах: на подстанциях, в цехах с крупными двигателями, на конвейерах, в системах бесперебойного питания и других установках, где требуется высокая отключающая способность и возможность быстрого обслуживания без отключения всей системы.

Технические характеристики

• Номинальное напряжение: 690 В - подходит для сетей до 690 В переменного тока, включая промышленные трехфазные сети 400–690 В.
• Номинальный ток: 1000 А - рассчитан на постоянную нагрузку до 1000 А, допускает длительную работу при близких к предельным значениях.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, необходим для TN-S и TT систем.
• Номинальная отключающая способность: 80 кА - способен безопасно отключить ток короткого замыкания до 80 кА, что соответствует требованиям для крупных промышленных объектов.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по времени и току, повышает избирательность защиты.
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, снижает риск поражения и возгорания.
• Диапазон настройки защиты от перегрузки: 400 А - можно установить порог срабатывания от 400 А до 1000 А, адаптируется под конкретную нагрузку.
• Диапазон регулировки расцепителя короткого замыкания: 2000 А - порог срабатывания при КЗ можно настроить до 2000 А, исключает ложные срабатывания при пусковых токах.
• Степень защиты: IP40 - защищен от доступа инструментов и частиц больше 1 мм, не защищен от воды; требует установки в закрытые щитовые помещения.
• Способ монтажа: монтажная плата - крепится на жесткую металлическую платформу внутри ячейки, не предусматривает DIN-рейку.
• Тип подключения: подключение на шину - соединяется с медными или алюминиевыми шинами через задние горизонтальные выводы, исключает использование кабелей.
• Конструкция: выкатное - устройство установлено на направляющие, позволяющие выдвигать его из корпуса для обслуживания без демонтажа проводов.
• Вид привода: электрический - управление осуществляется кнопками и сигналами, встроенный моторный привод обеспечивает дистанционное включение/отключение.
• Моторный привод: встроенный - работает от 230 В переменного тока, позволяет удалённо управлять аппаратом без физического доступа.
• Защита от минимального напряжения: да - отключается при падении напряжения ниже установленного уровня, защищает оборудование от аварийного запуска после восстановления энергии.
• Количество переключающих контактов: 4 - четыре основных контакта для всех полюсов, обеспечивают целостность цепи при включении.

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 1000А 80кА расцепитель М ВА-731 совместим с ячейками типовой компоновки для выкатных аппаратов, имеющими габариты, соответствующие стандарту IEC 62271-200. Подключение выполняется только на задние горизонтальные шины - необходимо заранее подготовить шинные сборки с правильным шагом и площадью сечения. Для монтажа требуется свободное пространство минимум 500 мм в глубину для полного выдвижения корзины. Устанавливается только вертикально, без переворотов. Нельзя использовать в условиях повышенной влажности или открытых площадках - степень защиты IP40 не допускает воздействия воды.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Электронный расцепитель имеет сертификаты на соответствие требованиям безопасности для оборудования категории III. Все функциональные модули (расцепители, приводы, контакты) прошли испытания на механическую долговечность более 10 000 операций. Защита от минимального напряжения и замыканий на землю соответствуют требованиям ПУЭ для промышленных электроустановок.

Преимущества

• Выкатная конструкция позволяет проводить диагностику и замену расцепителей без отключения всего щита - экономит время на плановое обслуживание.
• Электронный расцепитель с широким диапазоном настройки обеспечивает точную защиту даже при сложных режимах нагрузки - идеально для технологических линий с частыми пусками.
• Встроенные моторный привод и независимый расцепитель позволяют реализовать автоматизированные системы управления - легко интегрируется в SCADA и PLC.
• Встроенная защита от замыканий на землю снижает потребность в дополнительных УЗО - уменьшает количество компонентов в щите.
• Подключение на шину исключает риск плохого контакта в клеммах - повышает надежность при больших токах.

Ограничения применения

• Не применяется в условиях с температурой ниже -25 C или выше +60 C - возможны отказы электроники и снижение механической прочности.
• Не предназначена для работы в местах с высокой запылённостью, вибрацией или химически активной средой - IP40 недостаточен для таких условий.
• Не поддерживает ручное включение при отсутствии напряжения 230 В - при сбое питания моторного привода требуется ручной рычаг (не предусмотрен в базовой комплектации).
• Требуется специализированная ячейка - нельзя установить в обычный щит с DIN-рейкой или без выкатной системы.
• Недопустимо применение в сетях постоянного тока - только для переменного тока 50/60 Гц.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими сварочными машинами и большими насосами.
• Резервный выключатель в системе бесперебойного питания на производстве с критичной нагрузкой.
• Щит управления конвейерной линией, где требуется селективная защита и дистанционное управление.
• Подстанция 6(10)/0,4 кВ в качестве главного автомата на стороне 400 В после трансформатора.

Практические советы

• Перед монтажом проверьте посадочные размеры ячейки - выкатной механизм ВА-731 требует точного соответствия габаритам, указанным в документации DEKraft.
• Настройку расцепителя рекомендуется выполнять с помощью программного интерфейса - используйте USB-адаптер и ПО от производителя для точной калибровки.
• Обязательно подключите сигнальные контакты к контроллеру - они информируют о состоянии “ВКЛ”, “ОТКЛ” и положении в корзине, что критично для автоматизации.
• Используйте только оригинальные шины с медной поверхностью и достаточным сечением - при 1000 А плохой контакт вызывает нагрев и выход из строя.
• Проверяйте состояние контактов и механизма выкатывания каждые 6 месяцев - особенно при частых операциях включения/отключения.
• При использовании в составе комплексной системы учтите, что независимый расцепитель и моторный привод работают от 230 В - нужен отдельный источник питания с защитой от скачков.
