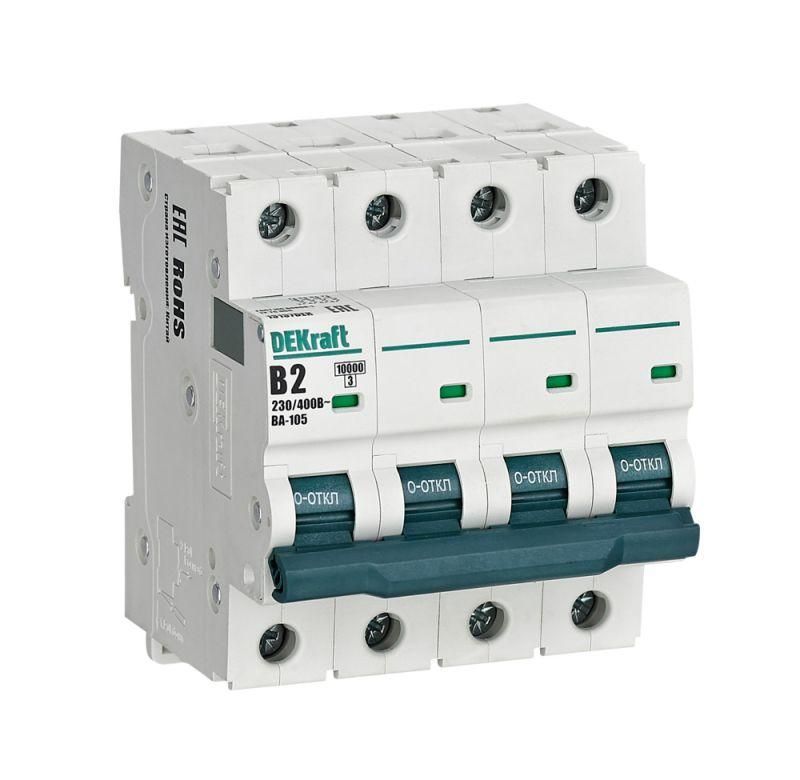

Выключатель автоматический модульный 4п B 2А 10кА ВА-105 DEKraft 13137DEK APC

Автоматический выключатель ВА-105 от DEKraft - четырёхполюсное устройство на 2 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

ВА-105 используется для защиты электрических цепей с номинальным напряжением до 400 В переменного тока частотой 50–60 Гц. Применяется в распределительных щитах жилых, офисных и промышленных объектах. Особенно эффективен там, где требуется надёжная защита от кратковременных перегрузок - например, в групповых линиях освещения, маломощных насосов, систем управления и контроля.

Технические характеристики

• Номинальный ток: 2 А
• Количество полюсов: 4
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и бытовых нагрузок
• Ширина модуля: 4 × 18 мм = 72 мм
• Способ монтажа: на DIN-рейку (стандарт EN 60715)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на провода
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Рабочая частота: 50–60 Гц
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

ВА-105 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется фиксацией защёлки на рейке - без инструментов. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов положения) только с левой стороны устройства. Обращайте внимание на свободное место рядом с аппаратом - боковые каналы охлаждения требуют минимальной воздушной прослойки.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2. Класс токоограничения 3 обеспечивает соответствие нормам безопасности при аварийных режимах. Конструкция с 6 монолитными заклёпками исключает деформацию корпуса даже при многократных отключениях. IP20 позволяет использовать только внутри закрытых щитов, не допускается установка во влажных или пыльных помещениях без дополнительной защиты.

Преимущества

• Механизм мгновенной коммутации - ускоряет отключение при КЗ, снижает риск возгорания контактов
• Усиленный корпус благодаря 6 монолитным заклёпкам - увеличивает долговечность и механическую стойкость
• Боковые каналы охлаждения - поддерживают стабильную работу при температуре до +40 C
• Поддержка дополнительных аксессуаров - позволяет расширить функциональность без замены аппарата
• Высокая отключающая способность (10 кА) - гарантирует безопасность даже в сетях с высокими токами КЗ

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• IP20 не обеспечивает защиту от влаги и пыли - запрещено использование вне герметичных щитов
• Номинальный ток 2 А ограничен - не подходит для мощных потребителей (электрокотлы, нагреватели, двигатели выше 1 кВт)
• Дополнительные аксессуары можно устанавливать только слева - планируйте расположение в щите заранее

Примеры использования

• Защита группы осветительных приборов в офисе
• Щит управления конвейерной лентой с несколькими маломощными двигателями
• Распределительный щит в квартире - отдельный автомат на каждую комнату
• Контроль питания PLC-систем и сенсоров в автоматизированных линиях

Практические советы

• Выбирая ВА-105, проверьте посадочные размеры в вашем щите - ширина 72 мм требует минимум 5 модулей места
• Избегайте плотной укладки нескольких автоматов друг к другу - боковые каналы охлаждения должны иметь зазор хотя бы 5 мм
• Если нужна сигнализация срабатывания - используйте аксессуары только с левой стороны; правая сторона недоступна для монтажа
• Для цепей с высокими пусковыми токами (например, трансформаторы) рассмотрите характеристику C вместо B - ВА-105 с характеристикой B может ложно срабатывать
• Проверяйте целостность корпуса перед установкой - трещины или деформации свидетельствуют о повреждении при транспортировке
