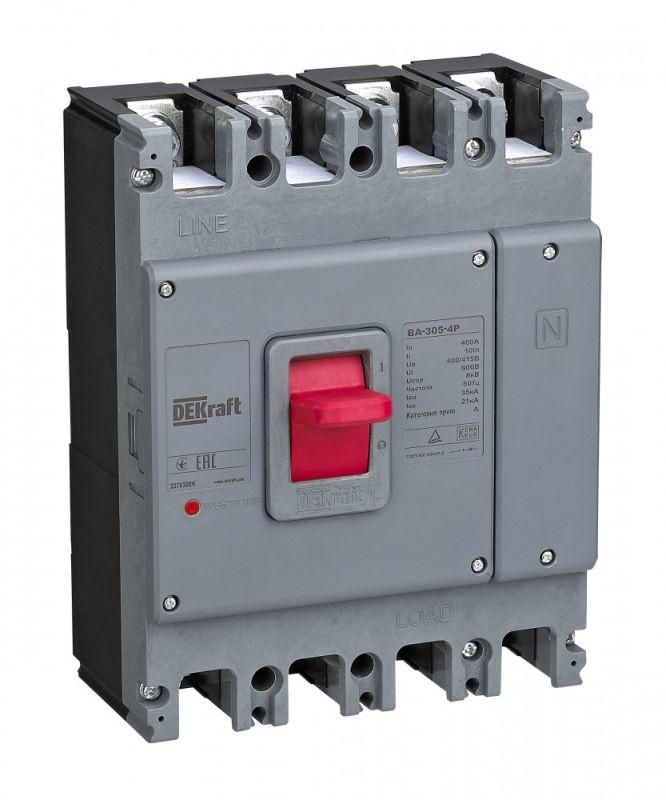

Выключатель автоматический 4п 315А 35кА ВА-305 DEKraft 22791DEK APC

Автоматический выключатель 4-полюсный 315А 35кА ВА-305 от DEKraft предназначен для защиты и коммутации силовых цепей переменного тока в промышленных и коммерческих объектах. Этот аппарат сочетает надёжную отключающую способность, встроенный моторный привод и двухступенчатую защиту от перегрузок и КЗ, что делает его удобным решением для систем с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель 4-полюсный 315А 35кА ВА-305 используется для распределения электроэнергии и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в трёхфазных сетях напряжением 400–415 В, частотой 50 Гц. Подходит для установки в щитах распределительных устройств на предприятиях, в ЖКХ, на транспорте, в логистике и на объектах энергетики. Особенно эффективен там, где требуется одновременная отсечка всех фаз и нулевого проводника - например, при питании мощных двигателей, трансформаторов или группового освещения.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Число полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400/415 В - рассчитан на работу в стандартных трёхфазных сетях;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке;
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний сигнал (например, с пульта или системы автоматизации);
• Конструктивное исполнение: встроенное - аппарат монтируется внутрь шкафа, без наружных элементов управления;
• Способ монтажа: встраиваемый - крепится болтами к DIN-рейке или плите внутри распределительного щита;
• Тип управления: рычаг - ручное включение/выключение осуществляется механическим рычагом на лицевой панели;
• Тип крепления: болтовое - требует фиксации с помощью болтов, не совместим с классическими DIN-рейками без адаптера;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - устанавливается только во внутренних помещениях;
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Автоматический выключатель 4-полюсный 315А 35кА ВА-305 монтируется в щитовые камеры с достаточным свободным пространством. Болтовое крепление требует предварительного сверления отверстий под крепёж. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24 В постоянного или переменного тока) - контакты управления указаны в техпаспорте. Убедитесь, что сечение подводящих кабелей соответствует току 315 А - рекомендовано использовать медные жилы с площадью не менее 95 мм2. Не допускается установка в условиях повышенной влажности, запылённости или температур ниже –25 C и выше +40 C.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие указателя расцепления и двухступенчатого расцепителя снижает риск ошибочного включения после аварии. Материалы корпуса - самозатухающий поликарбонат, обеспечивают пожаробезопасность. Все токоведущие части изолированы и недоступны при закрытом корпусе.

Преимущества

• Двухступенчатая защита (тепловая + магнитная) - точнее реагирует на разные типы аварий;
• Моторный привод - позволяет интегрировать выключатель в системы АСУ ТП без ручного вмешательства;
• Индикация причины отключения - экономит время при диагностике отказов;
• Высокая отключающая способность (35 кА) - подходит для зон с большой короткозамкнутой мощностью;
• 4-полюсная конструкция - гарантирует полное отключение нулевого провода, что важно для безопасности обслуживания.

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - степень защиты IP20 исключает контакт с водой и пылью;
• Требует специального места в щите - габариты больше, чем у обычных модульных автоматов;
• Не регулируемый расцепитель - нельзя изменить порог срабатывания по току, только замена аппарата;
• Подходит только для AC-сетей - не работает в цепях постоянного тока;
• Моторный привод требует внешнего источника питания - без него функция дистанционного управления недоступна.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями;
• Отключение питания всего здания при аварии в распределительном щите;
• Коммутирование группы трансформаторов в подстанции;
• Обеспечение безопасности при ремонте - отключение всех фаз и N-проводника одним действием.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 315 А - недооценка вызовет нагрев и выход из строя;
• При использовании моторного привода подключайте управление через реле или PLC - прямое подключение к кнопкам не всегда надёжно;
• Не используйте ВА-305 вместо ВА-300М - последний оптимизирован под пусковые токи двигателей, этот же вариант лучше для осветительных и общих нагрузок;
• Проверяйте положение рычага перед включением - если он в среднем положении, значит, произошло расцепление, и нужно найти причину;
• При замене старого автомата - учтите, что ВА-305 имеет большие габариты, чем аналоги с DIN-креплением - возможно, потребуется доработка щита.
