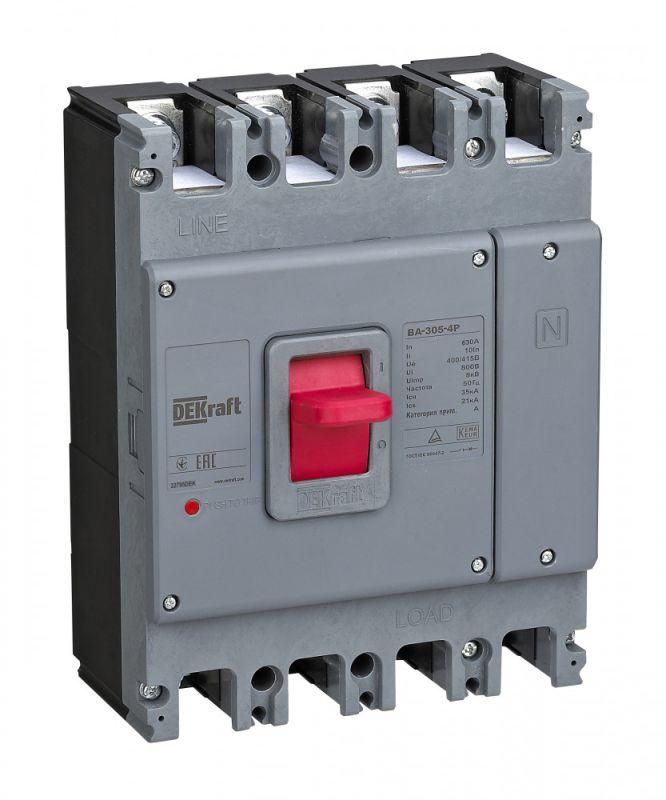

Выключатель автоматический 4п 500А 35кА ВА-305 DEKraft 22794DEK APC

Автоматический выключатель 4-полюсный 500А 35кА ВА-305 от DEKraft предназначен для защиты и коммутации мощных силовых цепей переменного тока. Этот аппарат обеспечивает надёжную работу в промышленных и энергетических системах, где требуется высокая отключающая способность и устойчивость к перегрузкам и КЗ.

Назначение и область применения

Автоматический выключатель 4-полюсный 500А 35кА ВА-305 используется для распределения электроэнергии и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в трёхфазных сетях напряжением 400–415 В, частотой 50 Гц. Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, транспортных узлов и крупных жилых комплексов. Не предназначен для защиты двигателей - для этого следует использовать модификацию ВА-300М.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер
• Номинальное напряжение: 400/415 В - рассчитан на использование в сетях с таким уровнем напряжения
• Тип расцепителя: электромагнитный + тепловой - реагирует на сверхтоки (КЗ) и длительные перегрузки
• Моторный привод: да - позволяет дистанционно включать и отключать устройство через внешний сигнал
• Конструктивное исполнение: встроенное - монтируется внутрь шкафа, без внешнего корпуса
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Способ монтажа: встраиваемый - крепится болтами к DIN-рейке или плите внутри щита
• Тип управления: рычаг - ручное управление осуществляется механическим переключателем
• Тип крепления: болтовое - требует фиксации с помощью болтов, не совместим с DIN-рейкой
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель 4-полюсный 500А 35кА ВА-305 устанавливается исключительно встраиваемым способом. Для монтажа необходима прочная металлическая пластина или рама с отверстиями под болты. Диаметр крепёжных отверстий и расположение соответствуют стандартам серии ВА-300. Моторный привод подключается к внешней цепи управления 24 В постоянного тока - необходимо предусмотреть выводы для сигнальных контактов. Устройство не имеет встроенной DIN-рейки - нельзя монтировать на стандартные рейки типа TS35. Перед установкой проверьте соответствие посадочных габаритов и наличие свободного места для открывания рычага.

Безопасность и стандарты

Автоматический выключатель 4-полюсный 500А 35кА ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс отключения C для защиты против КЗ. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 не допускает эксплуатацию во влажных или запылённых средах вне закрытых щитов.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных систем с большими токами КЗ
• Чёткое разделение функций: тепловой расцепитель защищает от перегрузок, электромагнитный - от КЗ
• Поддержка дистанционного управления через моторный привод - удобно для автоматизации и удалённого контроля
• Индикация причины отключения снижает время диагностики аварий
• Литой корпус обеспечивает долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для защиты электродвигателей - используйте ВА-300М для таких задач
• IP20 не позволяет применять в открытых помещениях, на улице или в сырых зонах
• Отсутствует возможность регулировки порогов срабатывания - параметры фиксированы
• Требуется значительное пространство для монтажа из-за больших габаритов и болтового крепления
• Не поддерживает модульную сборку - нельзя вставлять в компактные щиты с DIN-рейками

Примеры использования

• Главный входной автомат в промышленном распределительном щите 400 В
• Защита главного питания цехового конвейера с несколькими двигателями
• Коммутирующее устройство в подстанции для распределения энергии между секциями
• Щитовая защита в логистическом центре с большим количеством освещения и насосов

Практические советы

• Перед установкой проверьте, что сечение кабелей соответствует номинальному току 500 А - рекомендовано минимум 185 мм2 медного провода
• Обязательно соблюдайте момент затяжки болтов - указан в техпаспорте, чтобы избежать нагрева контактов
• При использовании моторного привода подключайте источник питания 24 В DC с учётом потребляемой мощности - обычно 10–20 Вт
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на точность теплового расцепителя
• Проверяйте положение рычага после каждого отключения - если он в промежуточном состоянии, перед включением переведите его полностью в OFF, затем в ON
