Выключатель автоматический 800А 2500Im ВА57-39-341810 УХЛ3 690В AC НР=24В DC КЭАЗ 285245

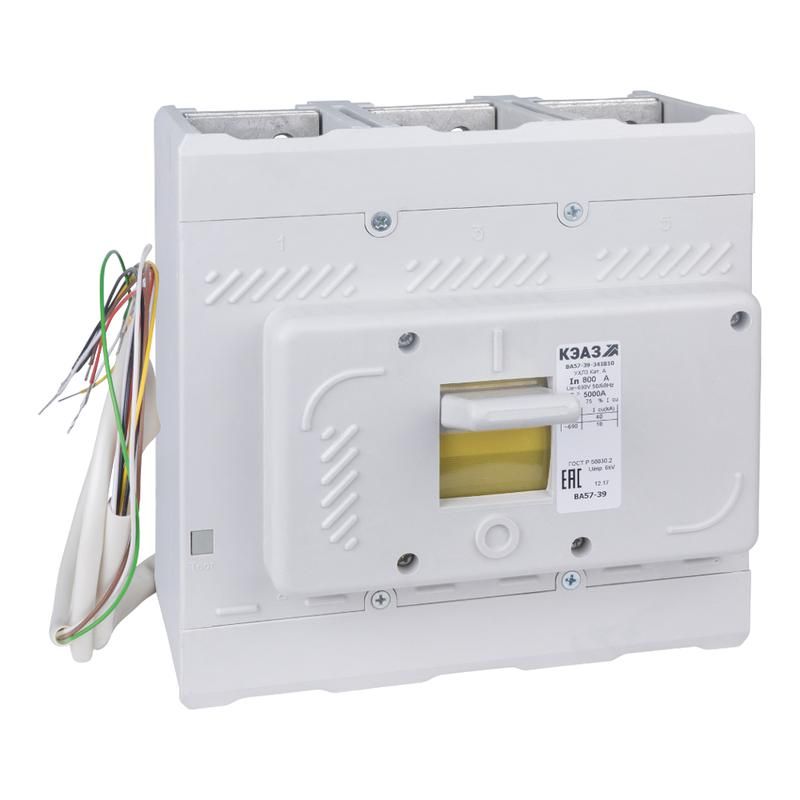

Автоматический выключатель ВА57-39-341810 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 800 А и отключающей способностью 40 кА, предназначен для защиты сетей до 690 В переменного тока. Монтаж осуществляется на плату, управление - ручное, с независимым расцепителем на 24 В постоянного тока.

Назначение и область применения

Выключатель ВА57-39-341810 используется для защиты электрических цепей от токов короткого замыкания, перегрузки и значительного снижения напряжения. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, у крупных насосных станций и других систем с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), частота 50/60 Гц; допускается применение при 440 В постоянного тока (DC)
• Номинальный ток: 800 А
• Номинальная отключающая способность: 40 кА
• Количество полюсов: 3
• Диапазон регулировки срабатывания при коротком замыкании: 2500 А (фиксированная настройка, не регулируемая пользователем)
• Тип расцепителя: независимый (для удалённого отключения через внешний сигнал 24 В DC)
• Количество вспомогательных контактов: 3 (нормально разомкнутые/замкнутые - тип не указан, требуется проверка по схеме)
• Способ монтажа: на монтажную плиту (не шасси и не DIN-рейку)
• Тип привода: ручной рычаговый
• Подключение силовых проводов: винтовое зажимное соединение
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и в условиях умеренного климата

Совместимость и монтаж

Выключатель ВА57-39-341810 устанавливается исключительно на монтажную плату - требует фиксации болтами или закрепления в специальной раме. Не совместим с DIN-рейками. Для подключения используйте медные жилы сечением, соответствующим нормам для 800 А (обычно 1×240–3×185 мм2, точные значения см. в руководстве). Вспомогательные контакты и независимый расцепитель подключаются отдельными проводами к контроллеру или кнопочному посту с питанием 24 В DC. Обязательно соблюдайте полярность при подключении расцепителя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в соответствии с этими стандартами обеспечивает надёжную защиту оборудования и персонала. IP20 не предусматривает защиту от пыли и брызг - устройство следует устанавливать внутри закрытых щитов или помещений с контролируемой средой.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Устойчивость к колебаниям напряжения и перегрузкам благодаря термомагнитному расцеплению
• Наличие независимого расцепителя позволяет интегрировать выключатель в системы автоматизации (например, в аварийные остановки)
• Литой корпус обеспечивает прочность и долговечность даже при механических воздействиях
• Исполнение УХЛ3 делает его пригодным для работы в холодных и влажных помещениях без дополнительного обогрева

Ограничения применения

• Не применяется в открытых площадках, на улице или в местах с высокой запылённостью из-за IP20
• Не имеет функции регулировки тока срабатывания при КЗ - значение 2500 А фиксировано и не может быть изменено
• Требует монтажа на плату - нельзя использовать в стандартных щитах с DIN-рейками
• Независимый расцепитель работает только при наличии внешнего источника 24 В DC - без него отключение по команде невозможно
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций

Примеры использования

• Защита главного входа питания на производственной линии с мощностью более 500 кВт
• Отключение цепи при срабатывании сигнализации аварийной остановки (через 24 В DC)
• Щитовая защита трансформаторов 690 В в металлургических цехах
• Контроль и отключение больших насосных агрегатов в водопроводных станциях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и усилия затяжки винтов - неверный контакт вызывает нагрев и выход из строя
• При использовании независимого расцепителя убедитесь, что источник 24 В DC стабилен и имеет достаточную мощность для срабатывания катушки
• Не забудьте про вспомогательные контакты - они нужны для контроля положения аппарата в системе автоматизации (например, “выключен” или “включён”)
• При замене устройства сохраните оригинальную схему подключения - модификации могут нарушить работу всей системы
• Обращайте внимание на маркировку УХЛ3 - если оборудование будет установлено вне климатически контролируемых помещений, выбирайте другую серию
