Выключатель автоматический А63-МГ-10А-10Iн-110DC-У3 | 104100 КЭАЗ

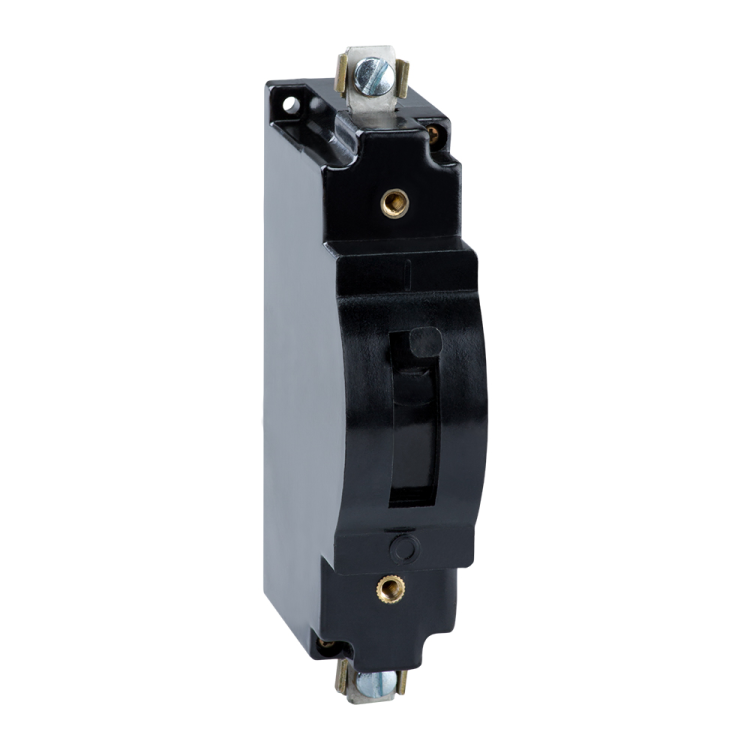

Автоматический выключатель А63-МГ-10А-10Iн-110DC-У3 от КЭАЗ — однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленных системах управления, где требуется надёжное отключение при высоких импульсных нагрузках.

Назначение и область применения

А63-МГ-10А-10Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать цепь до 30 раз в сутки. Применяется в системах управления, зарядных устройствах, батарейных массивах, промышленных контроллерах и оборудовании с питанием 110 В DC — например, в железнодорожной автоматике, энергоустановках и системах безопасности.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 10 А
• Номинальная отключающая способность: 2,5 кА
• Число полюсов: 1
• Защита от перегрузки: тепловая, уставка — 10 А (не регулируется)
• Защита от короткого замыкания: электромагнитная с гидравлическим замедлением, уставка — 10Iн (100 А); порог срабатывания — 1,8 А
• Тип расцепителя: электромагнитный с гидравлическим замедлением — снижает риск ложных срабатываний при кратковременных выбросах тока
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от –40 °C до +60 °C
• Максимальное сечение кабеля: 6 мм²
• Тип подключения: винтовые зажимы
• Крепление: винтовое, на монтажную плату
• Тип управления: рычажковый переключатель
• Наличие дугогасительной камеры: да — обеспечивает безопасное гашение дуги при отключении
• Климатическое исполнение: У3 — для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

А63-МГ-10А-10Iн-110DC-У3 рассчитан на монтаж на монтажную плату с помощью винтовых креплений. Для правильной установки необходимо соблюдать шаг крепления, соответствующий габаритам корпуса. Подключаются провода сечением до 6 мм² — использование более толстых кабелей недопустимо. Выключатель совместим с другими устройствами серии А63, в том числе с контактными модулями и вспомогательными компонентами, хотя сам прибор не имеет встроенных вспомогательных контактов. Монтаж следует выполнять в закрытых щитах с хорошей вентиляцией — из-за IP20 он не защищён от внешней среды.

Безопасность и стандарты

А63-МГ-10А-10Iн-110DC-У3 соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Наличие дугогасительной камеры и гидравлического замедления повышает безопасность при отключении больших токов. Устройство прошло сертификацию в реестре РЭП (код РЭ-2505/20). Не применяется в взрывоопасных зонах — отсутствует взрывозащита.

Преимущества

• Гидравлическое замедление магнитного расцепителя предотвращает ложные срабатывания при пусковых токах
• Высокая отключающая способность (2,5 кА) обеспечивает надёжную защиту даже при значительных КЗ
• Широкий диапазон рабочих температур (-40…+60 °C) позволяет использовать в суровых условиях
• Литой корпус обеспечивает механическую прочность и долговечность
• Простая и проверенная конструкция — минимум отказов при правильной эксплуатации

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Нельзя применять в цепях переменного тока — только для постоянного тока 110 В
• Не имеет вспомогательных контактов — нельзя удалённо отслеживать состояние включения
• Максимальная частота оперативных включений — 30 раз в сутки; частое управление снизит срок службы
• Не рекомендован для цепей с высокими пульсациями тока выше 10 А — возможны преждевременные срабатывания

Примеры использования

• Защита батарейных банок в системах бесперебойного питания (ИБП) на 110 В DC
• Отключение цепей управления в железнодорожных сигнализационных системах
• Коммутация и защита силовых цепей в промышленных контроллерах и PLC
• Защита светодиодных осветительных систем постоянного тока в производственных помещениях
• Распределительные щиты в автономных энергосистемах (солнечные станции, дизель-генераторы)

Практические советы

• Перед монтажом проверьте, что напряжение в цепи действительно постоянное — подключение к AC вызовет выход из строя
• При затяжке винтов используйте момент, указанный в руководстве — переусердствовать нельзя, чтобы не повредить пластиковые контакты
• Устанавливайте А63-МГ-10А-10Iн-110DC-У3 вертикально — горизонтальное положение может изменить время срабатывания теплового расцепителя
• Если нужна дистанционная индикация состояния — добавьте внешний реле или сигнал через вспомогательный модуль
• При использовании в холодных условиях (ниже –20 °C) допускается увеличение времени срабатывания — учтите это при настройке системы
• Не заменяйте этот выключатель на аналоги с другим типом расцепителя — гидравлическое замедление критично для стабильной работы в DC-сетях
